Montagehandleiding uitsluitend voor vakpersoneel
Aansluiting Concept R 12 kW en 15 kW
(CP-RB-120 / CP-RB-150)
1. Leid de aansluitkabel voor de saunabesturing door de doorvoering 8.
2. Sluit de aders van deze aansluitkabel aan op de klemmen U1 – V1 – W1 –
N – PE van de aansluitlijst 9 en op de passende klemmen van de saunabe-
sturing. Neem hierbij de montagehandleiding van de saunabesturing in acht.
3. Leid de kabel van de vermogensuitbreiding door de doorvoering 7.
4. Sluit de aders van de kabel naar de vermogensuitbreiding aan op de klemmen
U2 – V2 – W2 – N – PE van de aansluitlijst 6 en op de passende klemmen
van de vermogensuitbreiding. Neem hierbij de montagehandleiding van de
vermogensuitbreiding in acht.
5. Bevestig de afdekplaat 2 weer op de saunakachel.

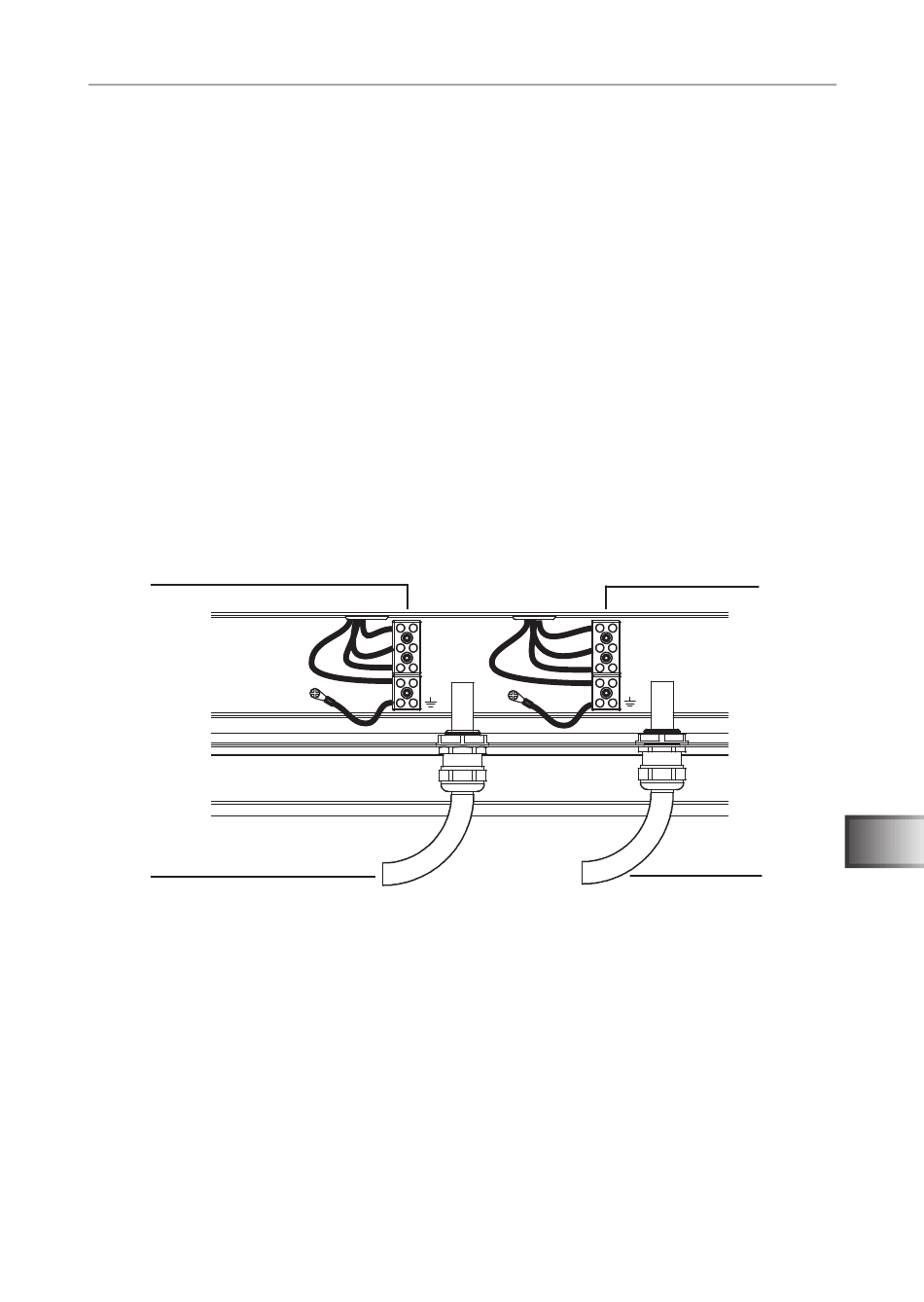

9
8
6 Aansluitlijst voor de vermogensuitbreiding
7 Doorvoering voor de kabel naar de vermogensuitbreiding
8 Aansluitlijst voor de saunabesturing
9 Doorvoering voor de aansluitkabel naar de saunabesturing
U1
V1
W1
N
PE
Pag. 19/28
6
U2
V2
W2
N
PE
7
