Achever la préparation
1. Déterminer et effectuer tous les découpages nécessaires
dans le mur pour le passage du circuit d'évacuation.
Installer le circuit d'évacuation avant la hotte. Voir la section
"Exigences concernant l'évacuation".
2. Déterminer la hauteur appropriée pour le cordon
d'alimentation du domicile et percer un trou de 1¼" (3,2 cm)
à cet endroit.
3. Acheminer le câble d'alimentation du domicile selon les
prescriptions du Code national de l'électricité, des normes
CSA et des codes et règlements locaux. Il faut que la
longueur du conduit de 1/2" et des conducteurs soit
suffisante depuis le tableau de distribution (avec fusibles ou
disjoncteurs) pour réaliser le raccordement dans le boîtier de
connexion de la hotte.
REMARQUE : Ne pas remettre le système sous tension
avant d'avoir complètement terminé l'installation.
4. Utiliser un calfeutrant pour assurer l'étanchéité au niveau de
chaque ouverture.
Installation de l'ensemble de ventilateur déporté
intelligent (en option)
REMARQUE : La hotte peut fonctionner avec un moteur
de ventilateur intégré ou externe (déporté). Un ensemble de
ventilateur déporté intelligent en option (à acheter séparément)
permet d'installer le moteur du ventilateur de la hotte ailleurs
qu'à l'intérieur de la hotte.
MISE EN GARDE : Afin de réduire le risque d'incendie et de
choc électrique, installer cette hotte de cuisinière uniquement
avec l'ensemble de ventilateur déporté intelligent fabriqué par
Whirlpool, pièce numéro W10692945.
Pour l'installer, consulter les instructions d'installation de
l'ensemble de ventilateur déporté intelligent. Voir la section
"Assistance ou service" pour commander.
Installation de la hotte

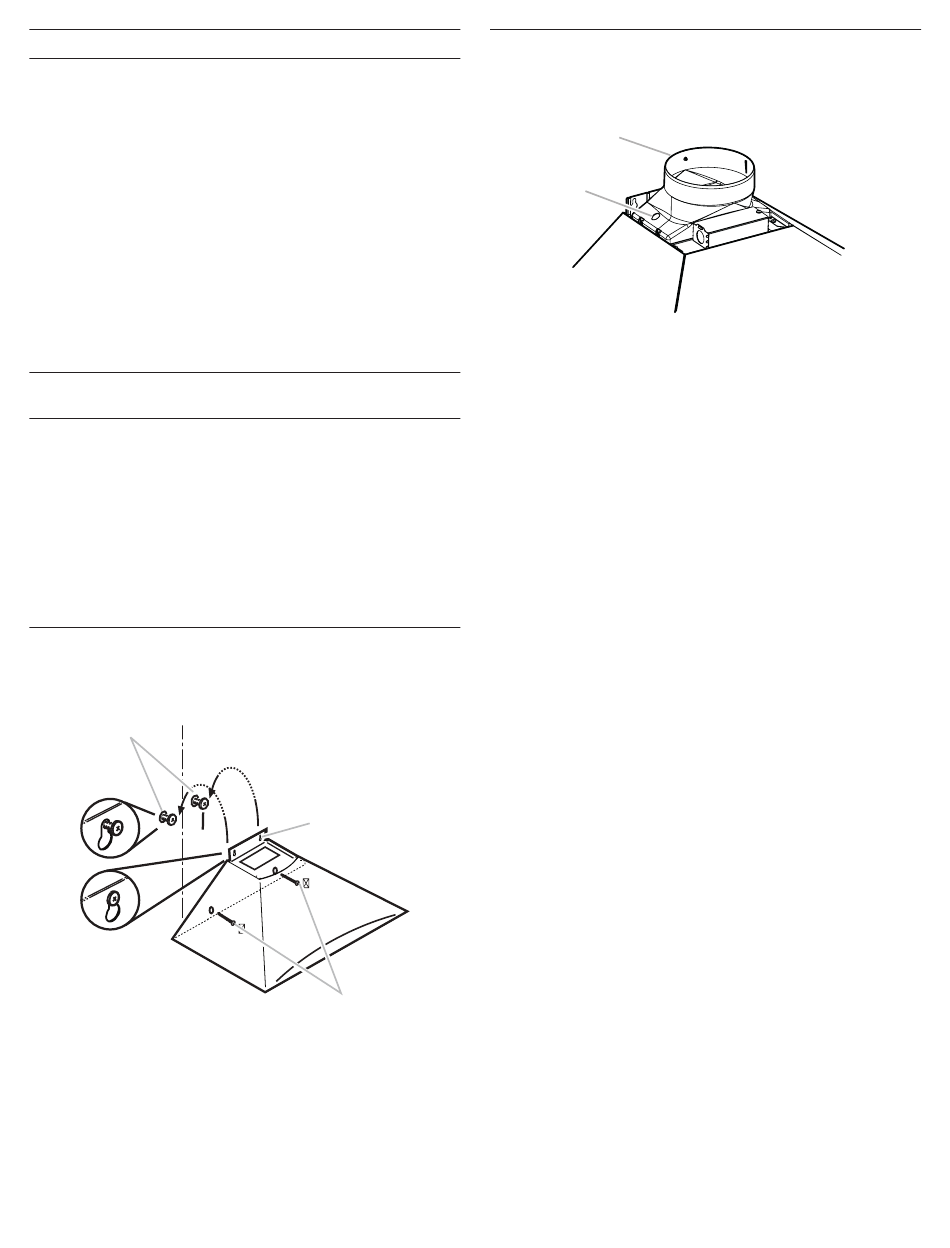

1. À deux personnes au moins, suspendre la hotte aux 2
crochets de montage, à travers les encoches de montage à
l'arrière de la hotte.
A
A. Vis de montage
B. Encoches de montage
C. Vis de montage inférieures
2. Ôter le filtre à graisse. Voir la section "Entretien de la hotte".
3. Mettre la hotte de niveau et serrer les vis de montage
supérieures.
4. Installer les 2 vis de montage inférieures de 5 x 45 mm
et serrer. Utiliser des chevilles d'ancrage facultative si
nécessaire.
B
C
Raccordement du circuit d'évacuation
1. Installer le raccord de transition au sommet de la hotte (s'il a
été enlevé pour expédition), avec 2 vis de tôlerie de 3,5 x
9,5 mm.
A
B
A. Raccord de transition
B. Vis de 3,5 x 9,5 mm
Pour les installations avec décharge à l'extérieur
uniquement:
1. Installer le circuit d'évacuation sur le raccord de transition.
2. Assurer l'étanchéité avec des brides de serrage.
3. Vérifier que les clapets anti-retour fonctionnent
correctement.
21
