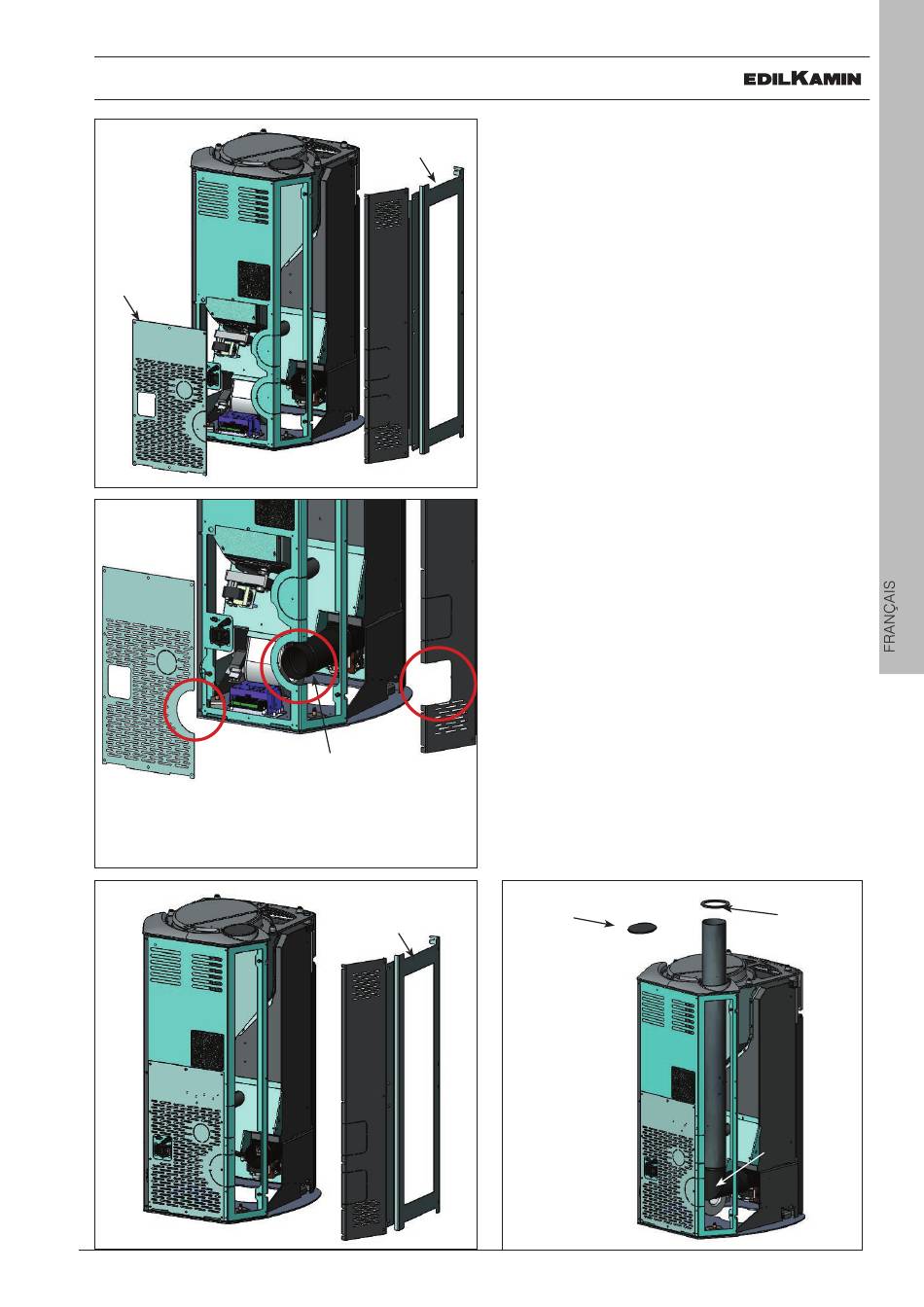

ORIENTATION DE L'ÉVACUATION DES FUMÉES
ARIS UP CERAMIQUE
B
Dans sa version en CÉRAMIQUE, le poêle ARIS est
prédisposé pour le raccordement du tuyau de sortie
des fumées par l'arrière et par le dessus.
POUR PERMETTRE N'IMPORTE QUELLE SOLUTION
DE RACCORDEMENT DE LA SORTIE DES FUMÉES
AU CONDUIT DE CHEMINÉE, IL EST NÉCESSAIRE DE
RETIRER LE CÔTÉ ARRIÈRE MÉTALLIQUE GAUCHE
G
A
(A) ET LE CADRE MÉTALLIQUE GAUCHE (B).
N.B. : utiliser le tuyau en silicone fourni en phase
d'installation entre la bouche de la vis sans fin des
fumées et le coude de raccordement fourni (pour
le raccordement de l'évacuation des fumées par le
dessus) ou pour le tronçon de tuyau fourni (pour le
raccordement de l'évacuation des fumées par l'arrière)
RACCORDEMENT DE L'ÉVACUATION DES
FUMÉES PAR L'ARRIÈRE
Démonter le panneau arrière inférieur (G).
Retirer du panneau arrière inférieur (G) et du côté arrière
métallique gauche (A), précédemment démontés, la
I
partie prédécoupée * .
Retirer de la structure du poêle la partie prédécoupée
A
(I ).
Raccorder le tronçon de conduit d'évacuation (H -
G
fourni) sur la bouche de la vis sans fin des fumées au
moyen du collier lui aussi fourni.
RACCORDEMENT DE L'ÉVACUATION DES
FUMÉES PAR LE DESSUS
Monter le coude de raccordement avec le collier (L )
43
fourni sur la bouche de la vis sans fin des fumées.
*
Retirer le couvercle de fermeture situé sur le dessus (Q).
*
Raccorder le tuyau d'évacuation des fumées (non
fourni) au coude de raccordement mentionné ci-
*
H
dessus. Positionner la rosace (U) fournie.
UNE FOIS TERMINÉE L'OPÉRATION DE
RACCORDEMENT DU TUYAU D'ÉVACUATION DES
FUMÉES AU CONDUIT DE CHEMINÉE, REMONTER
LE CÔTÉ ARRIÈRE MÉTALLIQUE GAUCHE (A) ET LE
CADRE MÉTALLIQUE GAUCHE (B).
Q
B
U
A
L
INSTALLATEUR
