Metalen snijgarnituren monteren
Het bijlageblad en de verpakking voor
het metalen snijgarnituur goed bewaren.
WAARSCHUWING
Veiligheidshandschoenen aantrekken –
kans op letsel door de scherpe
snijkanten.
Altijd slechts één metalen snijgarnituur
monteren!
Snijgarnituur op de juiste wijze
aanbrengen
1
2
4
6

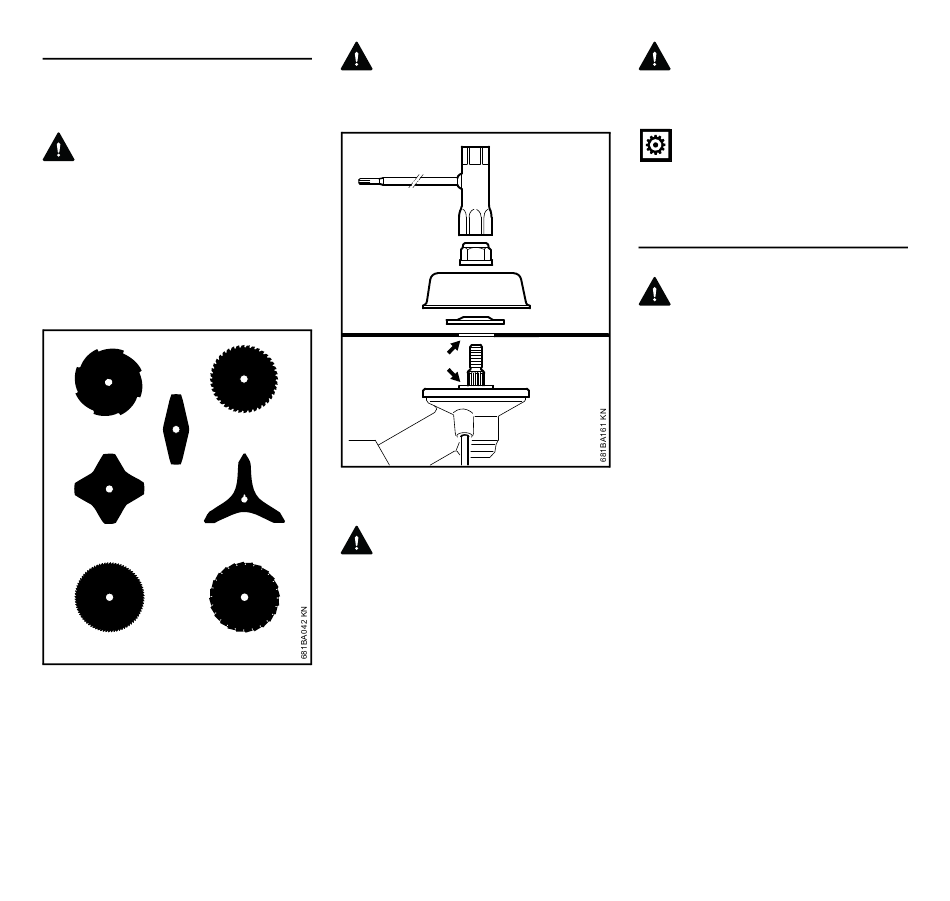

De snijgarnituren (2, 4, 5) kunnen in een
willekeurige richting wijzen – deze
snijgarnituren regelmatig omkeren om
eenzijdige slijtage te voorkomen.
De snijkanten van de snijgarnituren
(1, 3, 6, 7) moeten naar rechts zijn
gericht.
158
WAARSCHUWING
Op de pijl voor de draairichting aan de
binnenzijde van de beschermkap letten.
3
Snijgarnituur (8) op de
N
drukschotel (9) plaatsen
5
WAARSCHUWING
De kraag (pijl) moet in de boring van het
snijgarnituur vallen.
Snijgarnituur bevestigen
Drukring (10) aanbrengen – bolle
7
N
zijde naar boven gericht
Draaischotel (11) aanbrengen
N
As (12) blokkeren
N
Moer (13) met behulp van de
N
combisleutel (14) linksom op de as
draaien en vastdraaien
Een te gemakkelijk draaiende moer
vervangen.
14
Het gereedschap voor het blokkeren van
de as weer lostrekken.
Metalen snijgarnituur demonteren
13
11
10
Veiligheidshandschoenen aantrekken –
kans op letsel door de scherpe
8
12
snijkanten
9 N
N
N
WAARSCHUWING
LET OP
WAARSCHUWING
As blokkeren
De moer rechtsom losdraaien
Het snijgarnituur en de
bevestigingsonderdelen hiervan
van de aandrijfkop trekken – hierbij
de drukschotel (9) niet wegnemen
FS 130, FS 130 R
