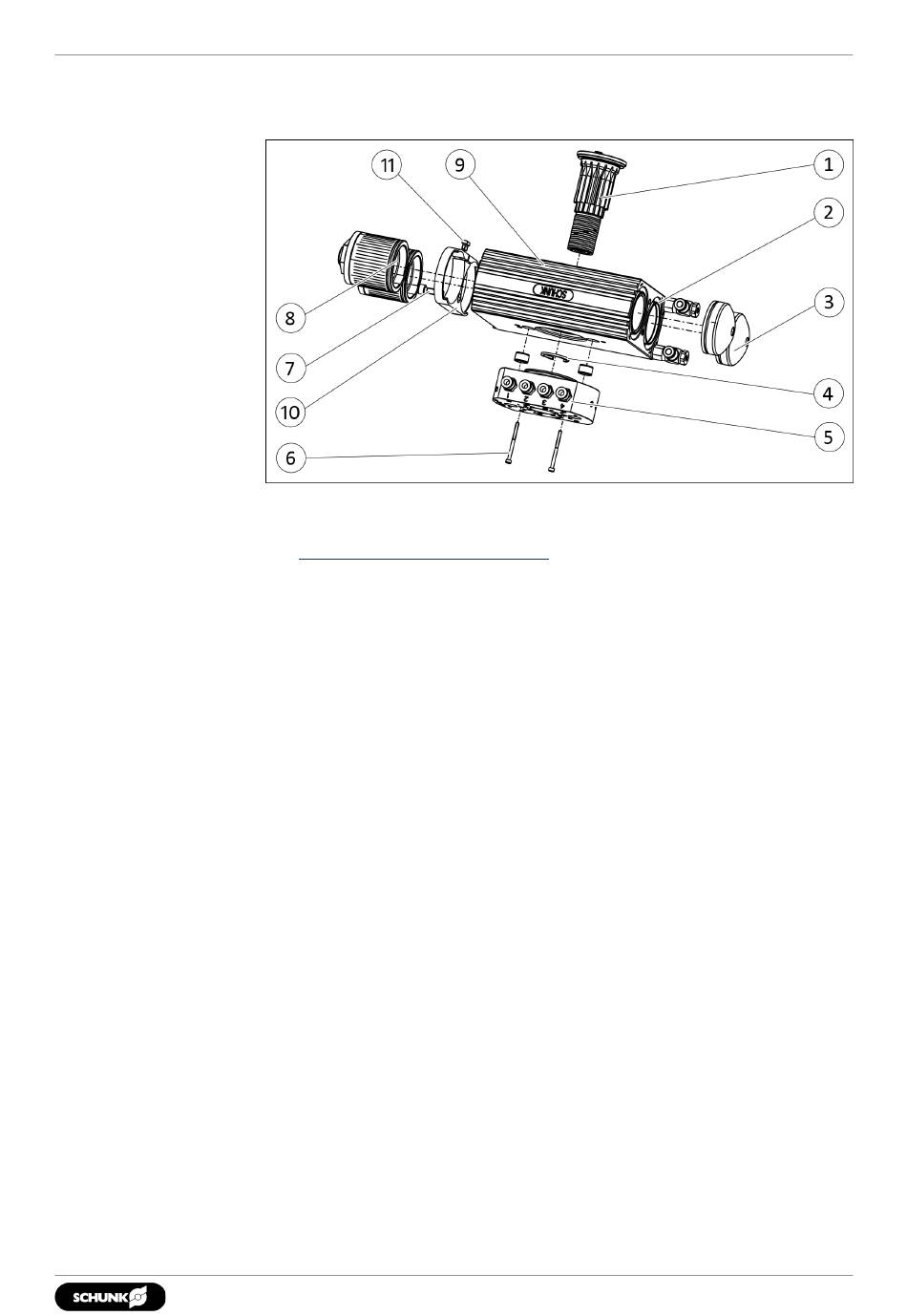

8.7.3 Désassembler et ré-assembler l'unité de rotation (passage de
fluide)
1. Purger l'unité de pivotement.
2. Retirer tous les raccords pneumatiques,
Raccordement pneumatique
3. Si nécessaire, démonter les capteurs.
4. Dévisser les vis (7) et (11), et retirer les deux couvercles de
butée (8) ainsi que la bride de serrage (10).
5. Marquer la position de montage du pignon (1) et des
pistons (2).
6. Dévisser les vis (6).
7. Retirer la flasque (5).
8. Retirer l'anneau de sécurité (4) du pignon (1).
9. Retirer le pignon (1) du boîtier (9).
10. Retirer les deux pistons (2) du boîtier (9).
11. Assembler à nouveau l'unité de pivotement en procédant dans
l'ordre inverse.
Sans autre indication, fixer toutes les vis et écrous avec
✓
Loctite n° 243 et les serrer avec un couple.
