Entretien

8.6 Remplacer l'amortisseur

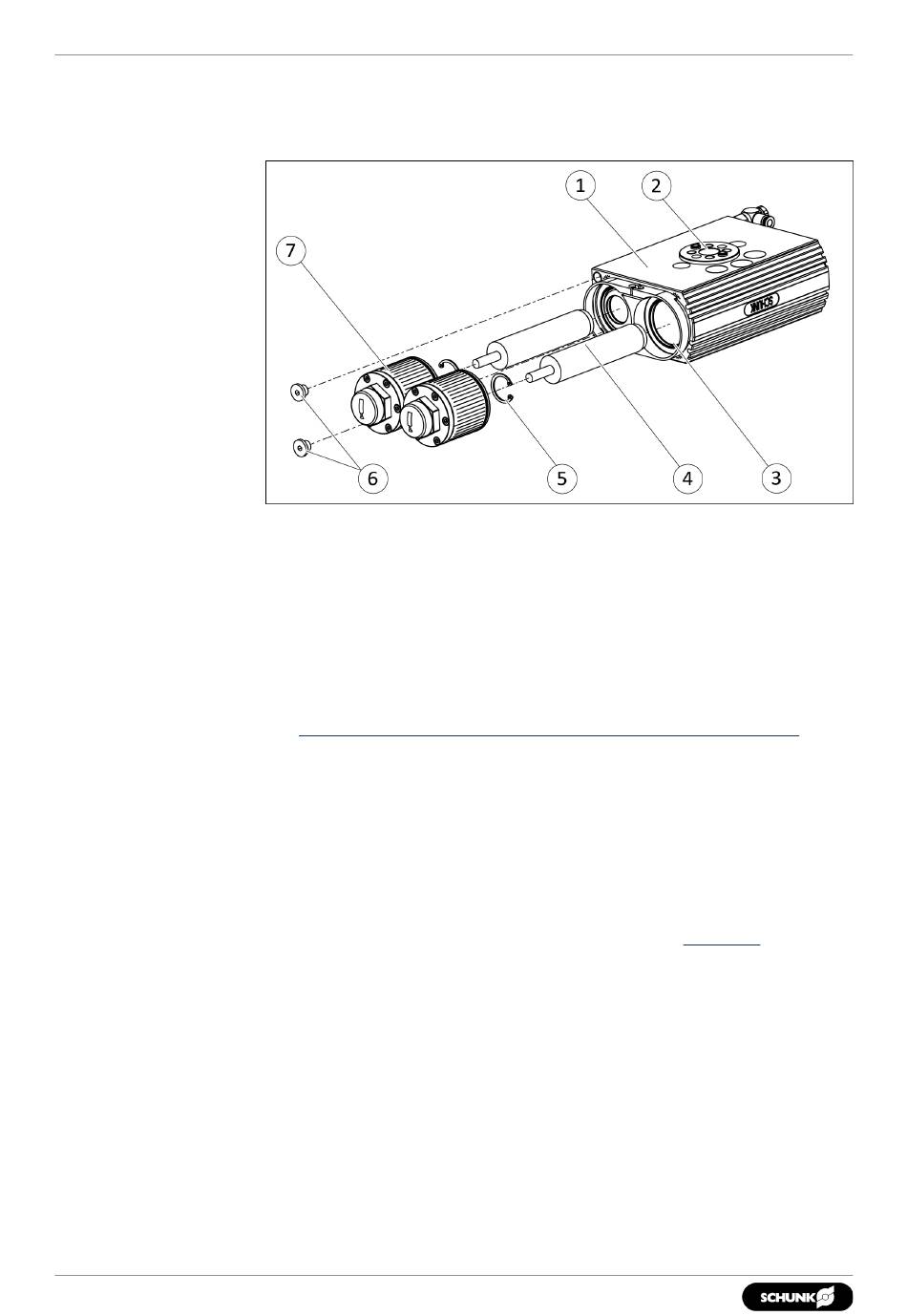

8.6.1 Remplacer l'amortisseur de chocs (unité de base)
68 10.00 | SRU-plus | Instructions de montage et de service | fr | 389514
1. Purger l'unité de rotation.
2. Dévisser les vis (6).
3. Tourner le pignon (2) jusqu'à la position de fin de course.
4. Retirer le couvercle de butée (7).
5. Enlever l'anneau de sécurité (5) du piston (3).
6. Retirer l'amortisseur de chocs (4) avec les cales.
7. Mettre en place un nouvel amortisseur de chocs.
8. Régler le porte-à-faux de l'amortisseur de chocs,
porte-à-faux Régler le dépassement de l'amortisseur de chocs
[ 63].
}
9. Mettre l'anneau de sécurité (5) dans la rainure du piston.
10. Tourner le pignon (2) jusqu'à la position de fin de course.
Le piston (3) est inséré dans le boîtier (1).
✓
11. Revisser le couvercle de butée (7).
12. Procéder de la même manière pour le deuxième amortisseur
de chocs.
13. Si nécessaire, régler l'amortisseur de chocs, Réglages [ 34].
}
