Linea Alimentazione Gas - Riello RLS 68/M MX FS1 Manuel D'entretien

(A)
MBC "filettato"
MBC "mit Gewinde"
MBC "threaded"
MBC «fileté»
D11854
MBC "flangiato"
MBC mit Flansch
MBC "flanged"
MBC «bridé»
4
1 2 3
L1
D11855
DMV "flangiato o filettato"
DMV mit Flansch oder Gewinde
DMV "flanged or threaded"
DMV «bridé ou fileté»
1 2
D11856
CB "flangiato o filettato"
CB mit Flansch oder Gewinde
CB "flanged or threaded"
CB «bridé ou fileté»
1 2
L1
(B)
7
4
P 2
1 2 3
P 3
L1
7
8
P 2 6B
5
P 3
L
8
7
P 2
3 5
10
L1 L
7
P 2
3
5
10
L
D3002
8
6A
L
11
9
6C
11
9
6D
8
11
9
D11857
26

LINEA ALIMENTAZIONE GAS

L'installazione della linea di alimen-
tazione del combustibile
essere effettuata da personale abili-
ATTENZIONE
tato, in conformità alle norme e
disposizioni di legge vigenti.
Rischio di esplosione a causa di fuo-
riuscita di combustibile in presenza
di fonte infiammabile.
Precauzioni: evitare urti, attriti, scin-
tille, calore.
Verificare la chiusura del rubinetto di
intercettazione del
prima di effettuare qualsiasi tipo di
intervento sul bruciatore.
• La rampa del gas va collegata all'attacco del
gas 1)(A), tramite la flangia 2), la guarnizione
3) e le viti 4) date a corredo del bruciatore.
• La rampa può arrivare da destra o da sinistra,
secondo comodità, vedi fig. (A).
• Le elettrovalvole del gas devono essere il più
vicino possibile al bruciatore in modo da assi-
curare l'arrivo del gas alla testa di combu-
stione nel tempo di sicurezza di 3 s.
• Assicurarsi che il campo di taratura del regola-
tore di pressione (colore della molla) com-
prenda la pressione necessaria al bruciatore.

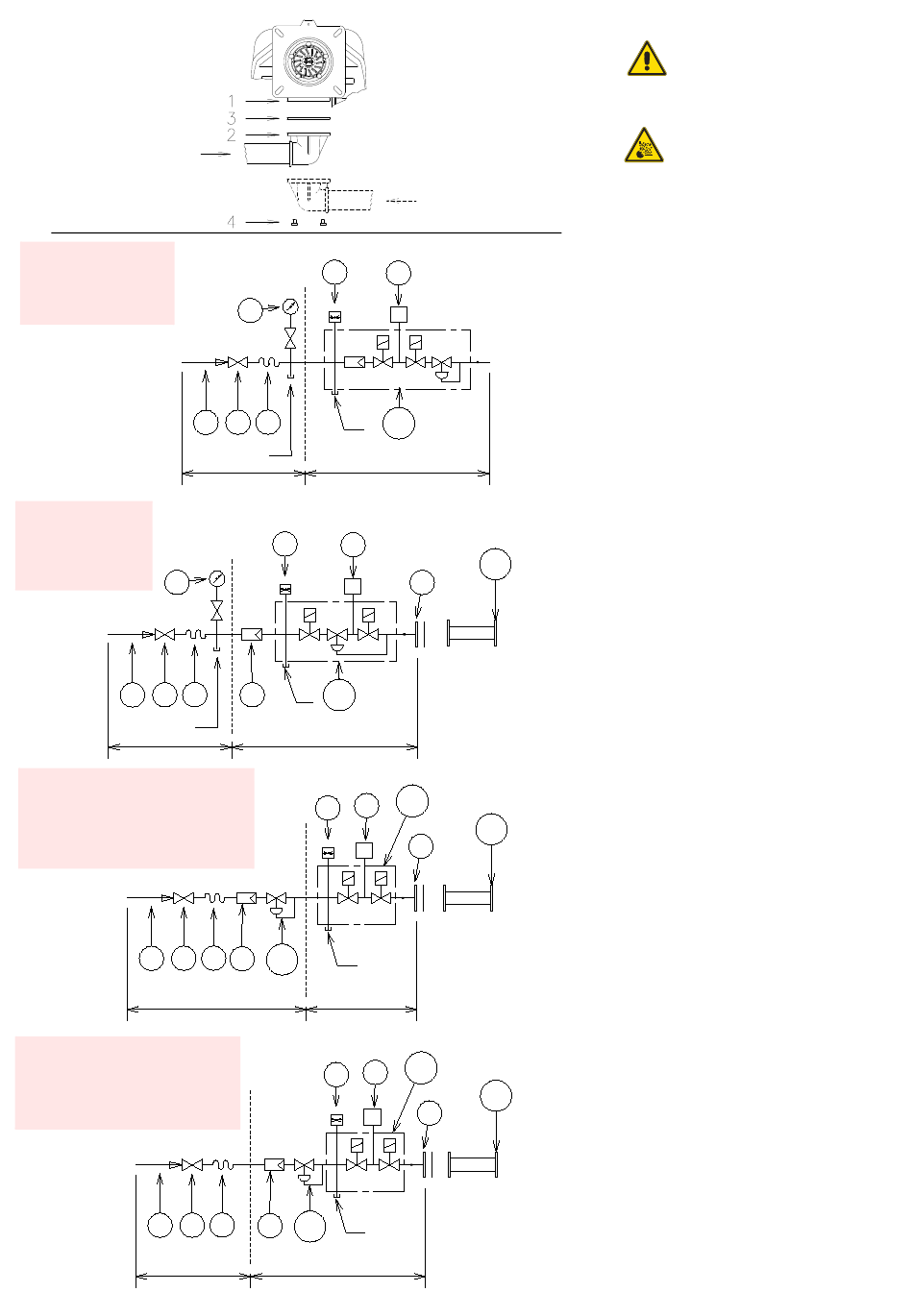

RAMPA GAS (B)
E' omologata secondo norma EN 676 e viene
fornita separatamente dal bruciatore. Per la
selezione del modello corretto della rampa gas,
fare riferimento al manuale "Abbinamento bru-
ciatore-rampa gas" fornito a corredo.
LEGENDA (B)
1 Condotto arrivo del gas
2 Valvola manuale
3 Giunto antivibrante
4 Manometro con rubinetto a pulsante
5 Filtro
6A Comprende:
– filtro
– valvola di funzionamento
– valvola di sicurezza
– regolatore di pressione
6B Comprende:
– valvola di funzionamento
– valvola di sicurezza
– regolatore di pressione
6C Comprende:
– valvola di sicurezza
– valvola di funzionamento
6D Comprende:
– valvola di sicurezza
– valvola di funzionamento
– regolatore di pressione
– filtro
7 Pressostato gas di minima
8 Controllo di tenuta, fornito come accessorio
od integrato, in funzione del codice rampa
gas. Secondo la norma EN 676 il controllo
di tenuta è obbligatorio per i bruciatori con
potenza massima superiore a 1200 kW.
9 Guarnizione, solo per versioni "flangiate"
10 Regolatore di pressione
11 Adattatore rampa-bruciatore, fornito a parte
P2 Pressione a monte delle valvole/regolatore
P3 Pressione a monte del filtro
L Rampa gas, fornita a parte
L1 A cura dell'installatore
NOTA
Per la regolazione della rampa gas vedere le
istruzioni che l'accompagnano.
deve
combustibile,
