RLS 68/M MX
RLS 120/M MX
(A)
(B)
250 mm MAX
(C)

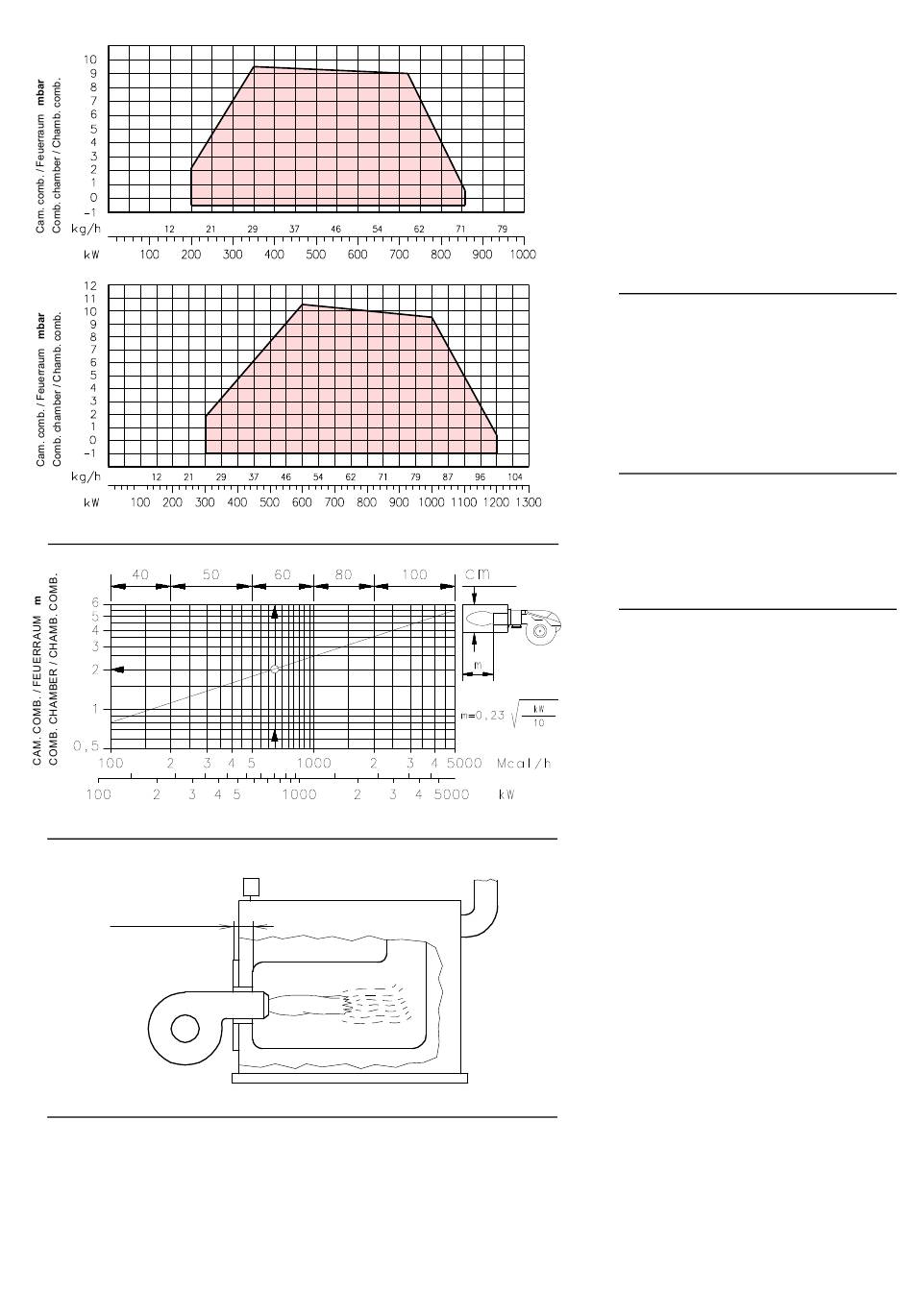

CAMPI DI LAVORO (A)
La potenza del bruciatore varia in funziona-
mento tra:
• una POTENZA MASSIMA,
• e una POTENZA MINIMA, che non deve
RLS 68/M MX
RLS 120/M MX = 300 kW
Attenzione:
il CAMPO DI LAVORO è stato ricavato alla tem-
peratura ambiente di 20 °C, alla pressione baro-
metrica di 1000 mbar (circa 100 m s.l.m.) e con
la testa di combustione regolata come indicato a
p. 16.
RAPPORTO DI MODULAZIONE
Il rapporto di modulazione, ricavato in caldaie di
prova secondo la norma (EN 676 per gas, EN
267 per gasolio), è di:
- 3 : 1 (gas);
- 2 : 1 (gasolio).
In caso di funzionamento a gas è possibile utiliz-
zare il bruciatore con un diverso rapporto di
modulazione a seconda dell'applicazione; per
ulteriori informazioni consultare il costruttore.
CALDAIA DI PROVA (B)
I campi di lavoro sono stati ricavati in speciali
caldaie di prova, secondo la norma EN 676.
Riportiamo in (B) diametro e lunghezza della
D3129
camera di combustione di prova.
Esempio:
Potenza 650 Mcal/h:
diametro 60 cm - lunghezza 2 m.
CALDAIE COMMERCIALI (C) - IMPORTANTE
I bruciatori RLS 68-120/M MX sono adatti per
funzionare sia su caldaie ad inversione di
fiamma*, sia su caldaie con camera di combu-
stione a deflusso dal fondo (tre giri di fumo) sulle
quali si ottengono i migliori risultati di basse
emissioni di NO
Lo spessore massimo del portello anteriore
della caldaia non deve superare 250 mm (vedi
fig. C).
L'abbinamento è assicurato quando la caldaia è
omologata CE; per caldaie o forni con camere di
combustione di dimensioni molto diverse da
D715
quelle riportate dal diagramma (B) sono consi-
gliate verifiche preliminari.
(*) Per caldaie ad inversione di fiamma è dispo-
D1079
12
essere inferiore al limite minimo del dia-
gramma:
= 200 kW
.
x
nibile un KIT per ridurre il CO, se necessario.
