dant le fonctionnement). Vérifier que la section et la longueur
du câble sont suffisantes pour le type de pose choisi.
ƒ
Montage de coffrets de commande : Respecter les indications
du fabricant (classe IP, protection contre la submersion, sec-
teurs à risque d'explosion).
ƒ
Éviter toute infiltration d'air dans le fluide. Utiliser des tôles de
guidage ou des déflecteurs pour l'aspiration. Installer les dispo-
sitifs de purge d'air !
ƒ
Un fonctionnement à sec de la pompe est interdit ! Éviter les
poches d'air. Veiller à ce que le niveau d'eau atteigne toujours
le niveau minimal. Il est recommandé de monter une protection
contre le fonctionnement à sec.
6.4.1
Travaux d'entretien
Les travaux d'entretien suivants doivent être effectués à l'issue
d'une période de stockage de plus de 12 mois avant de procéder
au montage :
ƒ
Contrôler l'huile dans la chambre d'étanchéité et la remplacer si
nécessaire.
Voir le chapitre « Vidange d'huile de la chambre d'étanchéité
[} 21] ».
6.4.2
Installation immergée transportable
Pour assurer sa stabilité, la pompe est équipée d'une crépine. Ce
dispositif permet de positionner la pompe n'importe où sur le site
d'utilisation. La crépine filtre les substances solides grossières
présentes dans le fluide. Un flexible de refoulement est raccordé
côté refoulement.
Installer une base solide sur le site d'utilisation afin d'éviter tout
risque d'enfoncement dans les sols meubles.
1
2
3
4

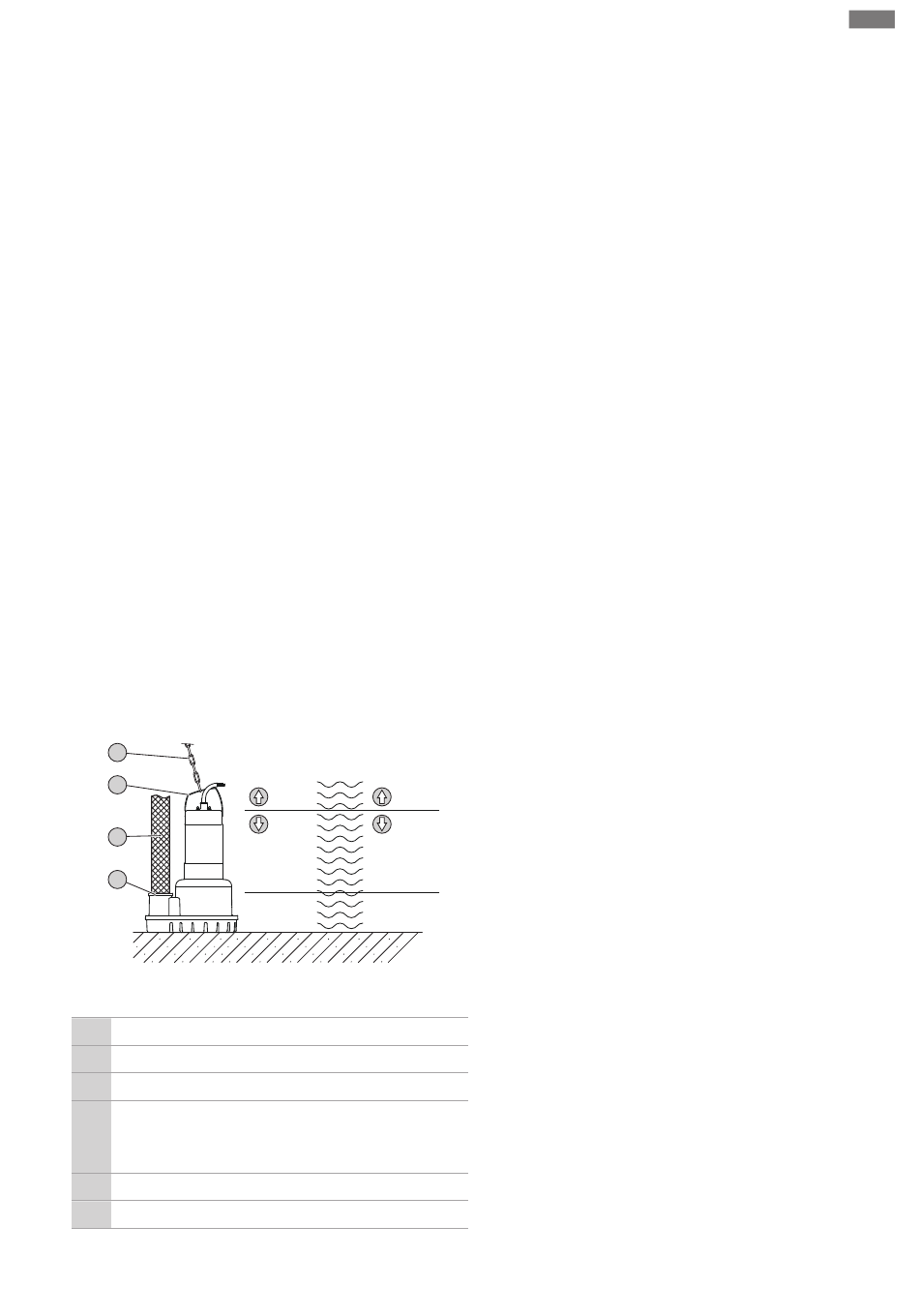

Fig. 3: Installation immergée transportable
1
Instrument de levage
2
Poignée/point d'élingage
3
Flexible de refoulement
4
Raccord tuyau :
ƒ
Raccord de tube avec orifice fileté et collier de tuyau
ƒ
Raccord fixe Storz
S...
Mode de fonctionnement selon le niveau d'eau respectif
OFF
Niveau d'eau min. Arrêter la pompe.
Notice de montage et de mise en service Wilo-Padus UNI
Montage et raccordement électrique
UNI ...
UNI ... B/ ...
UNI ... K/ ...
S1
S1
S2, S3
S1
OFF!
OFF!
‡
Site d'utilisation prêt.
‡
Raccord côté refoulement préparé : Raccord tuyau ou ac-
couplement Storz monté.
‡
Sol meuble : base solide prête.
‡
La pompe peut être sécurisée contre les déplacements et
les chutes.
1. Lorsque des instruments de levage sont utilisés : Fixer
l'instrument de levage au niveau du point d'élingage de
la pompe à l'aide d'une manille.
2. Soulever la pompe et la poser sur le lieu d'utilisation.
3. Poser la pompe sur un sol solide. Éviter tout risque d'en-
foncement !
4. Poser le flexible de refoulement et le fixer à un emplace-
ment donné (p. ex. au niveau de l'évacuation).
5. Poser correctement le câble de raccordement. ATTEN-
TION ! Ne pas endommager le câble de raccordement !
- Éviter les frottements ou pliures au niveau des câbles.
- Ne pas immerger l'extrémité du câble dans le fluide.
- Respecter le rayon de courbure du câble.
▶ Pompe installée, procéder au raccordement électrique.
6.4.3
Installation immergée stationnaire
La pompe est installée dans un puits ou un bassin. À cette fin, la
pompe est raccordée directement à la conduite de refoulement.
La conduite de refoulement doit répondre aux conditions préa-
lables suivantes :
ƒ
La conduite de refoulement raccordée est autoportante. La
pompe ne doit pas servir d'appui à la conduite de refoulement.
ƒ
La pompe peut vibrer légèrement en cours de fonctionnement.
La conduite de refoulement doit dissiper ces vibrations dans la
fondation.
ƒ
La conduite de refoulement ne doit pas être plus petite que le
raccord côté refoulement de la pompe.
ƒ
Raccorder la conduite de refoulement de manière à ce qu'elle
ne subisse aucune contrainte mécanique.
ƒ
Tous les robinets spécifiés (vanne d'isolement, clapet antire-
tour, etc.) sont montés.
ƒ
La conduite de refoulement est posée à l'abri du gel.
ƒ
Dispositifs de purge d'air (p. ex. soupapes d'échappement) ins-
tallés. La présence de poches d'air dans la pompe et dans la
conduite de refoulement peut entraîner des problèmes de cir-
culation du fluide.
‡
Site d'utilisation prêt.
‡
Matériel de montage (tube de refoulement, élément de
tuyau flexible, 2 colliers de tuyau) à disposition.
‡
Bride d'accouplement montée sur la pompe.
1. Raccourcir le tube de refoulement à la longueur néces-
saire.
