5. Platzieren Sie den E-Clip so auf der Schiene, dass das offene Ende
an der Kerbe am Gewindeteil des Spannbolzens der Schienenhalterung liegt.
6. Legen Sie das E-Clip-Werkzeug mit der mit „INSERT"
beschrifteten Seite nach unten auf die Halterung.
7. Schieben Sie den E-Clip mithilfe des E-Clip-Werkzeugs auf den Bolzen,
bis der E-Clip einrastet.
Demontage des Schienenadapters
1. Ziehen Sie den Spannbolzen der Schienenhalterung ganz fest.
2. Der E-Clip wird am Ende des Spannbolzens der Schienenhalterung
zugänglich (nicht ab Werk installiert).
3. Legen Sie das E-Clip-Werkzeug mit der mit „REMOVAL" beschrifteten
Seite nach unten auf die Halterung.
4. Schieben Sie den E-Clip mithilfe des Werkzeugs vom Spannbolzen
der Schienenhalterung.
5. Lösen Sie den Spannbolzen der Schienenhalterung und ziehen Sie ihn
vollständig heraus (die Spannfeder muss beim Spannbolzen der
Schienenhalterung verbleiben).
Montage/Demontage des Strahlers
VERGEWISSERN SIE SICH, DASS DIE FEUERWAFFE NICHT GELADEN UND DER
VERSCHLUSS OFFEN IST. SICHERHEITSVORKEHRUNGEN SIND BEIM UMGANG MIT
DER FEUERWAFFE JEDERZEIT ZU BEACHTEN.
1. Der TLR-3 /TLR-4
®
der Zubehörschiene montiert und demontiert werden kann.
2. Lösen Sie den Spannbolzen der Schienenhalterung.
3. Winkeln Sie den TLR-3
Sie den festen Teil der Schienenhalterung
gegen die Zubehörschiene und bringen
Sie den Schienenadapter mit der entspre-
chenden Kreuznut in der Zubehörschiene
in Deckung.

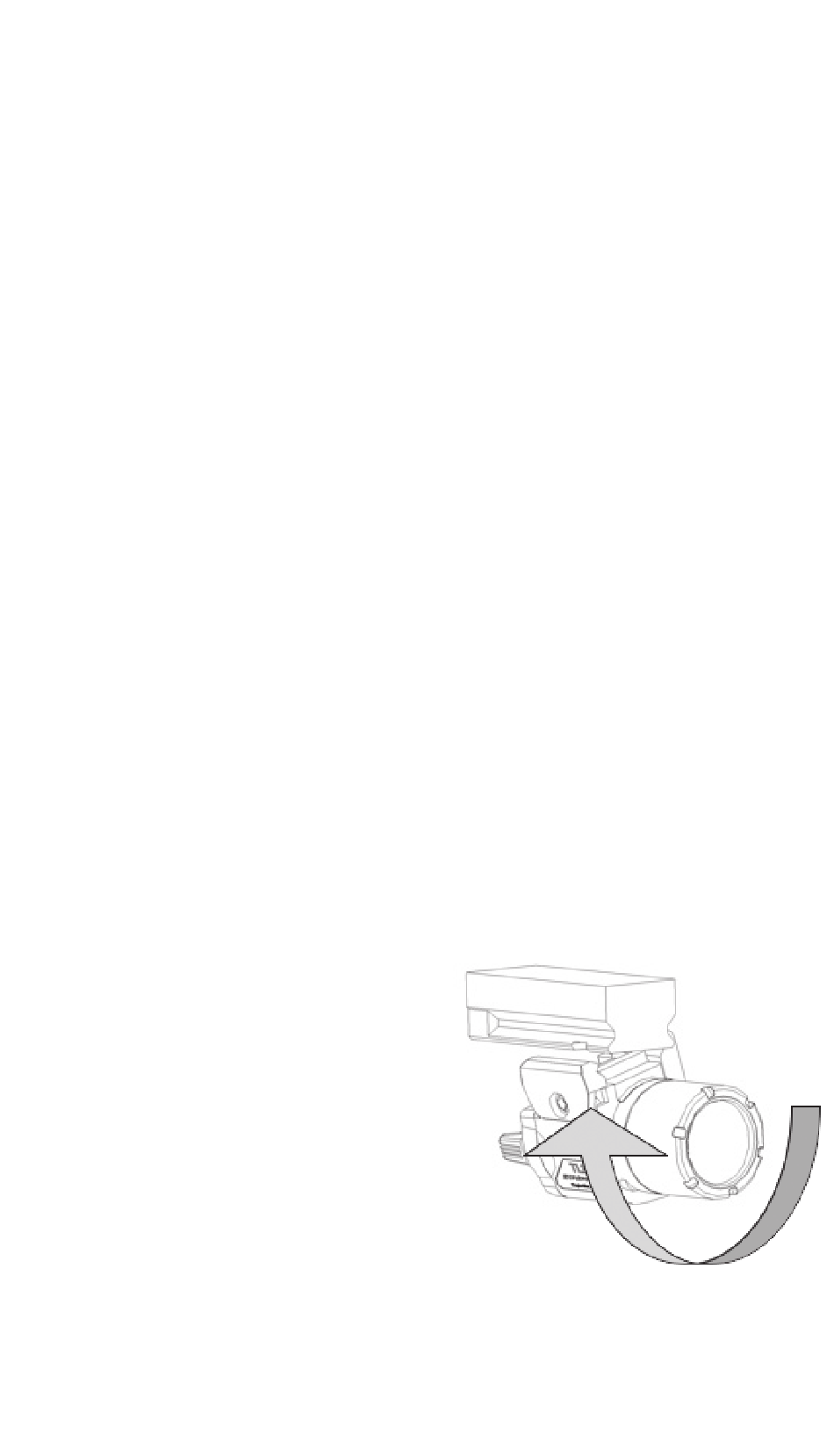

4. Drücken Sie den Spannbolzen der
Schienenhalterung nach unten, um die
Schienenhalterung zu öffnen. Drehen Sie
den TLR-3 /TLR-4
®
und lassen Sie dann den Spannbolzen los,
sodass der Strahler „einrastet".
5. Prüfen Sie den Sitz und drehen Sie den Spannbolzen der Schienenhalterung fest,
bis der TLR-3
®
HINWEIS: Verwenden Sie eine Münze, um einen ausreichend festen Sitz zu erzielen.
Nur „handfest" anziehen.
ist so konstruiert, dass er schnell an der Seite der Waffe oder
™
/TLR-4
® ™
dann in seine Position
™
/TLR-4 fest an der Feuerwaffe sitzt.
™
ab, setzen
