5 - Brochage de la fiche RJ54
Broches
Couleur des fils
1
Noir
2
Marron
3
Rouge
4
NC
5
Orange
6
Jaune
7
Vert
8
NC
6 - Descriptif technique
Contrôle :
- Driver: DMX 512 en Mode 3 canaux
Optique :
- 6 LED trichromiques de 3W
- Lentilles équipées d'un filtre pour une parfaite diffusion
- Variété de nuances de couleurs quasi infini sans reflet de couleurs fantômes
- Pas d'émission d'infra-rouge ni d'ultraviolet
- Durée de vie des LEDs 25000 heures en plein feu
- Flux (Lm): 590 +/-2.5%
- Efficacité (Lm/W): 33
- Luminosité de 266 Lux à 3 m en blanc
- Angle d'ouverture du faisceau de 20°
Construction :
- Corps en aluminium extrudé
- Refroidissement par convection
- Presse étoupe d'étanchéité du câble
- Degré IP : 65 (protection totale contre les poussières et les projections d'eau)
Caractéristiques techniques :
- Alimentation : DC12-48V 350 mA (max)
- Consommation : 18 W
- Boîtiers d'alimentation et de commande compatibles : PILOT60/120/240
- Câble : 1m Cat.5e avec connecteur RJ45 8 broches
- Température de fonctionnement : -10°C ~ 40°C
- Dimensions : diamètre 111 mm x longueur 72 mm (sans presse étoupe) 92mm (avec presse étoupe)
- Poids : 775 g
Page 6
Correspondance des LEDs en RGBW
Rouge +
Vert +
Bleu +
Rouge -
Vert -
Bleu -
CEIL6TC-MKII - Projecteur à 6 LEDs Trichromiques

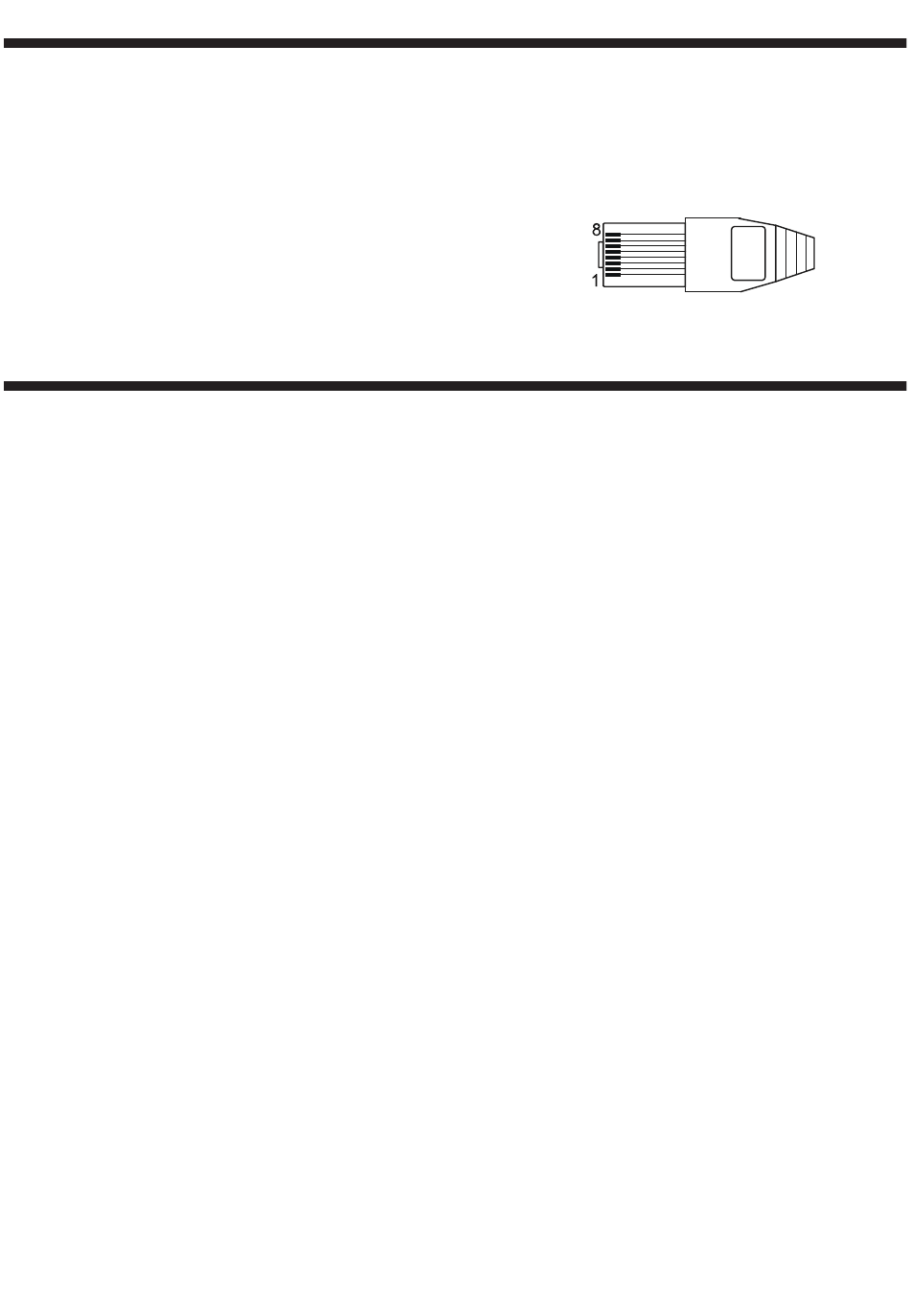

Fiche RJ45 8 broches
Vue côté des broches
