Sommaire des Matières pour Contest architecture WDMX-ERIP

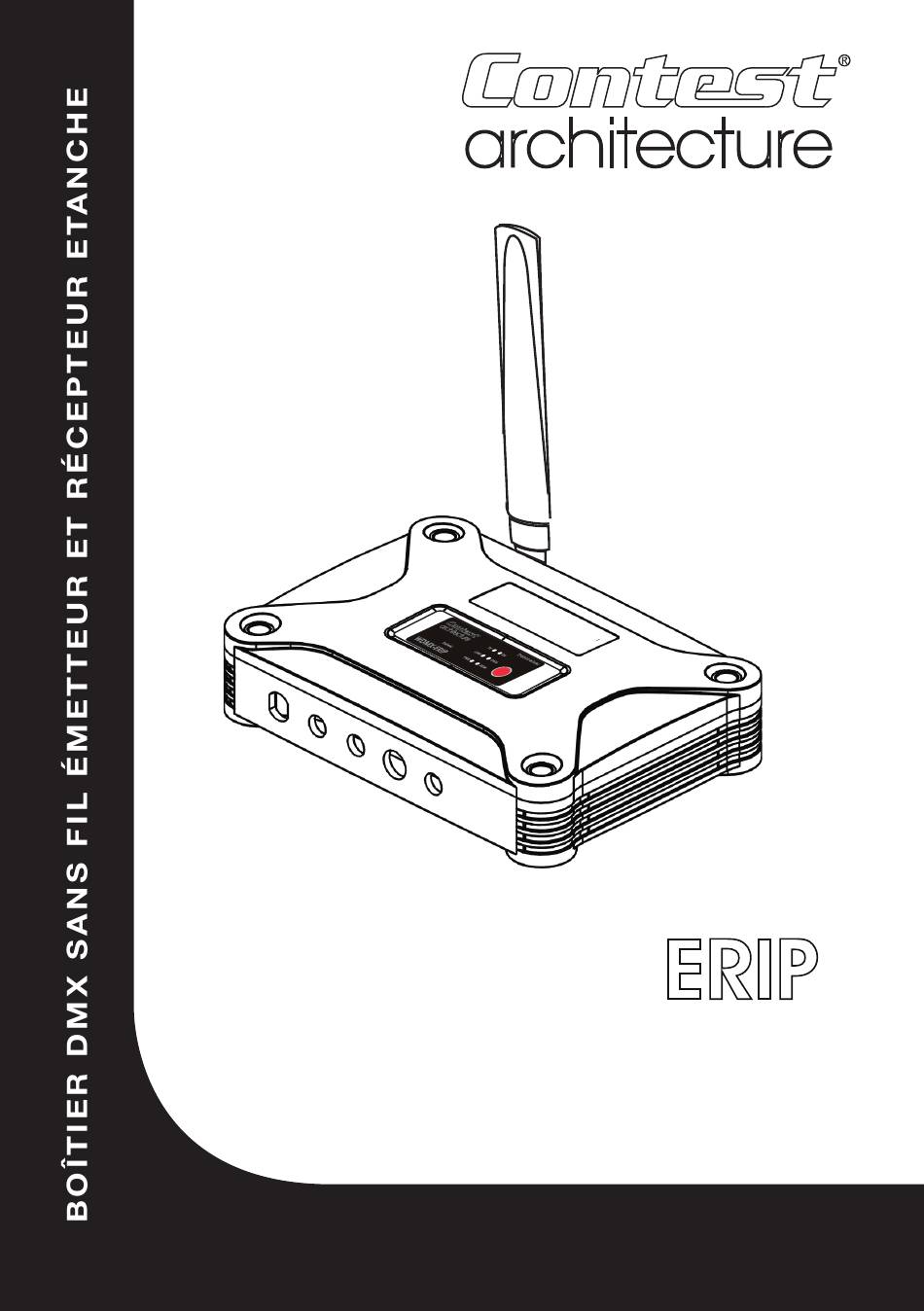

- Page 1 WDMX- GUIDE DE L’UTILISATEUR 10301 - Version 1.0 Janvier 2015...
-
Page 2: Instructions De Sécurité
WDMX-ERIP- Boîtier DMX sans fil émetteur et récepteur étanche 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil a été créé pour fonctionner en lieu chauf- Cet appareil contient à l’intérieur de son boîtier, des fé et isolé de toute forme d'humidité ou de projection parties non isolées sous tensions suffisamment éle-... -
Page 3: Instructions Et Recommandations
WDMX-ERIP - Boîtier DMX sans fil émetteur et récepteur étanche Instructions et recommandations 1 - Lisez les instructions : 10 - Protection des câbles électriques: Il est conseillé de bien lire toutes les instructions d’utilisation Il faut veiller à ce que les câbles électriques ne soient pas susceptibles d’être piétinés ou pincés... -
Page 4: Description Et Installation
Vous possédez maintenant un appareil de grande qualité, qui saura, nous en sommes persuadés, vous apporter satisfaction. Le boîtier WDMX-ERIP permet l’émission ou la réception du signal DMX sans fil. Lorsqu’un signal DMX filaire entrant est détecté, le WDMX-ERIP se met automatiquement en mode émetteur pour transmettre le signal DMX sans fil. -
Page 5: Description De L'appareil (Suite)
WDMX-ERIP - Boîtier DMX sans fil émetteur et récepteur étanche 3.1 - Description de l’appareil (suite) LINK : en Mode récepteur : CTRL : Indique si le mode Control est actif POWER OFF : pas de connexion avec un émetteur : Permet de voir si le WDMX-ERIP est allumé... -
Page 6: Activation Du Mode Rdm
WDMX-ERIP- Boîtier DMX sans fil émetteur et récepteur étanche 4.4 - Passer du mode G3 ou mode G4 : Il existe plusieurs protocole de transmission du signal sans fil, génération G3 ou G4 ou encore G4S. Le G4 permet une meilleur adaptabilité aux interférences. Le protocole G4S permet en plus de gérer les informations RDM. -
Page 7: Câblage Type
Note : Le IPFLOOD5x15QC est un projecteur sur batterie utilisant la même technologie que le boîtier WDMX- ERIP. Le câblage des broches DMX du WDMX-ERIP se fait selon le schéma ci-dessous : 1 : masse 2 : DMX - 3 : DMX + 4 : Non connecté... -
Page 8: Caractéristiques Techniques
WDMX-ERIP- Boîtier DMX sans fil émetteur et récepteur étanche 6 - Caractéristiques techniques Nombre de canaux DMX 512 canaux DMX par boîtier jusqu’à 16 boîtiers cumulés pos- sibles Bande de fréquence de fonctionnement 2,45 GHz Compatibilité Protocole W-DMX G4 ou G3... - Page 9 WDMX-ERIP - Boîtier DMX sans fil émetteur et récepteur étanche 7 - Notes Page 9...
- Page 10 La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc ® être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
