5 - Câblage type

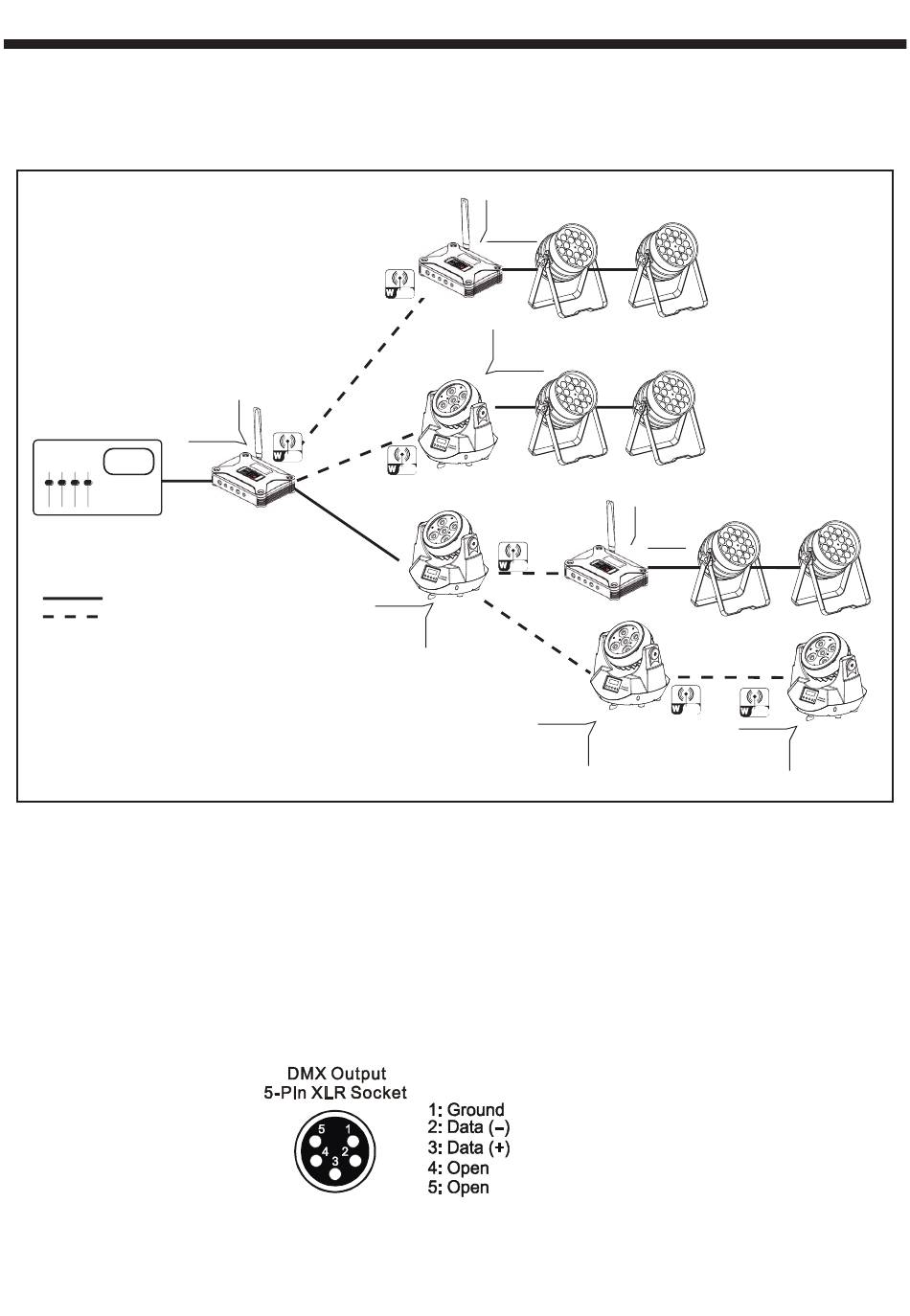

Ci-dessous un schéma de principe de câblage mettant en oeuvre des projecteurs de type IPFLOOD5x15QC,
des projecteurs traditionnels et des systèmes de transmission sans fil WDMX-ERIP.
WDMX-ERIP
en mode
émission
Contrôleur DMX
Connexion DMX filaire
Connexion DMX via airDMX
Note : Le IPFLOOD5x15QC est un projecteur sur batterie utilisant la même technologie que le boîtier WDMX-
ERIP.
Le câblage des broches DMX du WDMX-ERIP se fait selon le schéma ci-dessous :
1 : masse
2 : DMX -
3 : DMX +
4 : Non connecté
5 : Non connecté
WDMX-ERIP - Boîtier DMX sans fil émetteur et récepteur étanche
DMX
DMX
DMX
IPFLOOD
en mode
émission
WDMX-ERIP
en mode
récéption
Projecteurs DMX classiques
IPFLOOD
en mode
récéption
Projecteurs DMX classiques
WDMX-ERIP
en mode
récéption
DMX
IPFLOOD
en mode
récéption
Projecteurs DMX classiques
DMX
DMX
IPFLOOD
en mode
récéption
Page 7
