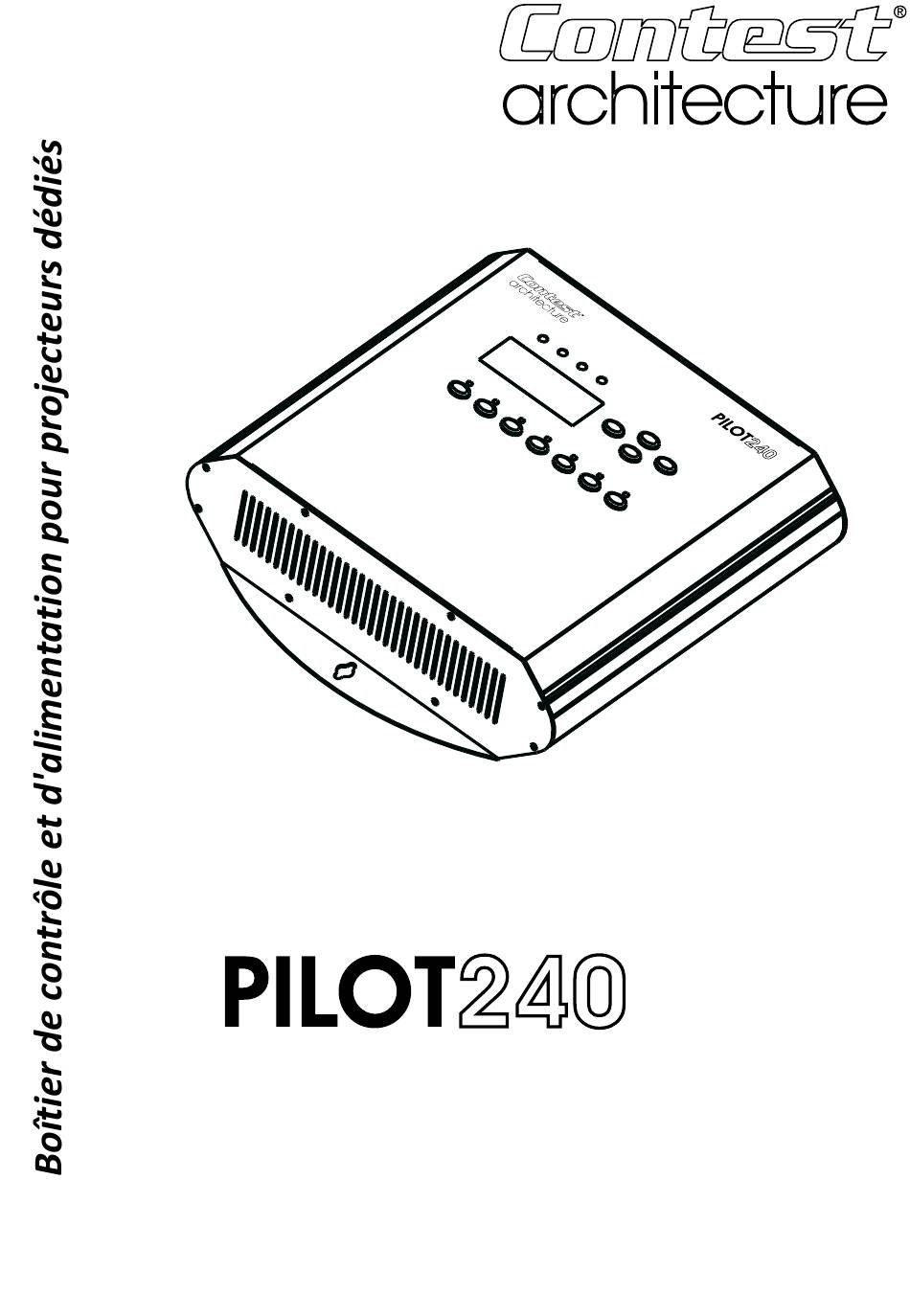

- Page 1 GUIDE DE L’UTILISATEUR 9782 - Version 1.0 Juillet 2010...
- Page 2 PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés Page 2...
- Page 3 PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés 1 - Instructions de sécurité 1.1 - Symboles utilisés Le symbole CAUTION signale un risque de L e sy m b o l e I M P O RTA N T s i g n a l e u n e dégradation du produit.
- Page 4 PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés 1.2 - Instructions et recommandations 1 - Lisez les instructions: il est conseillé de bien lire toutes les de la chaleur. instructions d’utilisation et de fonctionnement avant l’utilisation 10 - Alimentation électrique : Ce produit fonctionne de l’appareil.
- Page 5 PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés 2 - Introduction Nous vous remercions d’avoir choisi la série PILOT. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos installations, animations, etc 3 - Caractéristiques La gamme PILOT comprend 3 modèles: PILOT60, PILOT210, et PILOT240.
- Page 6 PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés de chaque Chase. Une fois le mode manuel engagé, il suffit d'utiliser les touches UP et DOWN pour faire défiler ces étapes. 14 - Touche fade Ce bouton permet de passer le programme en cours en mode Fade, c'est à dire que les couleurs s'enchaînent progressivement, sans passage brutal de l'une à...
- Page 7 PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés Connecteur RJ45 de terminaison Projecteurs Splitters LINK-SPLIT LINK-SPLIT Alimentation PILOT240 Contrôleur DC 12V 0,5A 230V-50 Hz Nombre de projecteur maximum par alimentation de la série PILOT PILOT60 PILOT120 PILOT240 BAR6TC BAR12TC CEIL1TC CEIL3TC...
- Page 8 PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés 6 - Utilisation et paramètres Pour accéder aux réglages du PILOT240, appuyez sur la touche MENU. Utilisez les touches UP et DOWN pour naviguer dans les fonctions, validez vos choix avec la touche ENTER. Les fonctions accessibles sont indiquées ci-dessous: Address: Adressage DMX...
- Page 9 PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés Leng : Sélectionnez le nombre de scène du chaser (maximum 42 étapes) Value : permet de régler la scéne (step) Step01 : Choisissez le numéro de la scène P:A : Choisissez le nombre de sortie active A pour All (toutes les sorties sont actives) ou au choix les sortie de 1 à 4. C:000 : Réglez la couleur de 000 à...
- Page 10 PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés 7 - Utilisation en DMX Vous pouvez contrôler votre PILOT en utilisant un contrôleur DMX standard. Ce contrôleur doit posséder au moins autant de canaux que votre configuration DMX, afin de vous garantir d'avoir accès à toutes les fonctionnalités du PILOT. Dans le cas d'une utilisation simultanée de plusieurs contrôleurs PILOT, vous devez respecter entre les adresses DMX de chaque contrôleur, un écart au moins égal au nombre de canaux utilisés par le contrôleur.
- Page 11 PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés 10 - Brochage de la fiche RJ45 pour la sortie LED Fiche RJ45 8 broches Port RJ45 du contrôleur vue de face Vue côté des broches Broches couleur des fils Correspondance des LEDs en RGBW orange/blanc rouge +...
- Page 12 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
