PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés
de chaque Chase. Une fois le mode manuel engagé, il suffit d'utiliser les touches UP et DOWN pour faire défiler
ces étapes.
14 - Touche fade
Ce bouton permet de passer le programme en cours en mode Fade, c'est à dire que les couleurs s'enchaînent
progressivement, sans passage brutal de l'une à l'autre. une fois l'option Fade activée, les touches UP et DOWN
permettent de faire varier la valeur de FADE, à savoir le temps de passage entre deux couleurs.
15 - Touche Auto
Ce bouton permet de passer le programme en cours en mode automatique, c'est à dire que les couleurs s'en-
chaînent automatiquement, sans effet de FADE.
16 - Touche Blackout
Ce bouton permet d'éteindre toutes les Leds allumées, en arrêtant tout programme en cours.

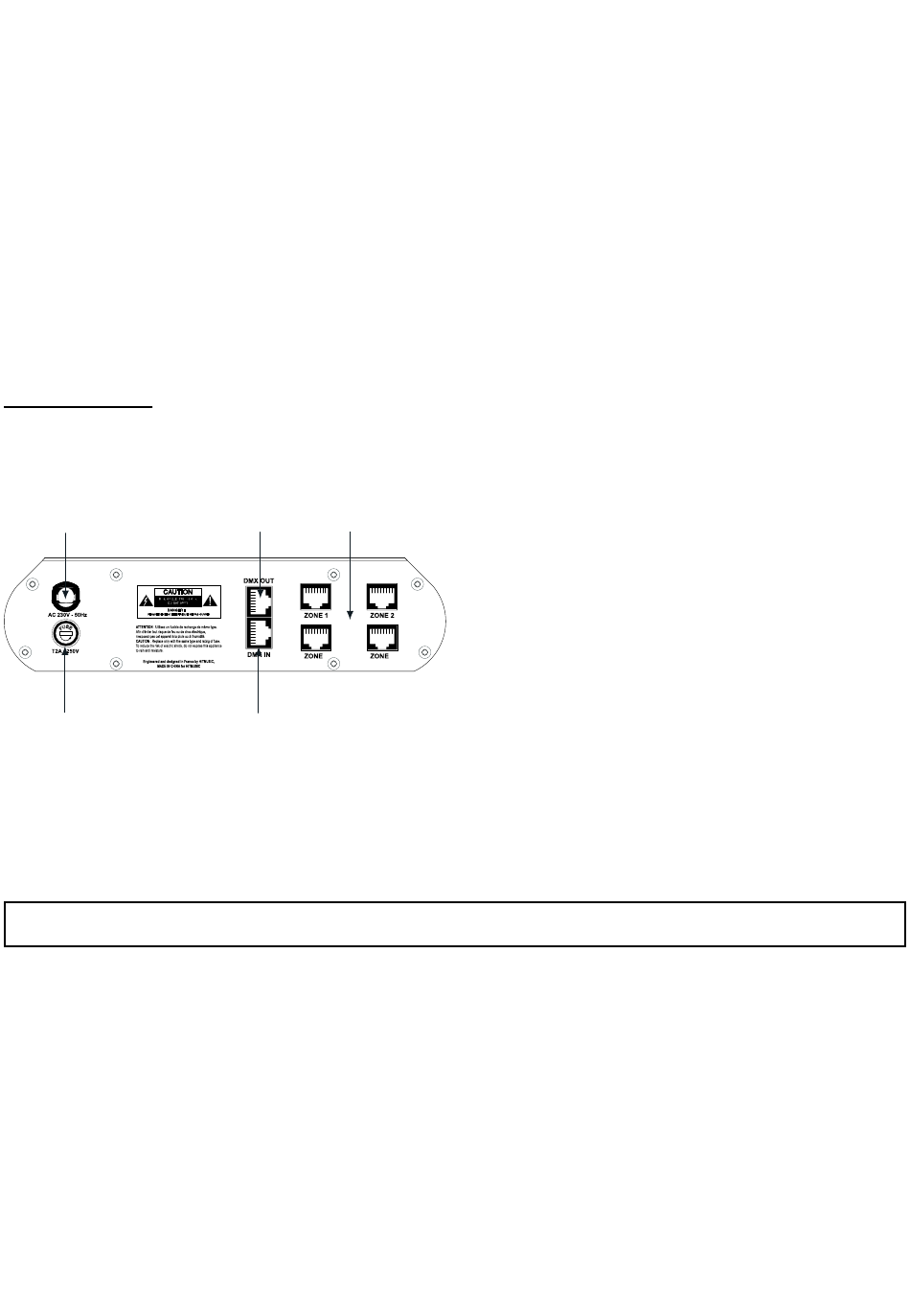

Panneau arrière :
1
2
5 - Installation et branchements.
Le contrôleur PILOT240 doit être placé sur une surface plane, non-inflammable. Il doit être fixé à l'aide de deux vis aux
emplacements prévus à cet effet. Assurez vous en outre que la ventilation de l'appareil n'est pas obstruée.
Attention: Faites bien attention à ce que l'appareil soit éteint lorsque vous connectez des projecteurs à Leds.
La série PILOT a été développée pour contrôler et alimenter des produits à Leds de type FLAT1TC, FLOOR4TC, CEIL6TC...
Le PILOT240 possède quatre sorties de 60 Watts chacune.
Il est important de respecter la puissance maximum par sortie. Le tableau de la page suivante indique le nombre maxi-
mum de projecteurs par alimentation.
Il faut absolument répartir les projecteurs par sortie pour ne pas dépasser 60W par zone.
Page 6
3
5
3
4
4
1 - Entrée alimentation
Connectez le PILOT240 au secteur
2- Fusible
Veuillez utiliser un fusible de rechange identique à celui
d'origine.
3 - Sortie DMX OUT
Connectez ici votre départ DMX (avec l'adaptateur
RJ45/XLR fourni). Dans le cas d'utilisation en MASTER,
connectez ici le contrôleur SLAVE.
4 - Entrée DMX IN
Connectez ici votre arrivée DMX (avec l'adaptateur
RJ45/XLR fourni). Dans le cas d'utilisation en SLAVE,
connectez ici le contrôleur MASTER.
5 - Sortie ZONE 1 / 2 / 3 / 4
Connectez ici vos projecteurs compatibles. 60 W
maximum par zone.
