Sommaire des Matières pour Contest architecture IPFLOOD5X15QC

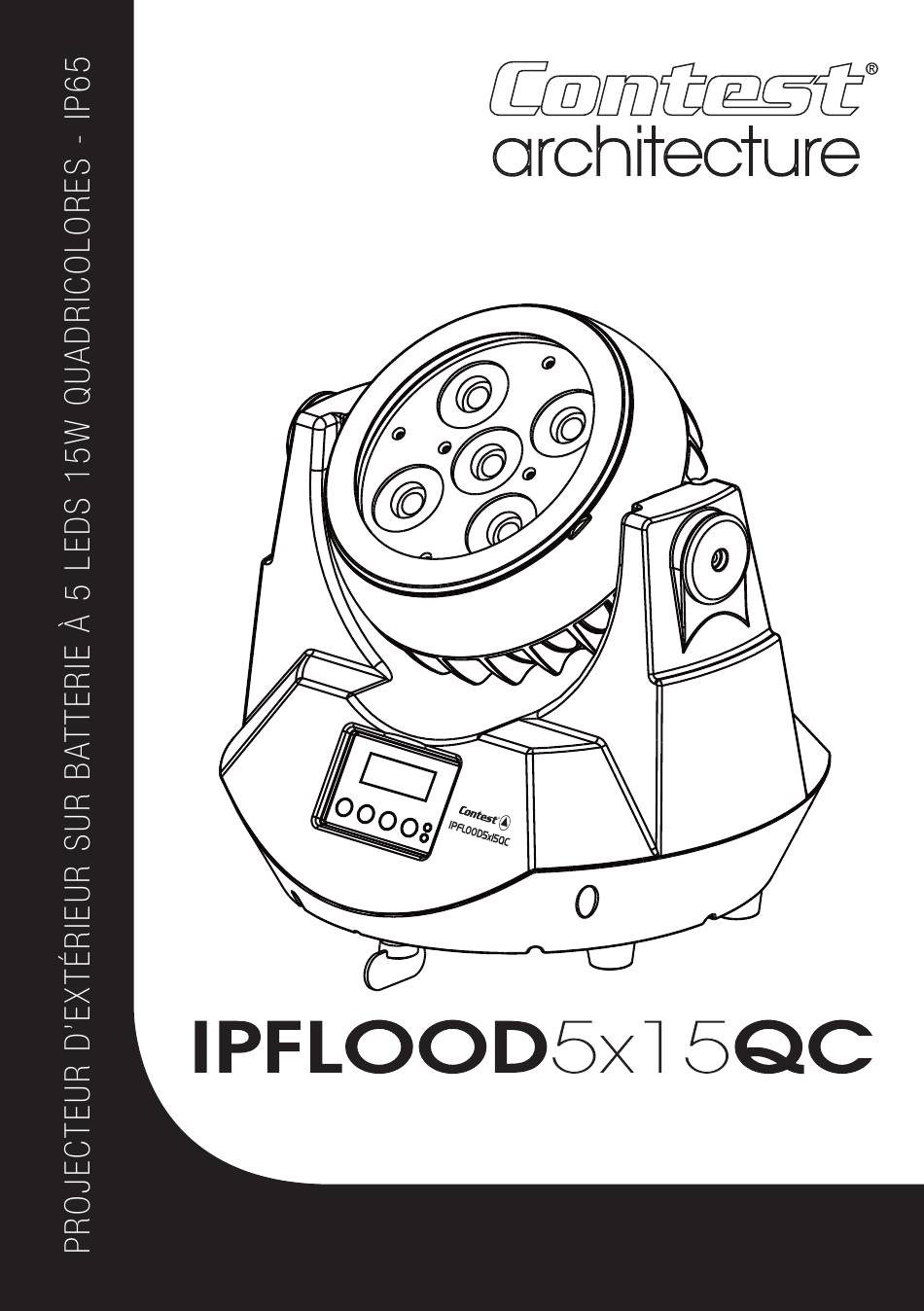

- Page 1 GUIDE DE L’UTILISATEUR 10263 - Version 1 Janvier 2015...
- Page 2 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LEDs 15W quadricolores - IP65 Page 2...
- Page 3 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LED 15W quadricolores- IP65 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil contient à l’intérieur de son boîtier, des Seuls les services techniques compétents et recon- parties non isolées sous tensions suffisamment éle- nus par HITMUSIC sont habilités à...
- Page 4 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LEDs 15W quadricolores - IP65 Instructions et recommandations 1 - Lisez les instructions : 10 - Protection des câbles électriques: Il est conseillé de bien lire toutes les instructions d’utilisation Il faut veiller à ce que les câbles électriques ne soient pas susceptibles d’être piétinés ou pincés...
- Page 5 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LED 15W quadricolores- IP65 2 - Caractéristiques Optique - 5 LEDs de 15W quadricolores (50 000 heures) - Luminosité de 5810 lux à 3 m - Angle d’ouverture du faisceau de 10° ou 18° avec le filtre Frost...
- Page 6 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LEDs 15W quadricolores - IP65 4 - Description 1 - LEDs 2 - Afficheur 3 - Bouton MENU/ESC : Permet d’entrer dans les menus et les sous-menus. Il sert aussi à sortir des menus.
- Page 7 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LED 15W quadricolores- IP65 5 - Installation L’IPFLOOD5x15QC peut être installé directement sur le sol, ou accroché dans n’importe quelle position sur une poutre. L’exemple ci-dessus vous montre le principe de montage d’une fixation Omega.
- Page 8 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LEDs 15W quadricolores - IP65 6 - Câblage et Adressage DMX 6.1 - Câblage DMX Utilisez des câbles XLR 3 broches pour relier vos appareils les uns aux autres. Branchez votre télécommande DMX à...
- Page 9 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LED 15W quadricolores- IP65 6.2 - Fonctionnement du système DMX sans fil 1 - Équipement nécessaire au fonctionnement sans fil : 1 - Un contrôleur DMX 2 - Un émetteur sans fil compatible tel que le WDMX-ERIP de chez Contest®...
- Page 10 - Les indicateurs sans fil s’allument alors en rouge sur tous les appareils. 7 - Tableau de bord Les menus de l’IPFLOOD5x15QC permettent de configurer l'appareil afin d'adapter son fonctionnement aux différents types d'utilisation. L'accès au menu principal se fait en appuyant sur la touche MODE / ESC.
- Page 11 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LED 15W quadricolores- IP65 7.2 Le menu Dans ce menu vous visualisez les temps de fonctionnement du projecteur, la température et la version du logiciel interne. Sous menus Différentes valeurs Explications Temps passé depuis la dernière mise sous tension.
- Page 12 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LEDs 15W quadricolores - IP65 7.3 Le menu Dans ce menu vous personnalisez certains comportements du projecteur, vous ajustez la ventilation, personnalisez l'affichage et reinitialisez toutes les fonctions à leurs valeurs d'usine.
- Page 13 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LED 15W quadricolores- IP65 7.4 Le menu Ce menu permet de régler chaque fonction manuellement. Sous menus Différentes valeurs Explications Réglage du niveau du Rouge de 000 à 255 Réglage du niveau du Bleu de 000 à 255 Et ainsi de suite ...
- Page 14 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LEDs 15W quadricolores - IP65 7.7 Le menu Ce menu permet de sélectionner les programmes assignés à chacun des 3 groupes de programmes, d'éditer les 10 programmes internes et d'éditer les 250 scènes qui constituent ces programmes.
- Page 15 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LED 15W quadricolores- IP65 7.8 Les différents modes de dimmer 100% t (ms) Temps Temps de descente de montée De 0 à 255 avec un fade time de 0 seconde De 0 à 255 avec un fade time de 1 seconde Modes de dimmers Temps de montée en...
- Page 16 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LEDs 15W quadricolores - IP65 8 - Modes et valeurs DMX MODES Valeurs Fonctions 4 Ch 6 Ch 8 Ch 11 Ch 000 - 255 Rouge : De 0 à 100% 000 - 255 Vert : De 0 à 100% 000 - 255 Bleu : De 0 à...
- Page 17 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LED 15W quadricolores- IP65 MODES Valeurs Fonctions 4 Ch 5 Ch 11 Ch 12 Ch 190 - 196 Macro de couleur 27 197 - 203 Macro de couleur 28 204 - 210 Macro de couleur 29...
- Page 18 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LEDs 15W quadricolores - IP65 10 - Donnée photométriques Intensité (lux)(43°) 2572 1140 Intensité (lux)(17°) 12960 5810 3253 17° 43° Distance (m) Ø 0,61 Ø 0,91 Diamètre (m) (17°) Ø 1,22 Ø 1,57 Ø...
- Page 19 IPFLOOD5x15QC - Projecteur d’extérieur sur batterie à 5 LED 15W quadricolores- IP65 12 - Notes Page 19...
- Page 20 La société CONTEST ® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
