Sommaire des Matières pour Contest architecture IPBLIND

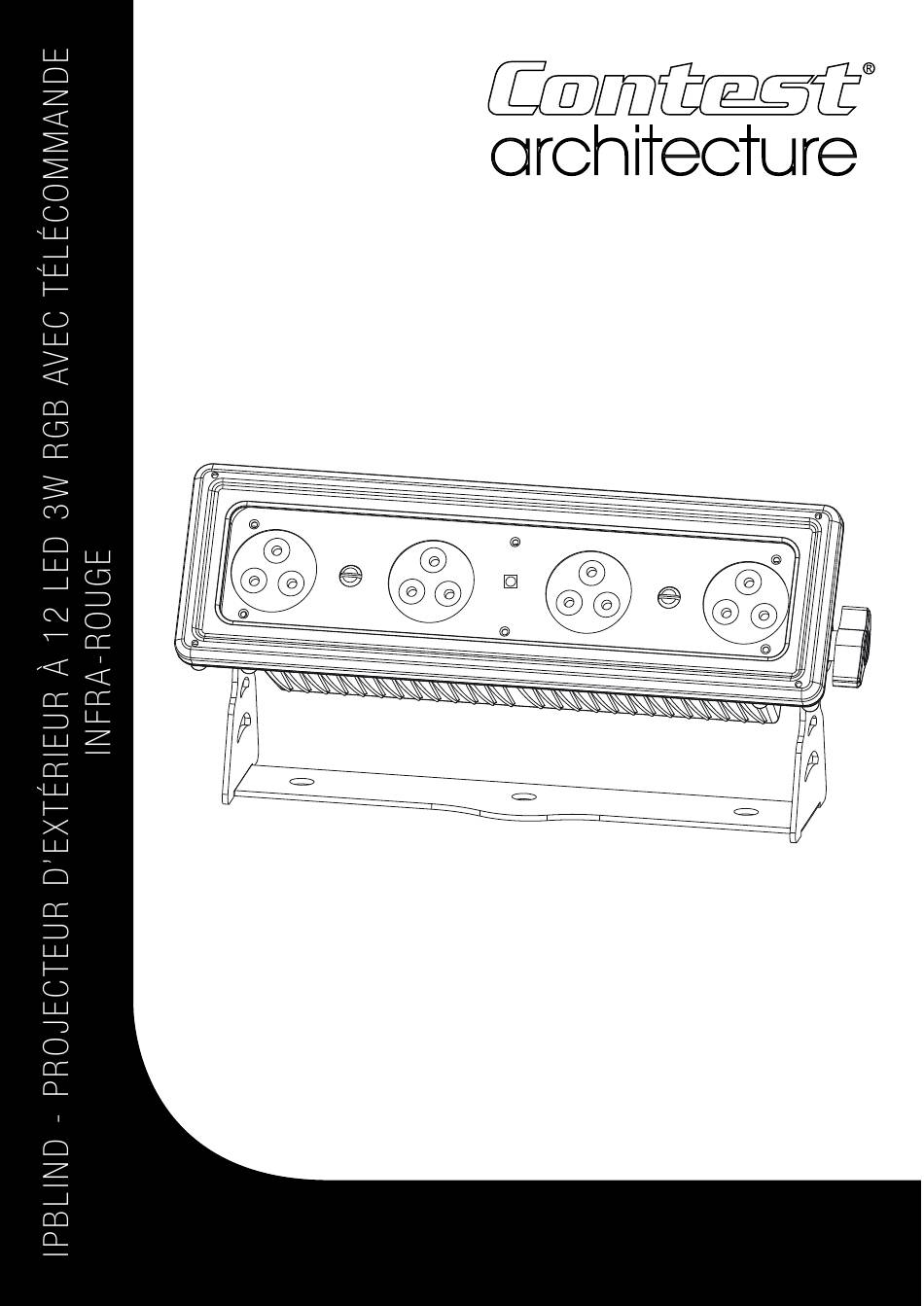

- Page 1 IPBLIND GUIDE DE L’UTILISATEUR 9606 - Version 1.1 Janvier 2011...
-
Page 2: Instructions De Sécurité
IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil contient à l’intérieur de son boîtier, des Seuls les services techniques compétents et recon- parties non isolées sous tensions suffisamment éle- nus par HITMUSIC sont habilités à... - Page 3 IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR Instructions et recommandations 10 - Protection des câbles électriques: 1 - Lisez les instructions : Il est conseillé de bien lire toutes les instructions d’utilisation Il faut veiller à ce que les câbles électriques ne et de fonctionnement avant l’utilisation de l’appareil.
-
Page 4: Caractéristiques
IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR 2 - Caractéristiques • 12 LED 3W : 4 rouges, 4 vertes, 4 bleues. • Technologie LED avancée ( 100 000 heures de durée de vie) • IP 66 : étanche aux projections d’eau (ne peut pas être immergé) •... -
Page 5: Récepteur Infra-Rouge
IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR 4 - Description 10 11 12 13 1 - LED 10 - Bouton MENU : Permet d’entrer dans 2 - Récepteur infra-rouge les menus et les sous-menus. Il sert aussi à... - Page 6 5 - Installation Branchez la prise d’alimentation de votre projecteur. L’IPBLIND peut être installé directement sur le sol, ou accroché dans n’importe quelle position sur une poutre. L’exemple ci-dessus vous montre le principe de montage d’une fixation Omega. 1 - Fixez le système Oméga à la lyre de l’appareil.
-
Page 7: Câblage Et Adressage Dmx
IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR 6 - Câblage et Adressage DMX 6.1 - Câblage DMX Utilisez des câbles XLR 3 broches pour relier vos appareils les uns aux autres. Branchez votre télécommande DMX à... -
Page 8: Adressage Des Appareils
IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR 6.3 - Adressage des appareils Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX, ainsi l’appareil répondra au signal qui lui est adressé. L’adresse est le numéro du canal sur lequel l’appareil reçoit l’information envoyée par la télécommande DMX, vous la programmez via le menu «ADDR»... - Page 9 IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR 7 - Tableau de bord L’accès au menu principal se fait en appuyant sur la touche MENU. Pour vous déplacer dans les sous-menus, utilisez les touches UP et DOWN. Lorsque vous êtes sur le sous- menu qui vous intéresse, appuyez sur MENU.
- Page 10 IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR Adressage via un contrôleur externe : Une fois que vous avez activé cette fonction (rDMX sur ON) vous pouvez adresser votre IPBLIND via un contrôleur DMX. L'adressage se fait grâce aux 3 premiers canaux du contrôleur.
- Page 11 IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR Menu SET (suite) Restauration des paramètres d'usine d'origine. Attention ! Toutes les scènes éditées seront perdues. POHO : Cette fonction permet à l’IPBLIND de retrouver l’état dans lequel il était avant la mise hors tension. Cette fonction est particulièrement utile lorsque l’IPBLIND est installé...
- Page 12 IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR 7.4 - Menu TIME Dans ce menu, vous visualisez et réinitialisez le temps de fonctionnement de l’IPBLIND. Affichage du temps d’utilisation de l’appareil en heures Code pour réinitialiser le compteur (C038) Réinitialisation du compteur...
-
Page 13: Modes Et Valeurs Dmx
IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR 8 - Modes et valeurs DMX MODES Valeurs Fonctions 3 Ch 4 Ch 6 Ch 12 Ch 15 Ch 000 - 255 Rouge : De 0 à 100% 000 - 255 Vert : De 0 à... -
Page 14: Télécommande Infrarouge
IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR 9 - Télécommande infra-rouge L’IPBLIND est un projecteur architectural qui peut dans bon nombre de cas être installé à l’extérieur dans des endroits inaccessibles, c’est pourquoi il est livré avec une télécommande infra-rouge. -
Page 15: Dimensions
IPBLIND - Projecteur d’extérieur à 12 LED 3W RVB avec télécommande IR Touche G (Green ou Vert) : Permet de régler Touche UP : Même fonction que la touche UP le niveau des LEDs vertes. Même méthode que du tableau de bord. - Page 16 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. Pour bénéficier des dernières informations et mises à...
