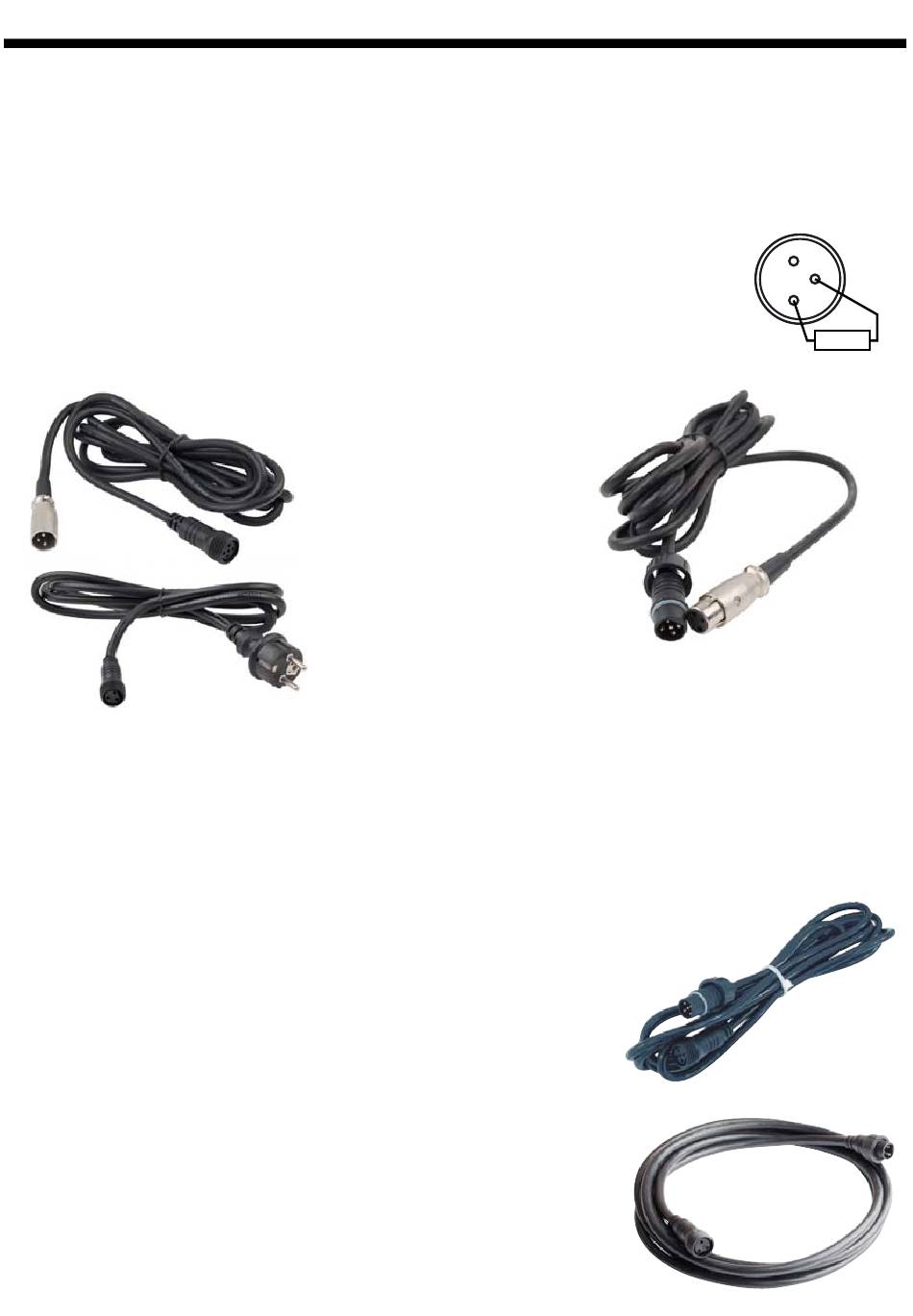

6 - Câblage et Adressage DMX
6.1 - Câblage DMX
Utilisez des câbles XLR 3 broches pour relier vos appareils les uns aux autres. Branchez votre télécommande DMX
à l'entrée DMX du premier appareil de votre chaîne DMX avec un câble XLR. Branchez ensuite à la sortie DMX de
votre premier projecteur un câble XLR que vous reliez à l'entrée DMX de votre second appareil. Reliez toujours la
sortie du premier appareil à l'entrée de l'appareil suivant, jusqu'à ce que tous les appareils soient reliés les uns aux
autres. Vous pouvez installer vos projecteurs verticalement ou horizontalement.
Note : Pour une installation DMX où les câbles ont à couvrir une distance de plus de 100 m, il
est recommandé d'utiliser un terminal DMX qui est tout simplement une prise XLR munie d'une
résistance de 120 Ohms. Branchez ce terminal à la sortie DMX du dernier appareil de la chaîne.
6.2 - Cordons IP SECTEUR et DMX fournis
Cordon IP SECTEUR : Permet de relier l'IPBLIND au
secteur (Fiche IP 3 broches femelle - 2 pôles + terre)
6.3 - Cordons IP DMX et SECTEUR en option
Afin d'assurer un fonctionnement en extérieur, ce projecteur est équipé de fiches IP-DMX. Le signal qu'elles
transportent est du DMX-512 standard, mais le format de ces fiches est différent des fiches habituellement
utilisées pour le DMX.
Pour connecter plusieurs appareils compatibles avec ce type de câblage,
vous devez utiliser les câbles DMX-IP Fem/DMX-IP Mâle (C-DMX3 réf. :
9107). Ce cordon est équipé de fiches 5 connecteurs.
Pour toute utilisation en extérieur, n'utilisez pas de fiche XLR standard.
Pour toute connexion extérieure, dans le cas où vous n'utiliseriez pas le
câblage adéquat, protégez chaque connexion ou modification dans un
boîtier étanche.
De même que pour le câblage DMX, l'alimentation secteur est réalisée
grâce à des connecteurs spécifiques étanches. Pour relier plusieurs
IPBLIND entre eux utilisez les câbles SECTEUR-IP Fem / SECTEUR-
IP Mâle (C-POWER3 réf. : 9108). Ce cordon est équipé de fiches 3
connecteurs.
Pour toute utilisation en extérieur, n'utilisez pas de fiche secteur standard.
Pour toute connexion extérieure, dans le cas où vous n'utiliseriez pas le
câblage adéquat, protégez chaque connexion ou modification dans un
boîtier étanche.
IPBLIND - Projecteur d'extérieur à 12 LED 3W RVB avec télécommande IR
Cordon IP DMX IN : Permet de
relier l'IPBLIND à un contrôleur
DMX ou à d'autres appareils non
IP (XLR 3 broches mâle - Fiche IP
5 broches femelle)
Cordon IP DMX OUT : Permet de relier l'IPBLIND à
d'autres appareils DMX non IP (XLR 3 broches femelle -
Fiche IP 5 broches mâle)
1
3
2
R
120 Ω 1/4W
C-DMX3
C-POWER3
Page 7
