6 - Câblage et Adressage DMX
6.1 - Câblage DMX

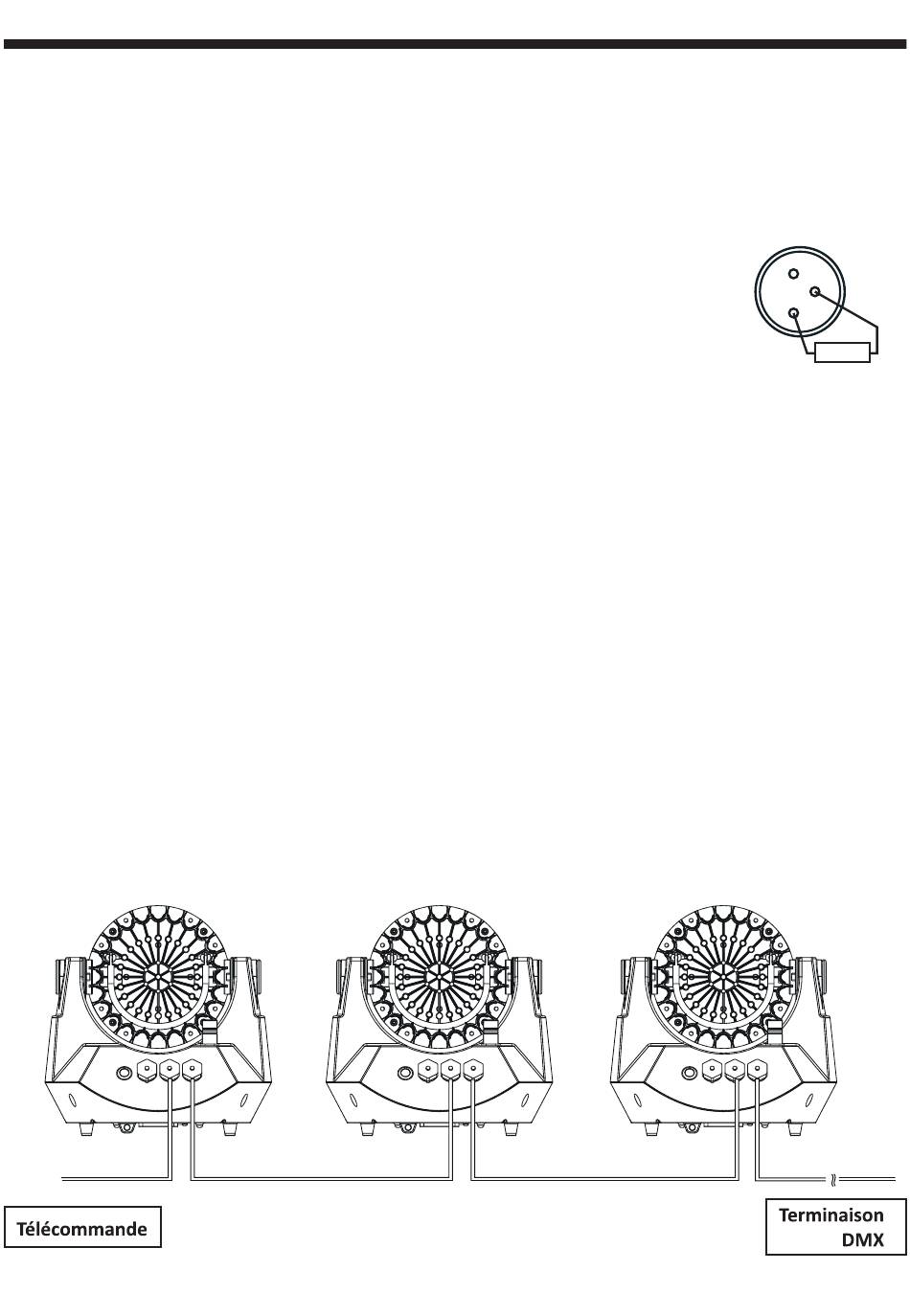

Utilisez des câbles XLR 3 broches pour relier vos appareils les uns aux autres. Branchez votre télécommande DMX
à l'entrée DMX du premier appareil de votre chaîne DMX avec un câble XLR. Branchez ensuite à la sortie DMX de
votre premier projecteur un câble XLR que vous reliez à l'entrée DMX de votre second appareil. Reliez toujours la
sortie du premier appareil à l'entrée de l'appareil suivant, jusqu'à ce que tous les appareils soient reliés les uns aux
autres. Vous pouvez installer vos projecteurs verticalement ou horizontalement.
Note : Pour une installation DMX où les câbles ont à couvrir une distance de plus de 100 m, il
est recommandé d'utiliser un terminal DMX qui est tout simplement une prise XLR munie d'une
résistance de 120 Ohms. Branchez ce terminal à la sortie DMX du dernier appareil de la chaîne.
6.2 - Adressage des appareils
Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX, ainsi l'appareil
répondra au signal qui lui est adressé. L'adresse est le numéro du canal sur lequel l'appareil reçoit
l'information envoyée par la télécommande DMX, vous la programmez via le menu «ADDR» à l'aide de
l'afficheur à l'arrière du projecteur.
Vous pouvez programmer tous les appareils sur la même adresse ainsi tous les appareils répondront
au même signal DMX simultanément, ou vous pouvez programmer chaque appareil sur des adresses
différentes, ainsi chaque appareil répondra à son signal DMX, ils seront donc indépendants.
L'IPFLOOD5x15QC fonctionne grâce à 4, 6, 8 ou 11 canaux.
Pour adresser séparément chaque appareils vous devez sauter 4, 6, 8 ou 11 canaux entre chaque adresse.
Par exemple, si le projecteur est en mode 4 canaux :
L'adresse du premier appareil sera 1, celle du second appareil sera 5 (1+4), celle du troisième appareil sera
9 (5+4), ainsi de suite.
Note : Après avoir allumé le projecteur, l'appareil détectera automatiquement le signal DMX. S'il
reçoit le signal, l'écran du tableau de bord ne clignotera pas, dans le cas contraire, l'écran clignote
pour indique l'absence de signal DMX.
Adresse 1
Page 8
Adresse 5
1
3
2
R
120 Ω 1/4W
Adresse 9
