2 - Introduction
Nous vous remercions d'avoir choisi la série PILOT. Vous possédez maintenant un appareil de grande qualité, puissant
et intelligent, qui saura de par ses multiples possibilités donner de l'éclat à vos installations, animations, etc
3 - Caractéristiques
La gamme PILOT comprend 3 modèles: PILOT60, PILOT210, et PILOT240.
Ce manuel traite du modèle PILOT240
Caractéristiques générales :
• Fonctionnement autonome :
- Mode Master/Slave
- Automatique
- Fonctionnement par calendrier hebdomadaire
- Gestion et création de chasers
- 16 programmes internes
- 3 programmes libres
- Compatible avec les projecteurs couleurs et blancs
• Fonctionnement DMX :
- Projecteurs RVBW, de 4 à 19 canaux
- Projecteurs blancs ou monochromes, de 1 à 8 canaux
• Afficheur LCD à menu déroulant
•4 Sorties en 48V sur RJ45 pour projecteurs compatibles
• Adaptateur RJ45/XLR fourni pour les connections DMX
• Alimentation: 240V 50-60 Hz
• Dimensions: 280 x 309 x 90 mm
• Poids: 4 kg
4 - Description

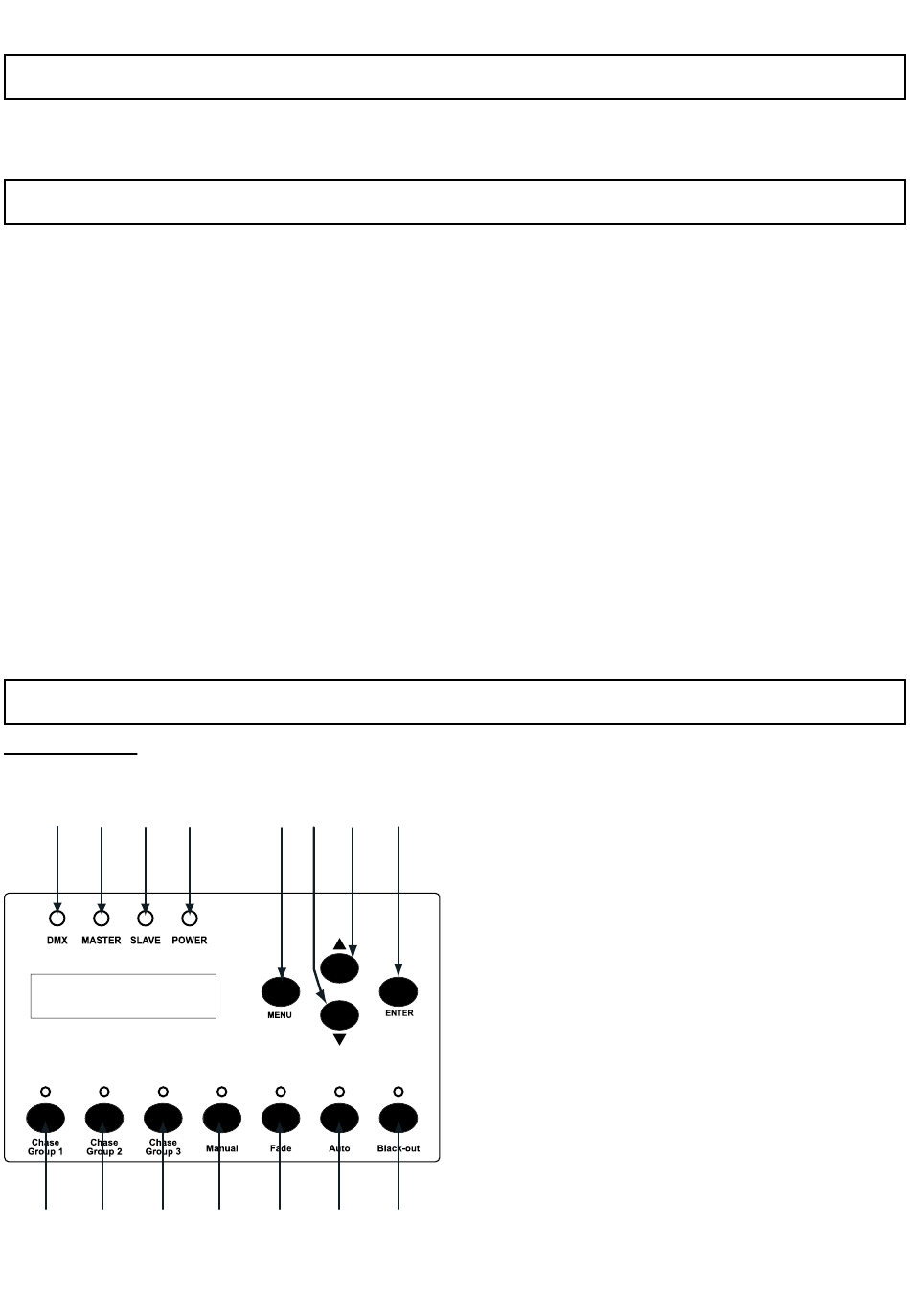

Panneau avant:
1
2
3
9
10
11
PILOT240 - Boîtier de contrôle et d'alimentation pour projecteurs dédiés
4
5
6 7 8
12
13
14
1 - Led DMX - Cette Led s'éclaire lorsque un signal DMX
est capté en entrée.
2 - Led MASTER - Cette Led s'allume lorsque le
contrôleur est placé en mode MASTER (maître)
3 - Led SLAVE - Cette Led s'allume lorsque le contrôleur
est placé en mode SLAVE (esclave)
4 - Led POWER - Cette Led s'allume lorsque l'appareil est
sous tension
5 - Bouton MENU - Cette touche permet d'activer le
menu de l'appareil et de refuser un choix dans ce menu.
6 - Bouton DOWN - Cette touche permet de se déplacer
vers le bas dans les menu ou de faire varier les valeurs
de fonctions.
7 - Bouton UP - Cette touche permet de se déplacer vers
le haut dans les menu ou de faire varier les valeurs de
fonctions.
8 - Bouton ENTER - Cette touche permet de valider vos
choix dans les menus.
9 - Touche Chase groupe 1 - Ce bouton permet le
lancement des enchaînements du groupe 1
10 - Touche Chase groupe 2 - Ce bouton permet le
lancement des enchaînements du groupe 2
11 - Touche Chase groupe 3 - Ce bouton permet le
15
lancement des enchaînements du groupe 3
12 - Touche Manual
Ce bouton vous donne le contrôle manuel des étapes
Page 5
