WDMX-ERIP- Boîtier DMX sans fil émetteur et récepteur étanche
2 - Introduction
Nous vous remercions d'avoir choisi le WDMX-ERIP.
Vous possédez maintenant un appareil de grande qualité, qui saura, nous en sommes persuadés, vous apporter
satisfaction.
Le boîtier WDMX-ERIP permet l'émission ou la réception du signal DMX sans fil. Lorsqu'un signal DMX filaire
entrant est détecté, le WDMX-ERIP se met automatiquement en mode émetteur pour transmettre le signal DMX
sans fil. En mode récepteur, il peut transmettre le signal DMX reçu sans fil via sa sortie DMX filaire transformant
ainsi n'importe quel groupe de projecteurs DMX en un ensemble compatible DMX sans fil.
3 - Description et installation

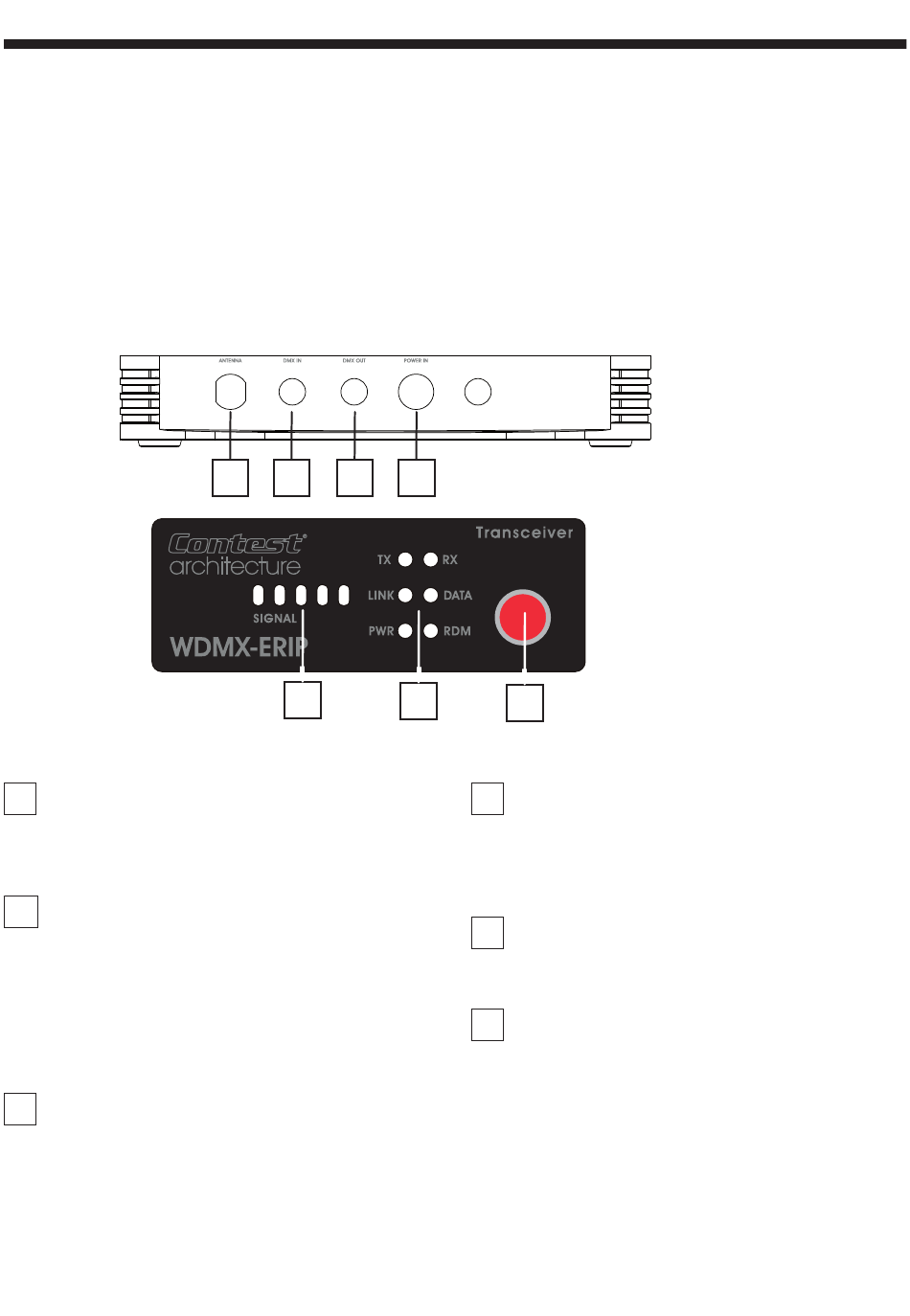

3.1 - Description de l'appareil
1
Antenne
Antenne de réception ou transmission. Relevez cette
antenne lorsque vous utilisez le mode DMX sans fil,
cela permet une meilleure portée du signal.
2
Entrée DMX
Fiches 3 broches mâle câblées comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez l'entrée pour amener le signal DMX au
boîtier, soit en provenance d'un autre appareil, soit
en provenance d'une console DMX.
3
Sortie DMX
Fiches 3 broches femelle câblées comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez la sortie DMX pour envoyer le signal DMX vers
un autre appareil.
Page 4
1
2
3
5
4
6
7
4
Entrée alimentation
Permet de relier le boîtier au secteur.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
5
LED Signal
Ces LED permettent de visualiser le niveau de réception
du Signal DMX
6
LED de fonctions
TX : Transmission DMX
RX : Réception DMX
LINK : en Mode Émetteur :
ON : en fonction
Clignote lentement : pas de connexion avec un
récepteur
Clignote rapidement : connexion avec un récepteur
