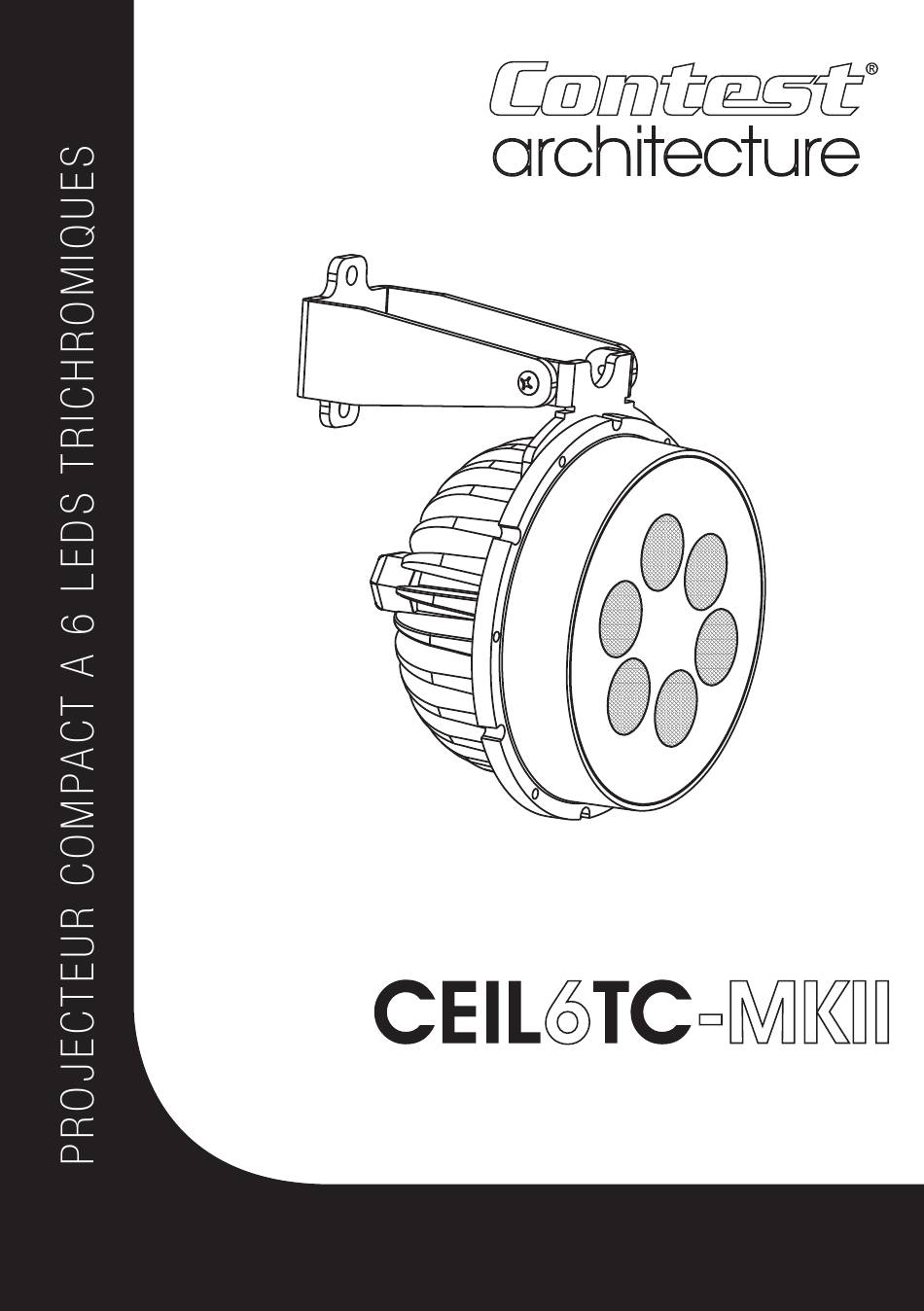

- Page 1 GUIDE DE L’UTILISATEUR 10658 - Version 1 / 01-2017...
- Page 2 CEIL6TC-MKII - Projecteur à 6 LEDs Trichromiques Français 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil contient à l’intérieur de son boîtier, des Seuls les services techniques compétents et recon- parties non isolées sous tensions suffisamment éle- nus par HITMUSIC sont habilités à...
- Page 3 CEIL6TC-MKII - Projecteur à 6 LEDs Trichromiques Français Instructions et recommandations 1 - Lisez les instructions : 10 - Protection des câbles électriques: Il est conseillé de bien lire toutes les instructions d’utilisation Il faut veiller à ce que les câbles électriques ne soient pas susceptibles d’être piétinés ou pincés...
- Page 4 CEIL6TC-MKII - Projecteur à 6 LEDs Trichromiques Français 2 - Introduction Le CEIL6TC-MKII est un projecteur étanche à 6 LEDs 3W tricolores livré avec lyre d’accroche. Il doit être connecté grâce à sa fiche RJ45 sur les alimentations de la série PILOT. 3 - Description 1 - Lyre de suspension 2 - 2 trous de diamètre 5 mm et 1 trou de 10 mm pour la fixation ou le passage d’un crochet...
- Page 5 CEIL6TC-MKII - Projecteur à 6 LEDs Trichromiques Français 4 - Installation Les projecteurs CEIL6TC-MKII sont passifs, il faut donc les relier à des périphériques pour pouvoir les alimenter et les contrôler. Le principe de câblage est indiqué sur la figure ci-dessous.
- Page 6 CEIL6TC-MKII - Projecteur à 6 LEDs Trichromiques Français 5 - Brochage de la fiche RJ54 Broches Couleur des fils Correspondance des LEDs en RGBW Noir Rouge + Fiche RJ45 8 broches Marron Vert + Vue côté des broches Rouge Bleu +...
- Page 7 CEIL6TC-MKII - Projecteur à 6 LEDs Trichromiques Français 7 - Dimensions 92 mm 111 mm 72 mm 195 mm 84 mm 47 mm Page 7...
- Page 8 La société CONTEST ® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
