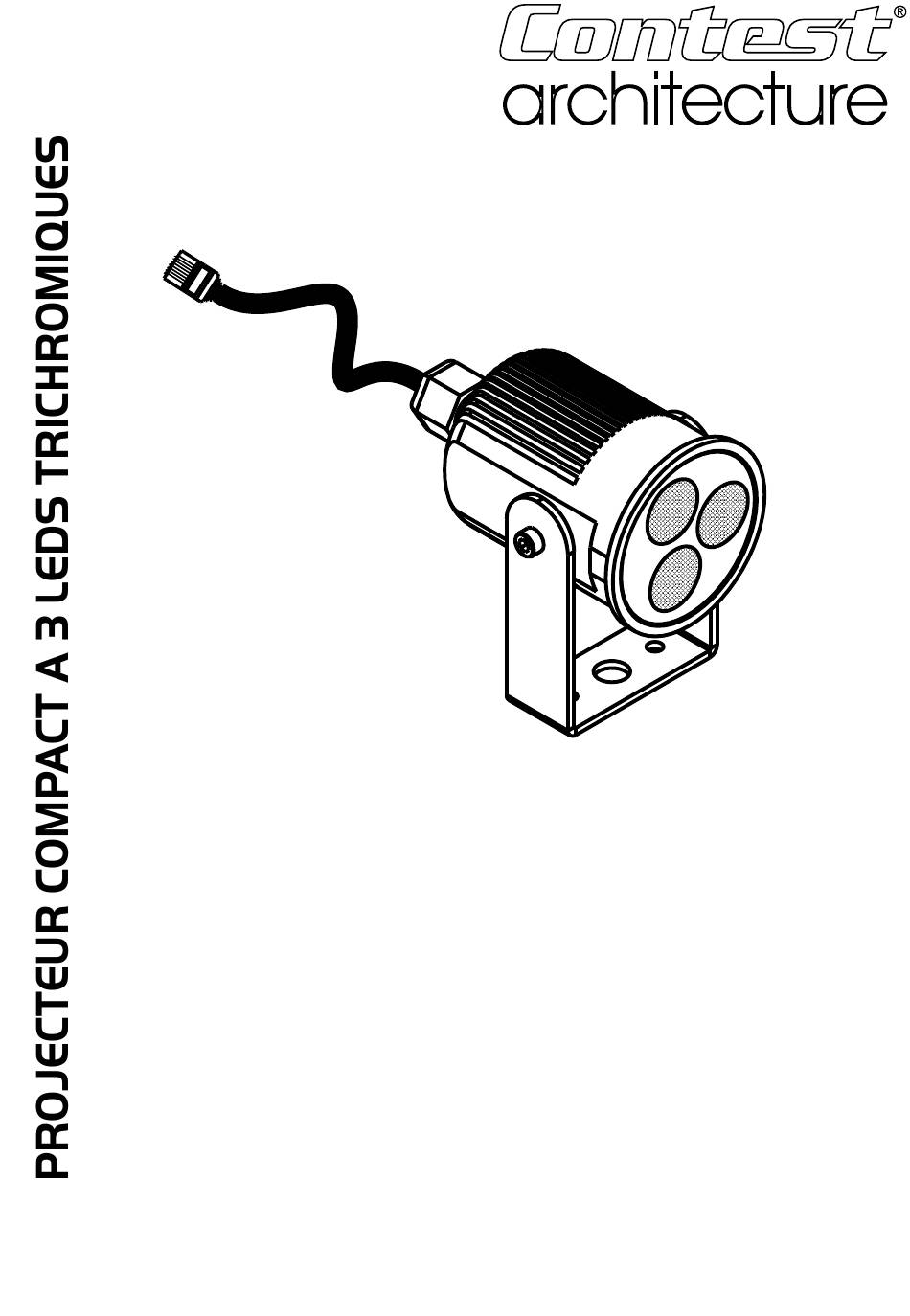

ceIL3tc
GUIDE DE L'UTILISATEUR
9765 - Version 1.0 Juillet 2010

Publicité

loading

Manuels Connexes pour Contest architecture CEIL3TC

Sommaire des Matières pour Contest architecture CEIL3TC

  • Page 1 GUIDE DE L’UTILISATEUR 9765 - Version 1.0 Juillet 2010...
  • Page 2 1 - Instructions de sécurité 1.1 - Symboles utilisés Le symbole CAUTION signale un risque de L e sy m b o l e I M P O RTA N T s i g n a l e u n e dégradation du produit.
  • Page 3 CEIL3TC - Projecteur à 3 LEDs Trichromiques 1.3 - Instructions et recommandations 10 - Alimentation électrique : Ce produit fonctionne seulement 1 - Lisez les instructions : Il est conseillé de bien lire toutes les sur le voltage indiqué sur une étiquette au dos de instructions d’utilisation et de fonctionnement avant l’utilisation...
  • Page 4 CEIL3TC - Projecteur à 3 LEDs Trichromiques 2 - Introduction Le CEIL3TC est un projecteur étanche à 3 LEDs 3W tricolores livré avec lyre d’accroche et compatible support MR16. Il doit être connecté grâce à sa fiche RJ45 sur les alimentations de la série PILOT.
  • Page 5 CEIL3TC - Projecteur à 3 LEDs Trichromiques 4 - Installation Les projecteurs CEIL3TC sont passifs, il faut donc les relier à des périphériques pour pouvoir les alimenter et les contrôler. Le principe de câblage est indiqué sur la figure ci-dessous.
  • Page 6 CEIL3TC - Projecteur à 3 LEDs Trichromiques 5 - Brochage de la fiche RJ45 Fiche RJ45 8 broches Vue côté des broches Broches couleur des fils Correspondance des LEDs en RGBW orange/blanc rouge + orange vert + blanc/vert bleu +...
  • Page 7 CEIL3TC - Projecteur à 3 LEDs Trichromiques 7 - Dimensions 82.0mm 60.0mm 49.4mm 17.4mm 46.3mm 101.3mm 76 .0mm 48.5mm 14.0mm 14.0mm .0mm) 4.0mm 8.5mm 44.4mm Page 7...
  • Page 8 La société CONTEST architecture® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
