4 - Installation
Les projecteurs CEIL3TC sont passifs, il faut donc les relier à des périphériques pour pouvoir les alimenter et les
contrôler.

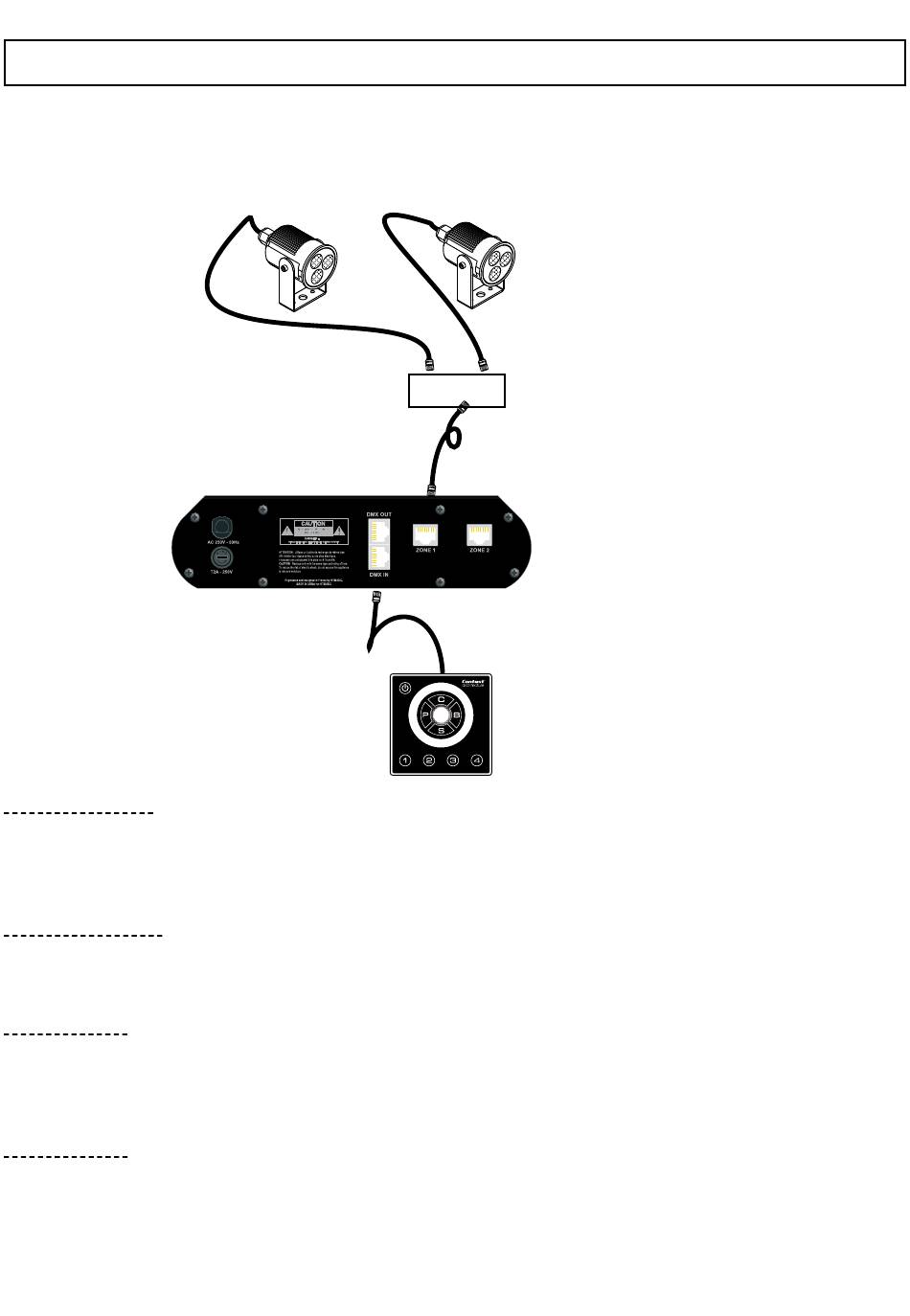

Le principe de câblage est indiqué sur la figure ci-dessous.
4-1 : Le contrôleur :
Le contrôleur permet de piloter à distance l'alimentation et donc de choisir les couleurs. Il utilise le protocole
DMX512 et permet de commander plusieur canaux dans ce cas il s'agit du PILOT-Touch fonctionnant en 3 canaux
(Rouge, Vert, Bleu)
4-2 : L'alimentation :
L'alimentation permet de transformer le signal de commande (DMX) en signal de puissance (+48V 350mA maxi.)
pour allumer les diodes des projecteurs. Dans ce cas il s'agit d'un PILOT-120 disposant de deux zones en sortie.
4-3 : Le splitter :
Le splitter permet de multiplier le nombre de projecteurs sur une ligne. Il fonctionne comme une dérivation et
permet souvent de réduire la longueur des câbles. IL peut être équipé de connecteurs RJ45 (LINK-SPLIT) ou bien
de connecteurs dans un boîtier étanche (LINK-IPBOX).
4-4 : Les câbles :
Les connections utilisées sont des fiches RJ45 pour leur facilité d'utilisation et leur faible encombrement. Il existe
des cordons de différentes longueurs (LINK-RJ). Veuillez respecter les branchements spécifiés en page suivante.
CEIL3TC - Projecteur à 3 LEDs Trichromiques
LINK-SPLIT
Projecteurs
Splitter
Alimentation
Contrôleur
Page 5
