CEIL6TC-MKII - Projecteur à 6 LEDs Trichromiques
4 - Installation
Les projecteurs CEIL6TC-MKII sont passifs, il faut donc les relier à des périphériques pour pouvoir les
alimenter et les contrôler.

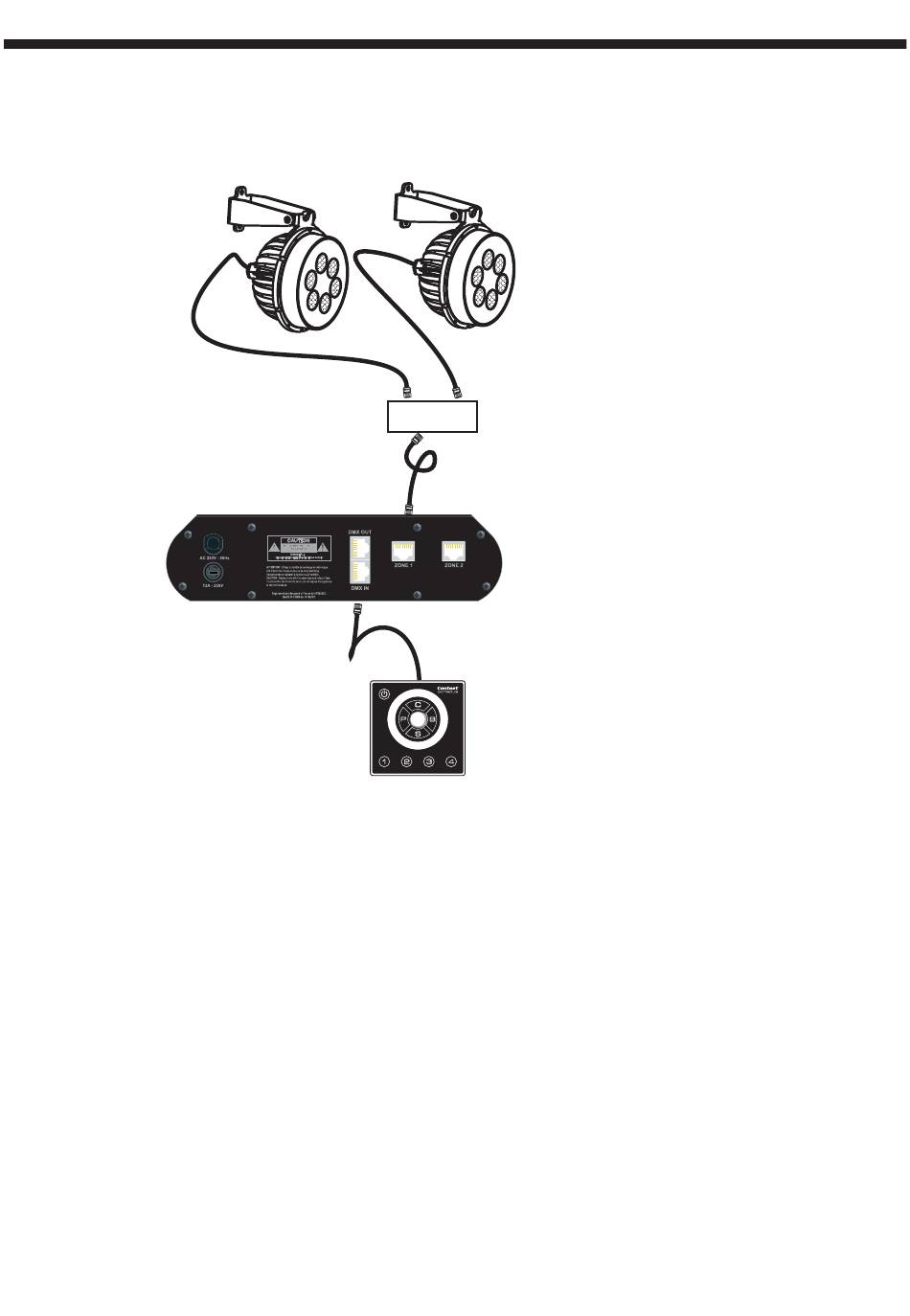

Le principe de câblage est indiqué sur la figure ci-dessous.
4-1 : Le contrôleur :
Le contrôleur permet de piloter à distance l'alimentation et donc de choisir les couleurs. Il utilise le
protocole DMX512 et permet de commander plusieurs canaux dans ce cas il s'agit du PILOT-Touch
fonctionnant en 3 canaux (Rouge, Vert, Bleu)
4-2 : L'alimentation :
L'alimentation permet de transformer le signal de commande (DMX) en signal de puissance (+48V 350mA
maxi.) pour allumer les diodes des projecteurs. Dans ce cas il s'agit d'un PILOT-120 disposant de deux
zones en sortie.
4-3 : Le splitter :
Le splitter permet de multiplier le nombre de projecteurs sur une ligne. Il fonctionne comme une dérivation
et permet souvent de réduire la longueur des câbles. IL peut être équipé de connecteurs RJ45 (LINK-
SPLIT) ou bien de connecteurs dans un boîtier étanche (LINK-IPBOX).
4-4 : Les câbles :
Les connexions utilisées sont des fiches RJ45 pour leur facilité d'utilisation et leur faible encombrement.
Il existe des cordons de différentes longueurs (LINK-RJ). Veuillez respecter les branchements spécifiés
en page suivante.
Projecteurs
Splitter
LINK-SPLIT
Alimentation
Contrôleur
Français
