10 - Brochage de la fi che RJ45 pour la sor e LED
Port RJ45 du contrôleur vue de face
8
Broches couleur des fi ls
1 orange/blanc
2 orange
3 blanc/vert
4 bleu
5 blanc/bleu
6 vert
7 blanc/marron
8 marron

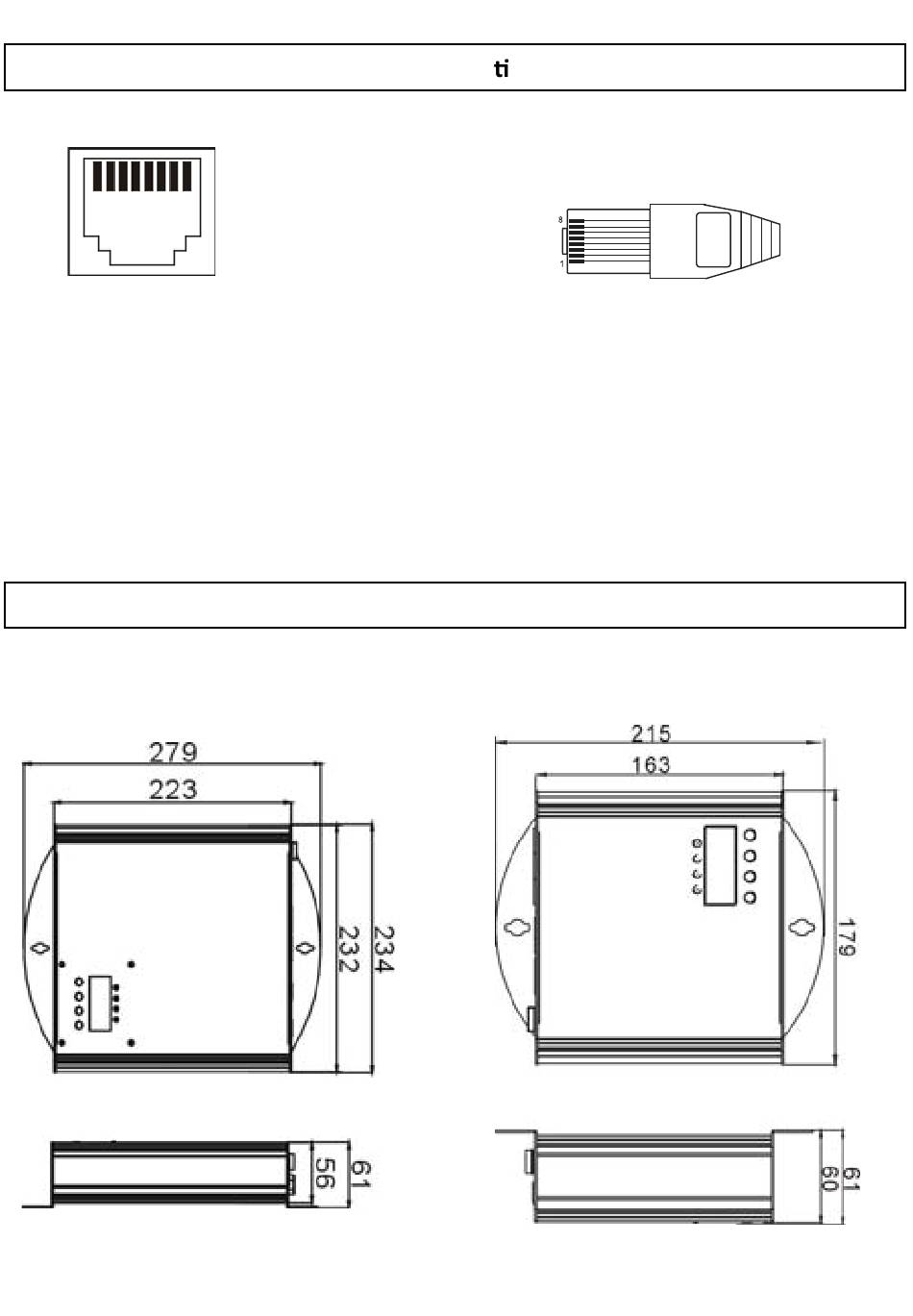

11- Dimensions

PILOT 120
1
Fiche RJ45 8 broches
Vue côté des broches
Correspondance des LEDs en RGBW
rouge +
vert +
bleu +
blanc +
rouge -
vert -
bleu -
blanc -
PILOT 60
