PILOT60 et 120 - Boîtiers de contrôle et d'alimentation pour projecteurs dédiés

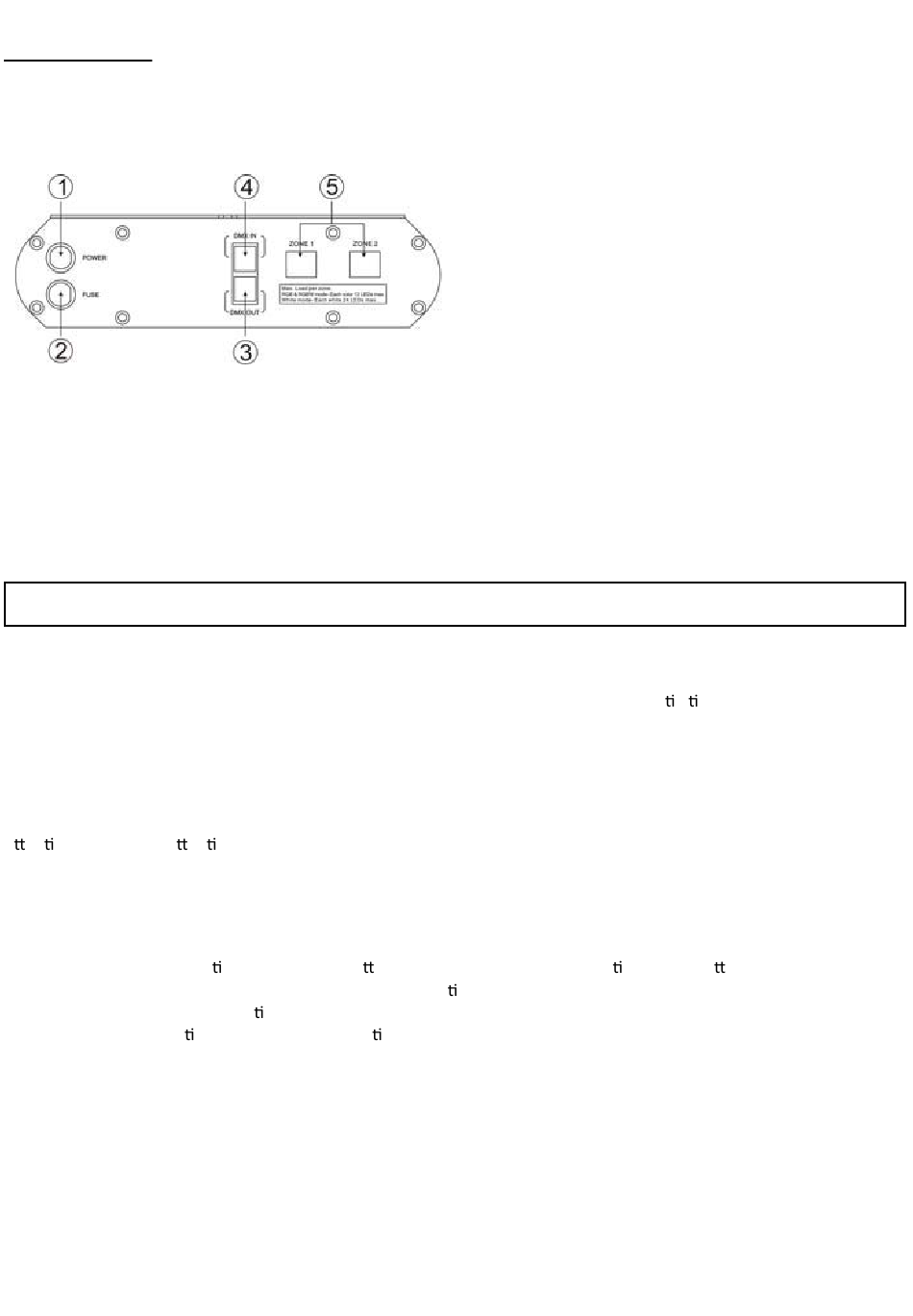

Panneau arrière :
5 - Installation et branchements.
Les contrôleurs PILOT60 et PILOT120 doivent être placés sur une surface plane, non-infl ammable. Ils doivent être fi xés à
l'aide de deux vis aux emplacements prévus à cet eff et. Assurez vous en outre que la ven la on de l'appareil n'est pas
obstruée.
A en on: Faites bien a en on à ce que l'appareil soit éteint lorsque vous connectez des projecteurs à Leds.
La série PILOT a été développée pour contrôler et alimenter des produits à Leds de type FLAT1TC, FLOOR4TC, CEIL6TC...
Le PILOT60 possède une sor e unique de 60 Wa s, le PILOT120 possède deux sor es de 60 Wa s.
Il est important de respecter la puissance maximum par sor e. le tableau de la page suivante indique le nombre maxi-
mum de projecteurs par alimenta on.
Il faut absolument répar r les projecteurs par sor e pour ne pas dépasser 60W par zone.
Page 6
1 - Entrée alimentation
Connectez le PILOT60 ou 120 au secteur
2- Fusible
Veuillez utiliser un fusible de rechange identique à celui
d'origine.
3 - Sortie DMX OUT
Connectez ici votre départ DMX (avec l'adaptateur
RJ45/XLR fourni). Dans le cas d'utilisation en MASTER,
connectez ici le contrôleur SLAVE.
4 - Entrée DMX IN
Connectez ici votre arrivée DMX (avec l'adaptateur
RJ45/XLR fourni). Dans le cas d'utilisation en SLAVE,
connectez ici le contrôleur MASTER.
5 - Sortie ZONE 1 et ZONE 2 (Le PILOT60 dispose d'une
seule sortie)
Connectez ici vos projecteurs compatibles. 60 W
maximum par Zone.
