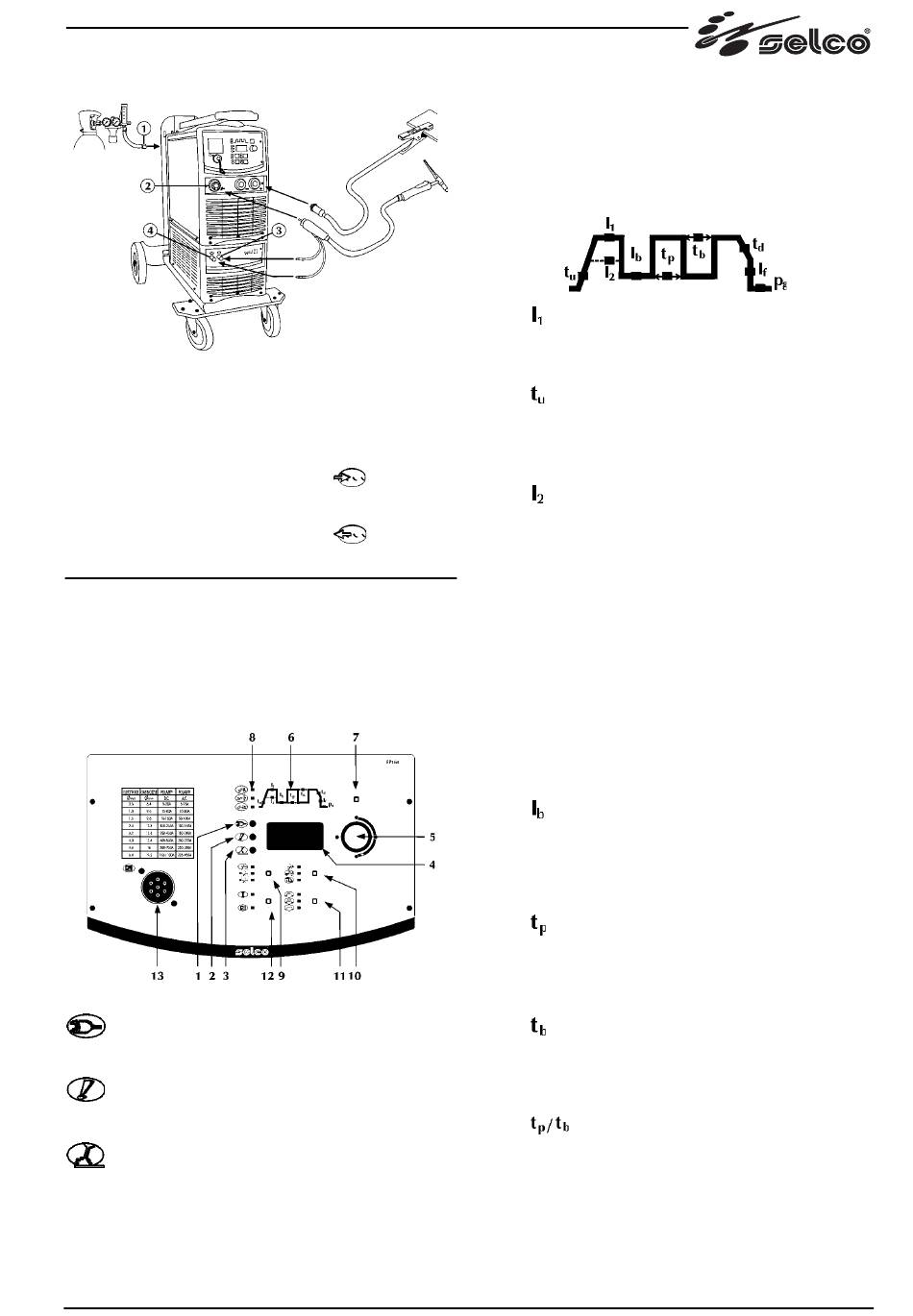

Conexión para la soldadura TIG
- Conecte el tubo de gas (1) que proviene de la botella al racor
de gas posterior.
- Conectar la antorcha TIG al adaptador central (2) comproban-
do que el anillo de sujeción esté totalmente apretado.
- Conecte el tubo de retorno del líquido refrigerante agua de
color rojo de la antorcha al conector de entrada de la unidad
de refrigeración (3) (color rojo - símbolo
- Conecte el tubo de alimentación del líquido refrigerante agua
de color azul de la antorcha al conector de salida de la unidad
de refrigeración (4) (color azul - símbolo
4 PRESENTACIÓN DEL SISTEMA

4.1 Generalidades

Los Genesis 302 AC/DC - Genesis 382 AC/DC son generadores
inverter de corriente constante desarrollados para la soldadura
con electrodo (MMA), TIG CC (en corriente continua), TIG CA
(en corriente alterna).

4.2 Panel de mandos frontal

1 Alimentación
Indica que el equipo está conectado a la red y está
activado.
2 Alarma general
Indica la posible intervención de dispositivos de protec-
ción como la protección de temperatura.
3 Activación
Indica la presencia de tensión en las conexiones de la
toma del equipo.
4 Pantalla de 7 segmentos
Permite que se visualicen los parámetros generales
de soldadura de la máquina durante el arranque, los
ajustes, las lecturas de corriente y tensión, durante la
soldadura, y en la codificación de las alarmas.
5 Encoder
Permite ajustar la corriente de soldadura de forma continua.
Permite el ajuste del parámetro seleccionado en el grá-
fico 6. El valor se muestra en la pantalla 4.
6 Parámetros de soldadura
El gráfico del panel permite la selección y ajuste de los
parámetros de soldadura.
Permite ajustar la corriente de soldadura.
Parámetro ajustado en Amperios (A).
Mínimo 6A, Máximo Imax, Por defecto 100A
Permite configurar un paso gradual entre la corriente
inicial y la corriente de soldadura.
Parámetro ajustado en segundos (s).
Mínimo 0.0s, Máximo 10.0s, Por defecto 0.0s
).
Permite ajustar la corriente secundaria en el modo de
).
soldadura Bilevel.
A la primera presión del pulsador portaelectrodos se
obtiene el pre-gas, el cebado del arco y la soldadura
con corriente inicial.
Cuando se suelta por primera vez, se obtiene la rampa
de subida hasta la corriente "I1". Si el soldador aprieta y
suelta rápidamente el pulsador se pasa a "I2"; volvien-
do a apretar y soltar rápidamente el pulsador, se pasa a
"I1" y así sucesivamente.
Si se aprieta durante un tiempo más largo, inicia la rampa
de descenso de la corriente hasta la corriente final.
Soltando el pulsador se obtiene el apagado del arco y
el gas sigue fluyendo durante el tiempo de post-gas.
Parámetro ajustado en amperios (A).
Mínimo 6A, Máximo Imax, Por defecto 50A
Permite ajustar la corriente de base en modo de impul-
sos y "fast pulse".
Parámetro ajustado en Amperios (A).
Mínimo 6A-1%, Máximo Weld current-100%, Por
defecto 50%
Permite la regulacion del tiempo de pico en modo pul-
sado y pulsado rapido.
Parámetro ajustado en segundos (s).
Mínimo 0.02s, Máximo 2.00s, Por defecto 0.24s
Permite la regulacion del tiempo de base en modo
pulsado y pulsado rapido.
Parámetro ajustado en segundos (s).
Mínimo 0.02s, Máximo 2.00s, Por defecto 0.24s
Permite regular la frecuencia de pulsación.
Permite obtener una mayor concentración y una mejor
estabilidad del arco eléctrico.
Parámetro ajustado en hercios (Hz).
Mínimo 20Hz, Máximo 500Hz, Por defecto 100Hz
Corriente de soldadura
Rampa de subida
Corriente Bilevel (dos niveles)
Corriente de base
Tiempo de pico
Tiempo de base
Frecuencia Fast Pulse
