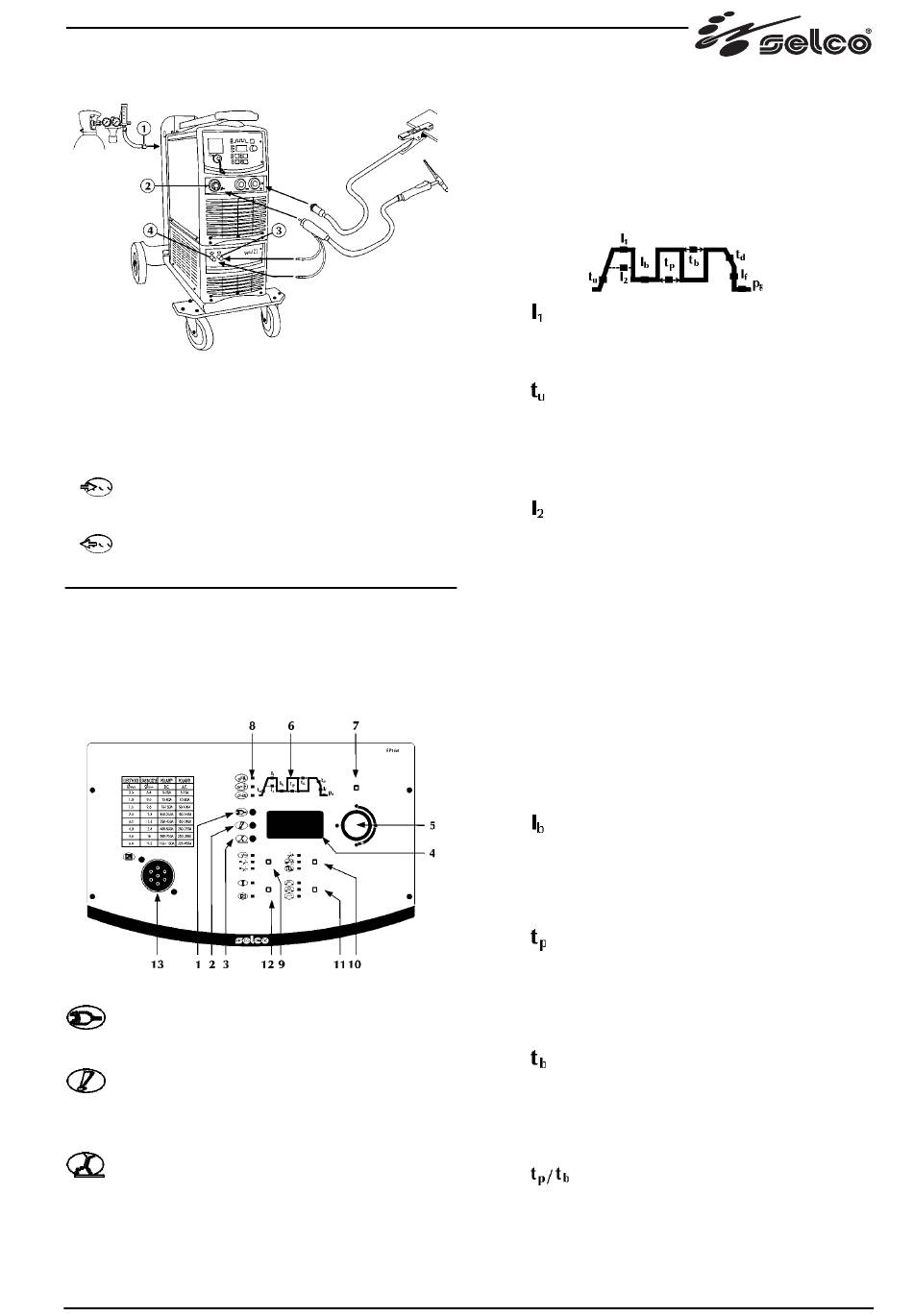

Aansluiting voor het TIG lassen
- Verbindt de gasleiding (1) van de gasfles aan de gas aansluiting
aan de achterkant.
- Sluit de TIG toorts aan de centrale adapter aan (2) en overtuig
u ervan dat de bevestigingsring goed is vastgedraaid.
- Verbindt de rood gekleurde (symbool ) slang voor koelvloei-
stof van de toorts met de snelkoppeling van de koelunit (3)
.
- Verbindt de blauw gekleurde (symbool) slang voor koelvloei-
stof van de toorts met de snelkoppeling van de koelunit (4)
.

4 PRESENTATIE VAN DE INSTALLATIE

4.1 Algemene informatie

De Genesis 302 AC/DC en de Genesis 382 AC/DC zijn inver-
ter lasmachines die ontwikkeld zijn voor het elektrode lassen
(MMA), TIG DC (gelijkstroom) en TIG AC (wisselstroom) lassen.

4.2 Voorpaneel

1 Stroomtoevoer
Geeft aan dat de stroom is ingeschakeld en de machine
aan staat.
2 Algemeen alarm
Geeft aan dat het beveiligingssysteem een mogelijke
storing constateert zoals bij voorbeeld bij een te hoge
temperatuur.
3 Ingeschakeld
Geeft aan dat de spanning op de machine aan staat.
4 7-segmenten display
Zorgt ervoor dat u de waarden van de parameters
kunt aflezen tijdens het opstarten van de machine, de
instellingen, de stroomtoevoer en de voltage tijdens het
lassen, en de alarm codes.
5 Belangrijkste instellingsknop
Zorgt ervoor dat de las stroom doorlopend kan worden
aangepast.
Staat aanpassing toe van de uitgekozen parameter op
grafiek 6. De waarde wordt getoond op display 4.
6 Las parameters
De grafiek op het paneel toont de keuze en aanpassing
van de las parameters.
Lasstroom
Voor het afstellen van de lasstroom.
Uitgedrukt in Ampères (A)
Minimaal 6A , maximaal Imax, fabrieksinstelling 100A
Opbouw lijn
Voor het instellen van de geleidelijke overgang van begin
stroom naar de lasstroom.
Uitgedrukt in seconden.
Minimaal 0.0 sec., maximaal 10.0 sec., fabrieksinstel-
ling 0.0 sec.
Bilevel stroom
Voor het regelen van de secondaire stroom bij het las-
sen in bilevel.
De eerste druk op de toortsknop veroorzaakt de gas-
voorstroom, de ontsteking van de boog en het lassen
met beginstroom.
Wanneer de knop voor het eerst wordt losgelaten stijgt
de stroom naar "I1". Als de lasser de knop snel indrukt
en weer loslaat wordt er overgegaan op "I2"; door de
knop snel in te drukken en weer los te laten wordt er
weer overgegaan op "I1" enzovoorts.
Als de knop langer ingedrukt gehouden wordt daalt de
stroom naar de eindstroom.
Als de knop wordt losgelaten gaat de boog uit terwijl het
gas gedurende de gasnastroomtijd blijft stromen.
Instelling van de parameters: Ampère (A).
Minimaal 6A, maximaal Imax, fabrieksinstelling 50A
Basisstroom
Voor het regelen van de basisstroom bij pulserend en
snel pulserend lassen.
Uitgedrukt in Ampères.
Minimaal 6A-1%, maximaal lasstroom 100% , fabrieks-
instelling 50%
Piek tijd
Maakt instellen van de piek tijd afstelling mogelijk
gedurende de pulse en snelle pulse instelling.
Parameter instelling: seconde (s).
Minimaal 0.02 sec., maximaal 2.00 sec., fabrieksinstel-
ling 0.24 sec.
Background time
Maakt afstelling mogelijk van de basisspanning gedu-
rende de pulse en snelle pulse instelling.
Parameter instelling: seconde (s).
Minimaal 0.02 sec., maximaal 2.00 sec., fabrieksinstel-
ling 0.24 sec.
Snelle puls frequentie
Maakt het regelen van de puls frequentie mogelijk.
Maakt scherper ingestelde activiteit en betere stabiliteit
van de elektrische boog mogelijk.
Parameter instelling: Hertz (Hz).
Minimaal 20Hz, maximaal 500Hz, fabrieksinstelling 100Hz
