Gastoevoer

Risico op explosie te wijten aan brandstoflekken
in aanwezigheid van een ontvlambare bron.
Voorzorgsmaatregelen:
wrijvingen, vonken, warmte.
Controleer of het afsluitkraantje van de brandstof
gesloten is alvorens werkzaamheden op de
brander uit te voeren.

5.10.1 Gastoevoerleiding

Legenda (Afb. 16)
1 Gastoevoerleiding
2 Handmatige afsluitklep
3 Manometer gasdruk
4 Filter
5 Gasdrukschakelaar
6 Elektromagnetisch veiligheidsventiel
7 Drukstabilisator
8 Regelventiel 1e en 2e vlamgang
M1 Afnamepunt voor meting gasdruk op toevoer
M2 Afnamepunt voor meting druk bij branderkop

5.10.2 Elektrische voeding gasstraat

De ingang van de stroomkabels van de gasstraat kan aan de
rechterkant of aan de
bewerkstelligd, zoals getoond in Afb. 17.
Naar gelang de plaats waar de draden naar binnen gaan, moeten
de kabelklem met drukmeetpunt 1) en de kabelklem 2)
verwisseld worden.
Daarom moet het volgende gecontroleerd worden:
 de correcte positie van de kabelklem 1);
 de correcte positie van de leiding om vernauwingen te
voorkomen en de luchtdoorgang naar de drukschakelaar te
beletten.
Snijd, indien nodig, de slang op de gewenste maat
af.
LET OP
20135738
voorkom
1 2 3 M1
(ten laste van de installateur)
(ten laste van de installateur)
linkerkant de brander
Installatie
De installatie van de toevoerleiding van de
brandstof moet uitgevoerd worden door bevoegd
personeel, volgens de uitleg in deze handleiding
stoten,
en conform de van kracht zijnde normen en
LET OP
wetsbepalingen.
4 5 6 7 8
1
worden
2
20 NL
M2
D5208
2
D7113
1

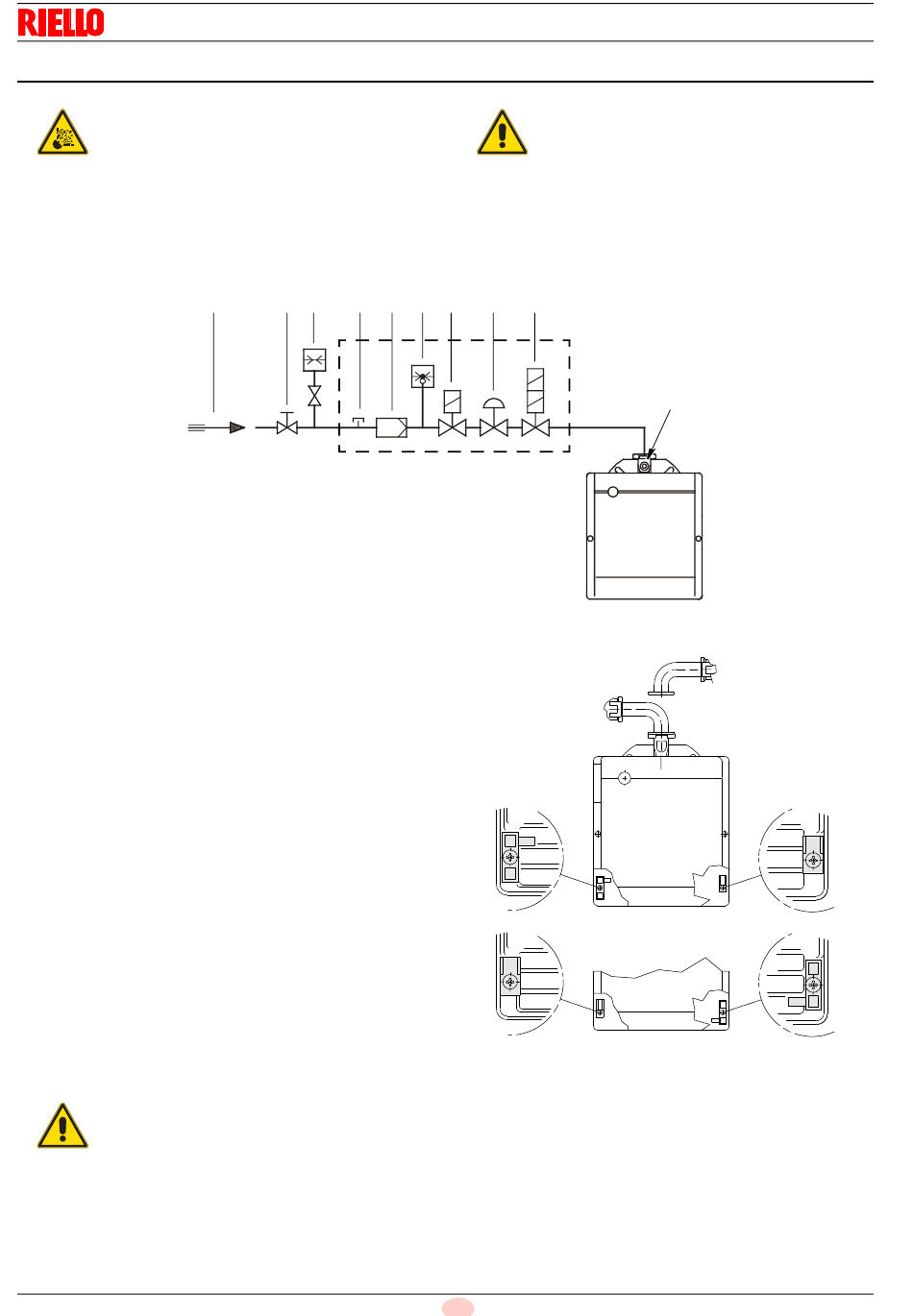

Afb. 16
Afb. 17
