5.10

Alimentation en gaz

Risque d'explosion en raison de la fuite de
combustible
inflammables.
Précautions : éviter les chocs, les frottements, les
étincelles, la chaleur.
Vérifier la fermeture du robinet d'arrêt du
combustible, avant d'effectuer une quelconque
intervention sur le brûleur.

5.10.1 Ligne alimentation gaz

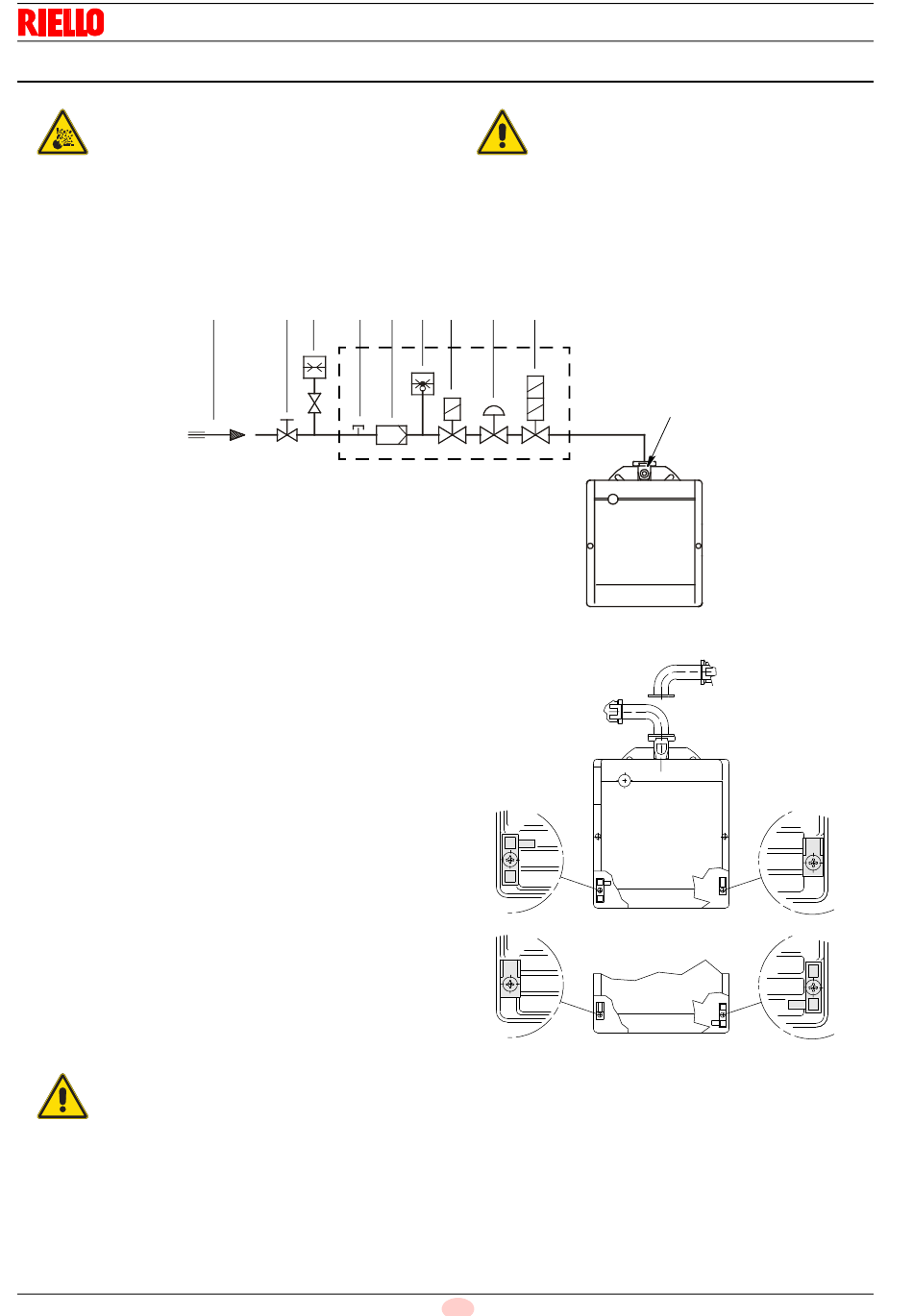

Légende (Fig. 16)
1 Canalisation d'arrivée du gaz
2 Clapet de fermeture manuelle (à la charge de l'installateur)
3 Manomètre pression du gaz (à la charge de l'installateur)
4 Filtre
5 Pressostat gaz
6 Vanne de sécurité électromagnétique
7 Stabilisateur de pression
8 Vanne de réglage 1ère et 2ème allure
M1 Prise pour la mesure de la pression du gaz d'alimentation
M2 Prise pour la mesure de la pression du gaz sur la tête de
combustion
5.10.2 Alimentation électrique de la rampe gaz
L'entrée des câbles d'alimentation de la rampe de gaz peut avoir
lieu à droite ou à gauche du brûleur, comme illustré sur la Fig. 17.
En fonction de la position d'entrée, il faudra inverser le serre-
câble avec prise de pression 1) et le serre-câble 2).
Il est donc nécessaire de vérifier :
 le bon positionnement du serre-câble 1) ;
 le bon positionnement
étranglements et empêcher le passage de l'air au
pressostat.
Couper, si nécessaire, le tuyau à la mesure
souhaitée.
ATTENTION
20135738
en présence de sources
1 2 3 M1
du tuyau afin d'éviter
Installation
L'installation de la ligne d'alimentation en
combustible doit être effectuée par le personnel
habilité,
dispositions en vigueur.
ATTENTION
4 5 6 7 8
1
2
des
20 F
conformément aux normes
M2
D5208
D7113
et
Fig. 16
2
1
Fig. 17
