7.2 Perfuração de furos para tubagem, mangueira de água condensada e
cabo de alimentação.

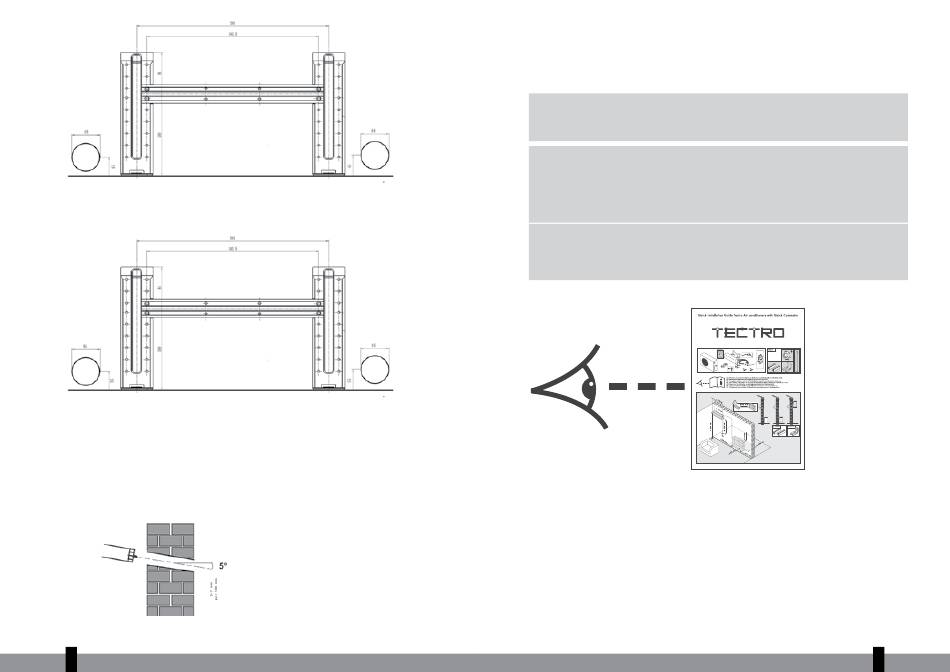

a. Determine a posição do furo de acordo com o diagrama na Fig. 9. Faça um furo (com um diâmetro
≥ 85 mm para TSCS 8xx-10xx/≥ 65 mm para TS 8xx), ligeiramente para baixo na direção da unidade
exterior. Isto impede a infiltração de água para o interior (Fig. 10).
b. Utilize sempre um indicador de perfuração para perfurar grades metálicas, chapas metálicas ou mate-
riais semelhantes.
Parede
Interior Exterior
Figura 10
9
112
8. LIGAÇÃO DA TUBAGEM DE FLUIDO REFRIGERANTE
8.1
G
G
G
Figura 9
Colocação e remoção da tubagem de fluido refrigerante para os mode-
los TSCS 8xx–10xx
ATENÇÃO
A ligação da tubagem de fluido refrigerante a um ar condicionado tem de ser feita de acordo
com as disposições legais nacionais aplicáveis. A ligação da tubagem de fluido refrigerante só
pode ser realizada por um técnico autorizado.
ATENÇÃO
O conjunto da tubagem ligado à unidade interior é pesado. Nunca o deixe suspenso na unidade
interior sem suporte. Apoie todo o conjunto da tubagem durante a montagem da unidade
interior. Como resultado do peso do conjunto da tubagem, a tubagem da unidade interior
e a tubagem da unidade exterior podem dobrar facilmente ou até mesmo partir. Tubagens
danificadas da unidade interior e do conjunto da tubagem que são o resultado de instalação
pouco profissional não são abrangidas pela garantia.
ATENÇÃO
Para sua segurança, utilize sempre óculos e luvas ao ligar a tubagem. A tubagem é ligada à
unidade interior na fábrica. Consulte o "guia de instalação rápida" para obter detalhes sobre a
ligação da tubagem e do cabo de alimentação à unidade exterior.
Figura 11
