OBJ_BUCH-2368-003.book Page 23 Thursday, February 18, 2016 12:13 PM
Appuyez sur la touche 14. L'angle d'onglet horizontal calculé « MTR », à ré-
gler sur la scie à onglets, ainsi que l'indicateur « MTR » s'affichent sur l'écran.
Appuyez sur la touche « MTR1 » 14 pour repasser du mode « Coupe d'onglet
simple » au mode « Mesure d'angle ».
Un appui bref de la touche Marche/Arrêt « ON/OFF » permet également de
revenir au mode « Mesurer d'angle ». Mais il y a alors toutefois effacement de
la valeur éventuellement mémorisée (valeur « HOLD »).
Note : L'angle d'onglet horizontal déterminé « MTR » ne peut être utilisé que
pour des scies à onglets dont les coupes verticales sont réglées sur 0°. Si les
coupes verticales sont réglées sur 90°, vous devez déterminer l'angle de la
scie comme suit :
90° – angle affiché « MTR » = angle à régler sur la scie.
GAM 220 MF : Mode de fonctionnement « Coupe d'onglet
double »
Le mode de fonctionnement « Coupe d'onglet double » (« Compound
MTR ») sert à calculer les angles d'onglet horizontaux et verticaux si deux
pièces avec plusieurs angles (p.ex. listeaux de plafond) doivent être jointées
avec précision.
Le mode « Coupe d'onglet double » est activé en appuyant sur la touche
« MTR2 ». Le calcul des angles s'effectue toujours en utilisant la valeur affi-
chée des positions des branches. En quittant le mode « Coupe d'onglet
double », il y a effacement de la valeur éventuellement mémorisée (valeur
« HOLD »).
Effectuez les étapes de travail exactement dans l'ordre donné.

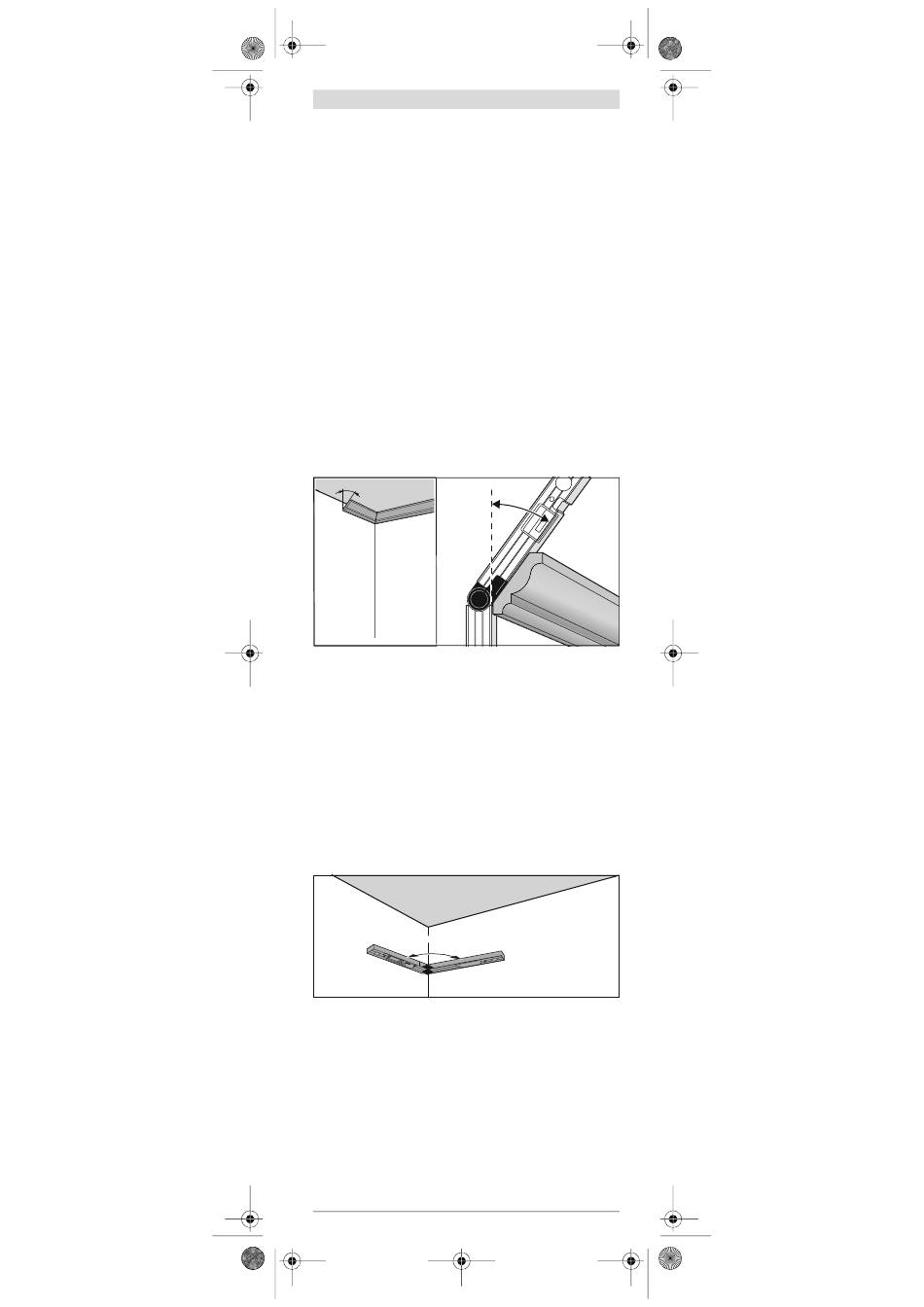

« 1. SPR » : Mémorisation de l'angle d'inclinaison (Spring Angle)
SPR
Pour la mémorisation de l'angle d'inclinaison, il existe deux possibilités :
– Ecartez la branche mobile jusqu'à ce que l'angle d'inclinaison s'affiche sur
l'écran.
– Si l'angle d'inclinaison n'est pas connu, mesurez-le. Placez pour cela la
pièce à mesurer entre la branche mobile et la branche de base.
Si les pièces sont trop étroites ou trop petites pour pouvoir être mesurées
au moyen de l'appareil de mesure, utilisez un outil auxiliaire (parex. une
fausse équerre) et réglez ensuite l'angle sur l'appareil de mesure.
Appuyer sur la touche 15 pour mémoriser la valeur mesurée ou lue de l'angle
d'inclinaison pour la coupe d'onglet double. « SPR » et l'angle actuelle appa-
raissent sur l'écran.
Si on appuie sur la touche 15 et l'angle est supérieur à 90°, cependant infé-
rieur à 180°, l'angle d'inclinaison « SPR » est automatiquement converti
comme suit :
« SPR » = 180° – angle mesuré ou réglé.
« 2. CNR » : Mémorisation de l'angle de coin (Corner Angle)
CNR
Appliquez la branche mobile et la branche de base à plat contre les murs et
relevez l'angle de coin mesuré ou bien réglez directement l'angle de coin sur
l'appareil de mesure, s'il est connu.
Appuyez à nouveau sur la touche 15 pour mémoriser la valeur mesurée ou lue
de l'angle de coin pour la coupe d'onglet double. « CNR » et l'angle actuelle
apparaissent sur l'écran.
Bosch Power Tools
Français | 23
SPR
1 609 92A 25A | (18.2.16)
