Mobiles Navigationsgerät
AVIC-505

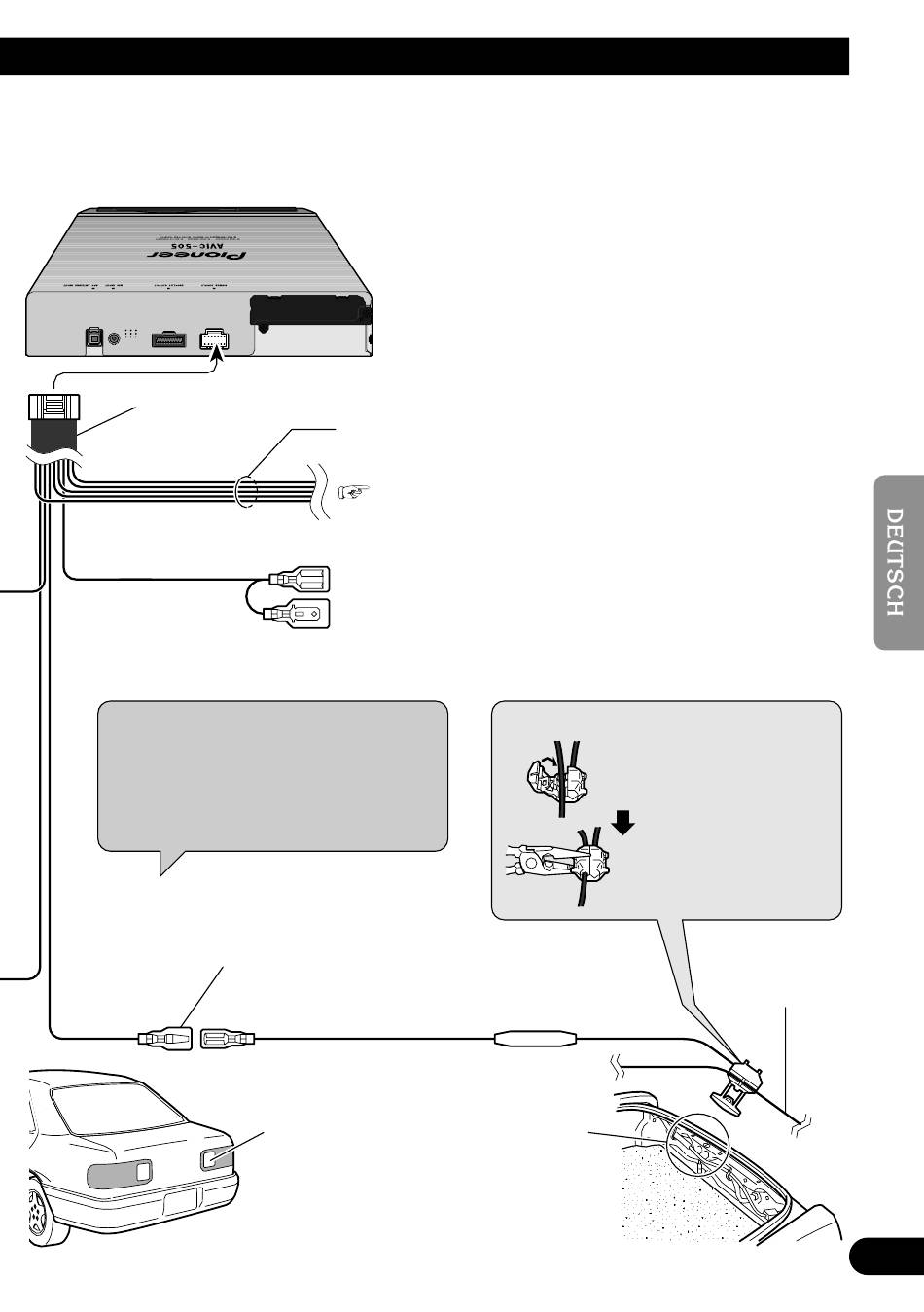

Betriebsstromkabel
Gelb/Schwarz
Hinweis: Bei manchen Modellen sind die +
und - Leitungen für die Rückfahrleuchte
umgekehrt. Die violette Leitung an die
Leitung anklemmen, deren Spannung sich
ändert, wenn der Schalthebel auf Rückwärts
gestellt wird.
RÜCKWÄRTSGANG-SIGNALEINGANG
Über diesen Anschluß erkennt das mobile
Navigationsystem, ob der Wagen vorwärts oder
rückwärts fährt. Das Kabel stets an die
Hauptleitung der Rückfahrleuchte anschließen.
Violett Violett
Schwarz, Orange, Rot, Gelb
Siehe Seite 8.
WEGWEISER-EMPFANG
Falls das mobile Navigationsgerät mit einer Pioneer-
Autostereoanlage kombiniert werden soll und die Stereoanlage über
Gelb/Schwarz-Kabel zur Stummschaltung (MUTE) verfügt, an diese
Kabel anschließen. Hierdurch wird die Lautstärke der Stereoanlage
automatisch reduziert, wenn das Navigationsystem eine
Wegweiserdurchsage ausgibt, oder wenn das System sprachgesteuert
wird.
Violettes Verlängerungskabel
Die Position der Rückfahrleuchte des Wagens
(die aufleuchtet, wenn mit dem Schalthebel
der Rückwärtsgang [R] eingelegt wird) über-
prüfen und das Plusseitenkabel (+) der
Rückfahrleuchte im Kofferraum zum
Anschluß nutzen.
Anschlußmethode
Sicherungswiderstand
Das Plusseitenkabel (+)
der Rückfahrleuchte
einklemmen.
Mit einer Nadelzange
fest zuklemmen.
Plusseitenkabel
(+) der
Rückfahrleuchte.
10
