3
Zabijte stenske vtiče Ø 8 mm (X,Y) v odprtini,
izvrtani za vijake nosilca. Zabijte stenska vtiča 2 x
Ø 6 mm (Z) v odprtini, izvrtani s svedrom Ø6 mm za
povezovalno ploščo za zunanjo cev za dimni plin.
(Slika 5)

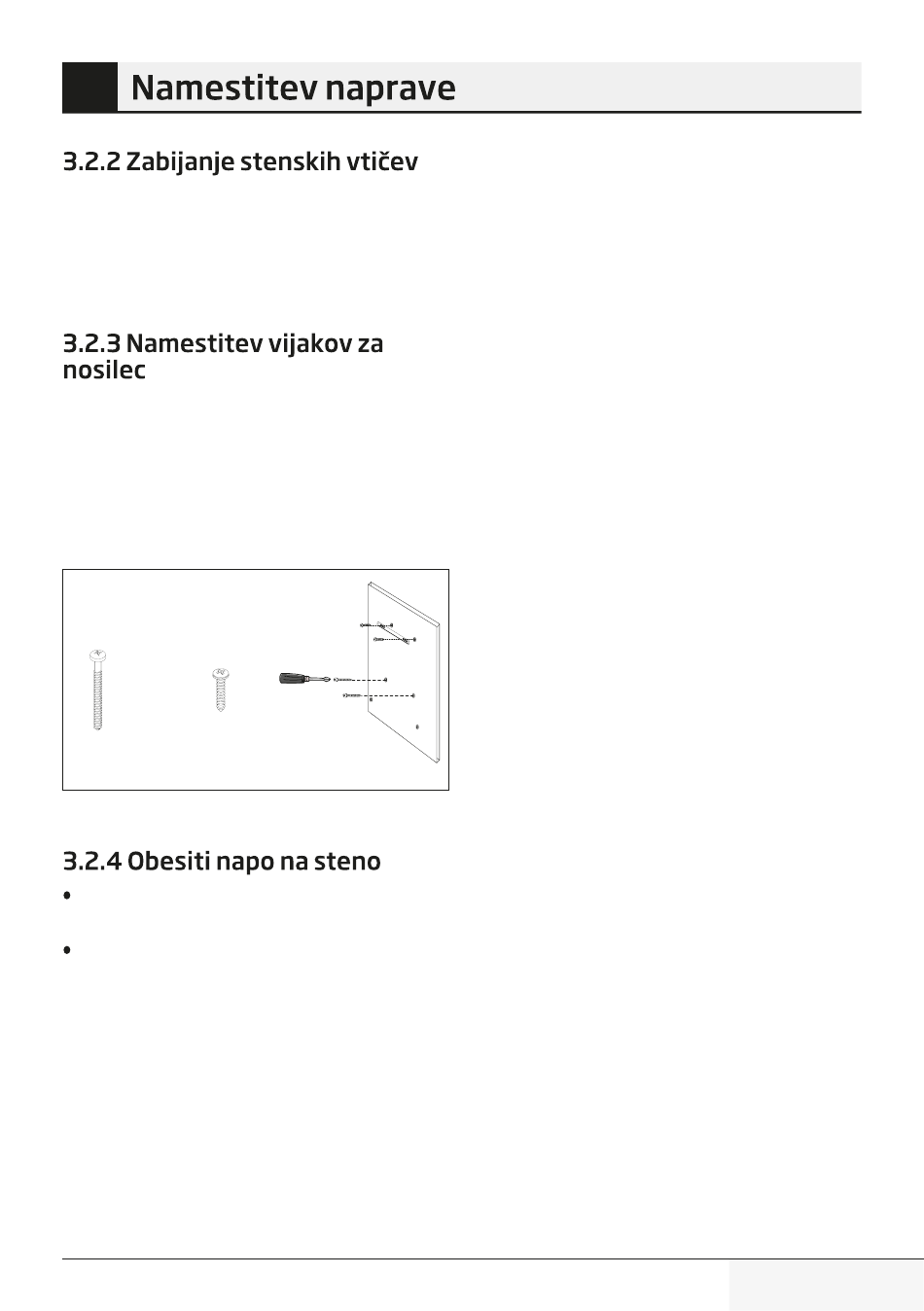

Namestite vijaka za nosilec 4.8x50 v stenska vti-
ča Ø 8 mm (Y), ki ste ga zabili v steno. Med glavo
vijaka in steno mora biti razmik 5 mm. (Slika 6)
Povežite povezovalno ploščo notranje cevi za di-
mni plin na stenska vtiča 6 mm (Z) na steni, in sicer
z vijaki Ø 3.9x22.(Slika 6)
3.9 x 22 Cross-head
4.8x 50 Cross-
screw
head screw
(Slika 6)
Napo obesite na vijaka, ki ste ju namestili v luknji
Y.
Odprite stransko sesalno okno na napi tako, da
ga potisnete proti sebi. Namestite vijaka 4.8X50
skozi odprtini X na notranji strani, tako da ju pri-
trdite na napravo.
Napa / Priročnik o uporabi
Z
Z
Y
X Y
X
172 / SL
