3
Fissare con un martello i tasselli a muro da Ø 8
mm (X,Y) nei fori trapanati per le viti di supporto.
Fissare con un martello 2 tasselli a muro da Ø 6
mm (Z) nei fori trapanati con una punta da Ø6 mm
per la piastra di collegamento del tubo esterno.
(Figura 5)
supporto

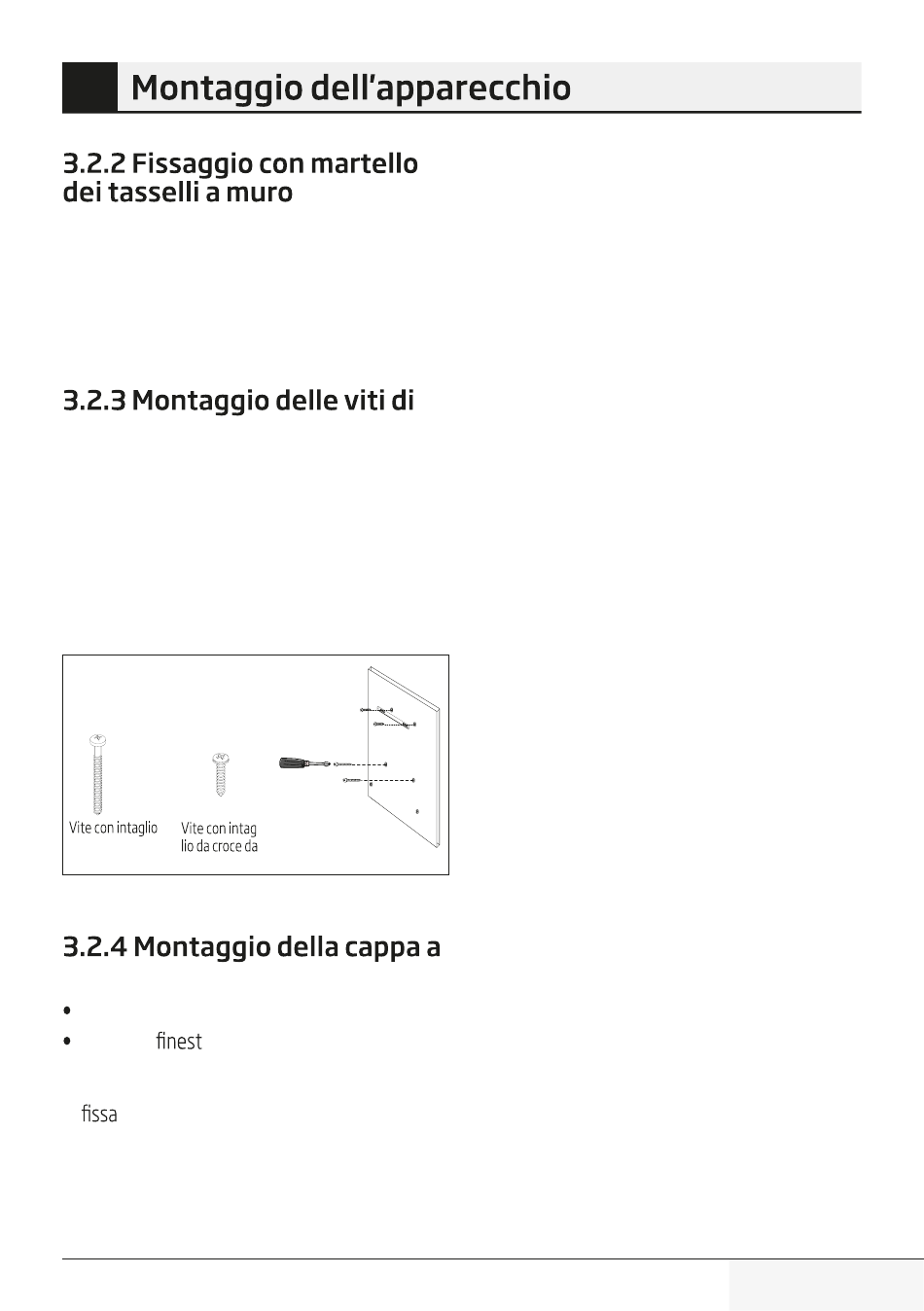

Montare le viti di supporto da 4,8x50 nei tasselli a
muro da Ø 8 mm (Y) creati nella parete. Deve es-
serci una distanza di 5 mm tra la testa della vite e
la parete. (Figura 6)
Collegare la piastra di collegamento del tubo inter-
no ai tasselli a muro da 6 mm (Z) alla parete utiliz-
zando vito da Ø 3,9x22. (Figura 6)
da croce da
4,8 x 50
3,9 x 22
(Figura 6)
parete
Montare la cappa sulle viti installate nei fori Y.
Aprire la ra di aspirazione laterale della
cappa tirandola verso di sé. Montare le viti da
4,8x50 attraverso i fori X collocati all' i nterno per
re l' a pparecchio.
Cappa / Manuale utente
Z
Z
Y
X Y
X
-
152 / IT
