Marquage - SKYLOTEC SPA-TYP-5-L Instructions D'utilisation

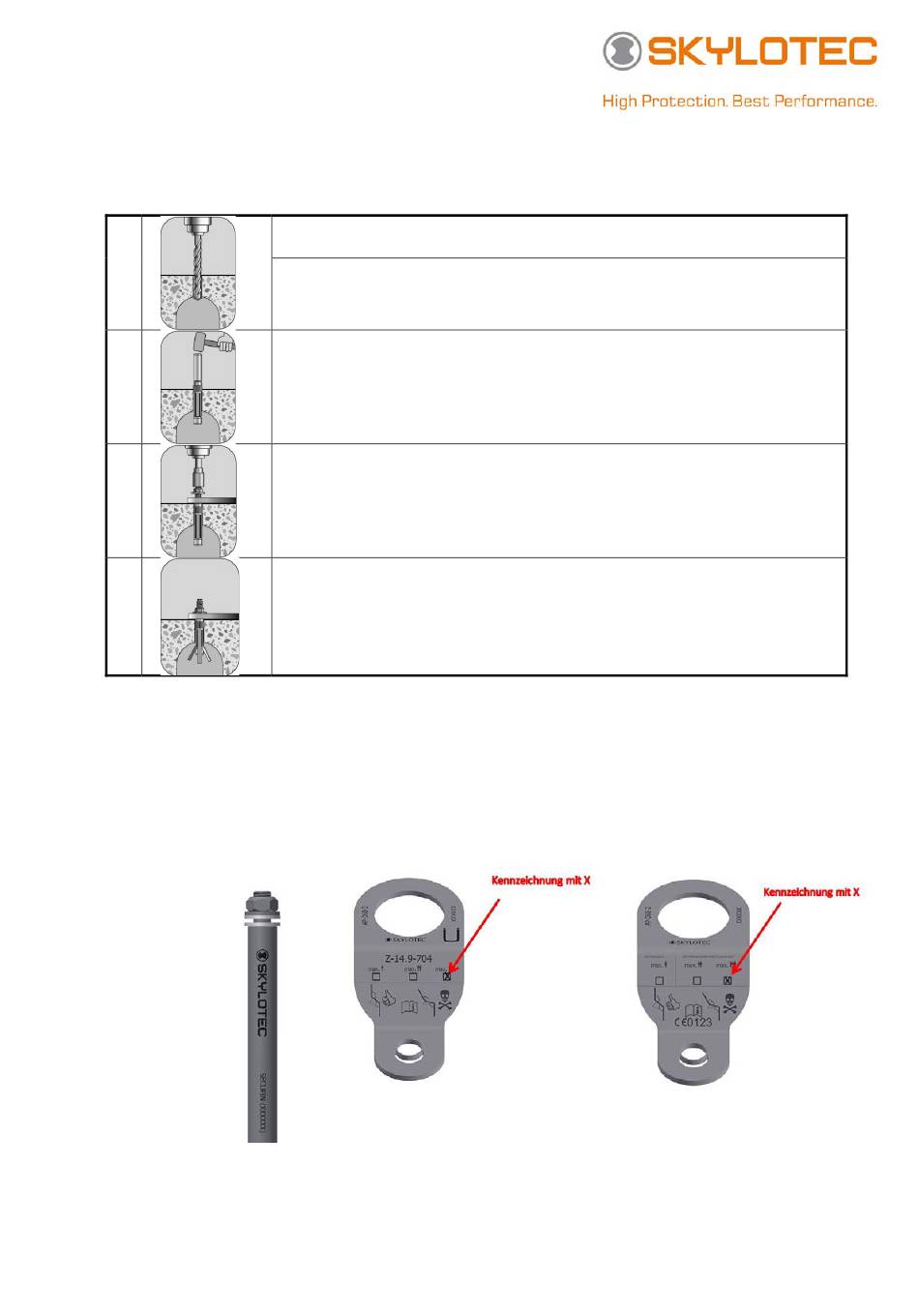

5.2 Guide de montage pour point d'accrochage SKYLOTEC Secupin SPA-TYP-5-
L avec cheville pour béton précontraint K 55 M10/0-10 D A4
1
2
3
4
6.

MARQUAGE

Tous les composants du système de sécurité anti-chute Secupin sont pourvus d'un marquage avec le logo du
fabricant et diverses informations pour l'utilisateur. Tout ensemble d'accrochage SECUPIN est identifié avec le logo
du fabricant et le numéro de série sur le barreau ou le tube.
D'autre part avant le montage de l'anneau AP-068-3 ou AP-068-2 l'identifiant correct avec un X correspondant au
nombre d'utilisateurs indiqué dans le montage doit être marqué à l'endroit prévu. Une fois cette opération faite
toutes les indications utiles pour l'utilisateur sont données sur l'anneau d'accrochage et celui-ci peut être monté..
MAT-MA-0018-FR SECUPIN
Suivre les instructions de montage et noter l'homologation des
pièces de fixation (Z-21 1-701).
Faire un perçage avec un foret de diamètre nominal d
Mettre en place la cheville et frapper avec l'outil de pose jusqu'à ce
qu'elle soit complètement engagée.
Monter le point d'accrochage et serrer au couple de 20 Nm avec la clé
dynamométrique calibrée .
Pièce d'ancrage déployée dans le béton précontraint
23/01/2015
=14 mm.
o
page 5 / 16
