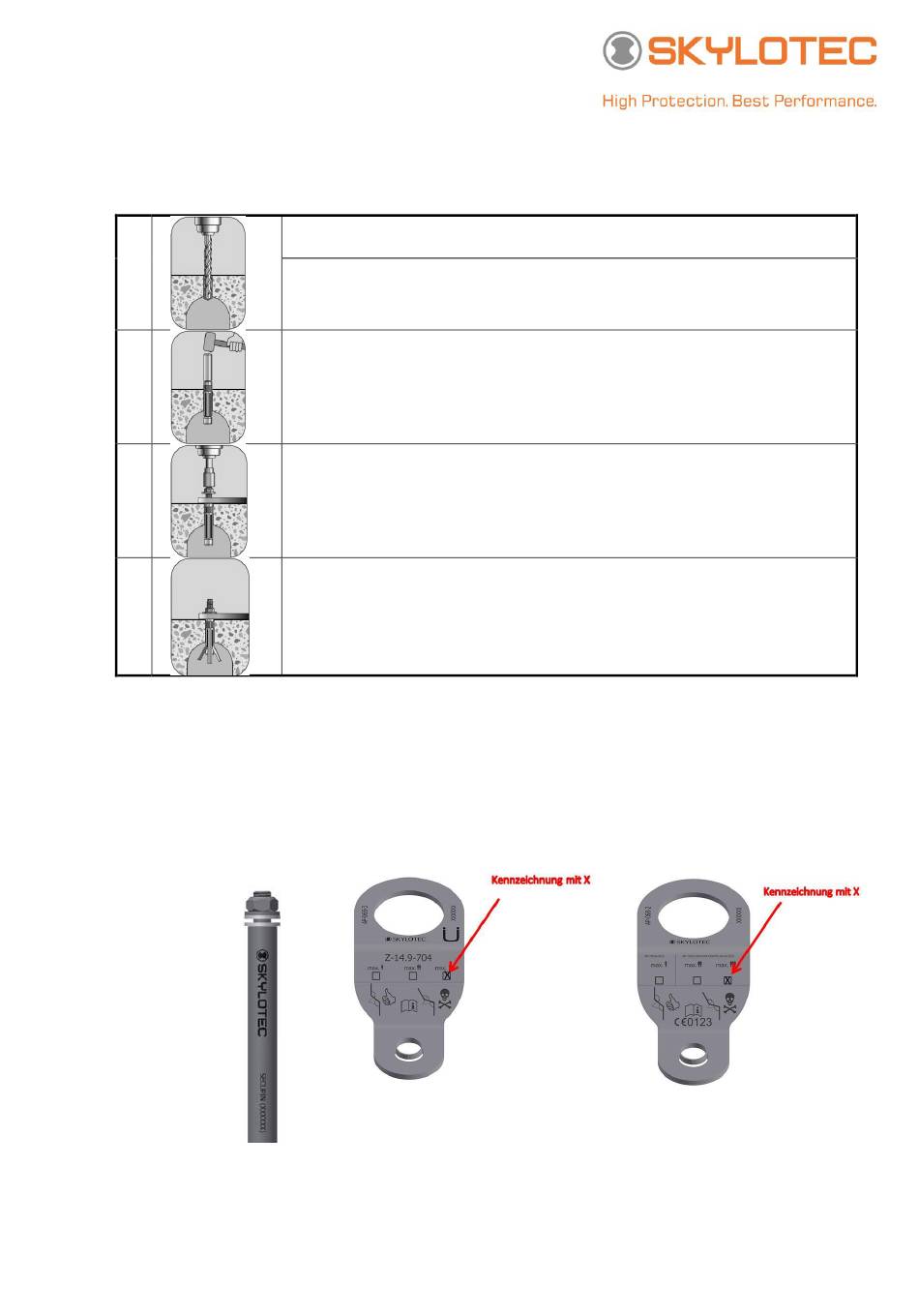

5.2 Asennusohje kiinnitin SKYLOTEC Secupin SPA-TYP-5-L jännebetonitulpalla
K 55 M10/0-10 D A4
1
2
3
4
6. MERKINTÄ
Kaikki Secupin-putoamisvarmistusjärjestelmän järjestelmäkomponentit on merkitty valmistajalogolla ja jokaisen
käyttäjän tarvitsemilla tiedoilla. Jokainen SECUPIN-kiinnitinlaite on merkitty valmistajalogolla ja sarjanumerolla
tankoon tai putkeen.
Lisäksi ennen kiinnityssilmukan AP-068-3 tai AP-068-2 asennusta on oikea X-merkintä hakattava iskukirjaimella
asennuksessa näytetyn käyttäjälukumäärän mukaisesti sille tarkoitettuun merkintäkenttään. Kun tämä on suoritettu,
kiinnityssilmukka sisältää kaikki käyttäjän tarvitsemat tiedot ja kiinnityssilmukka voidaan asentaa.
MAT-MA-0018-FI SECUPIN
Huomioi kiinnitysvälineen asennusohje ja hyväksyntä (Z-21.1-
701).
Poraa reikä, jonka nimellishalkaisija on d
Aseta tulppa paikoilleen ja lyö se tasaisesti sisään asetustyökalulla
Asenna yksittäinen kiinnitin ja kohdista 20 Nm:n vääntömomentti
kalibroidulla vääntömomenttiavaimella.
Jännebetoniankkuri levitetyssä tilassa.
23/10/2014
=14 mm.
o
