Mise en service
60
1

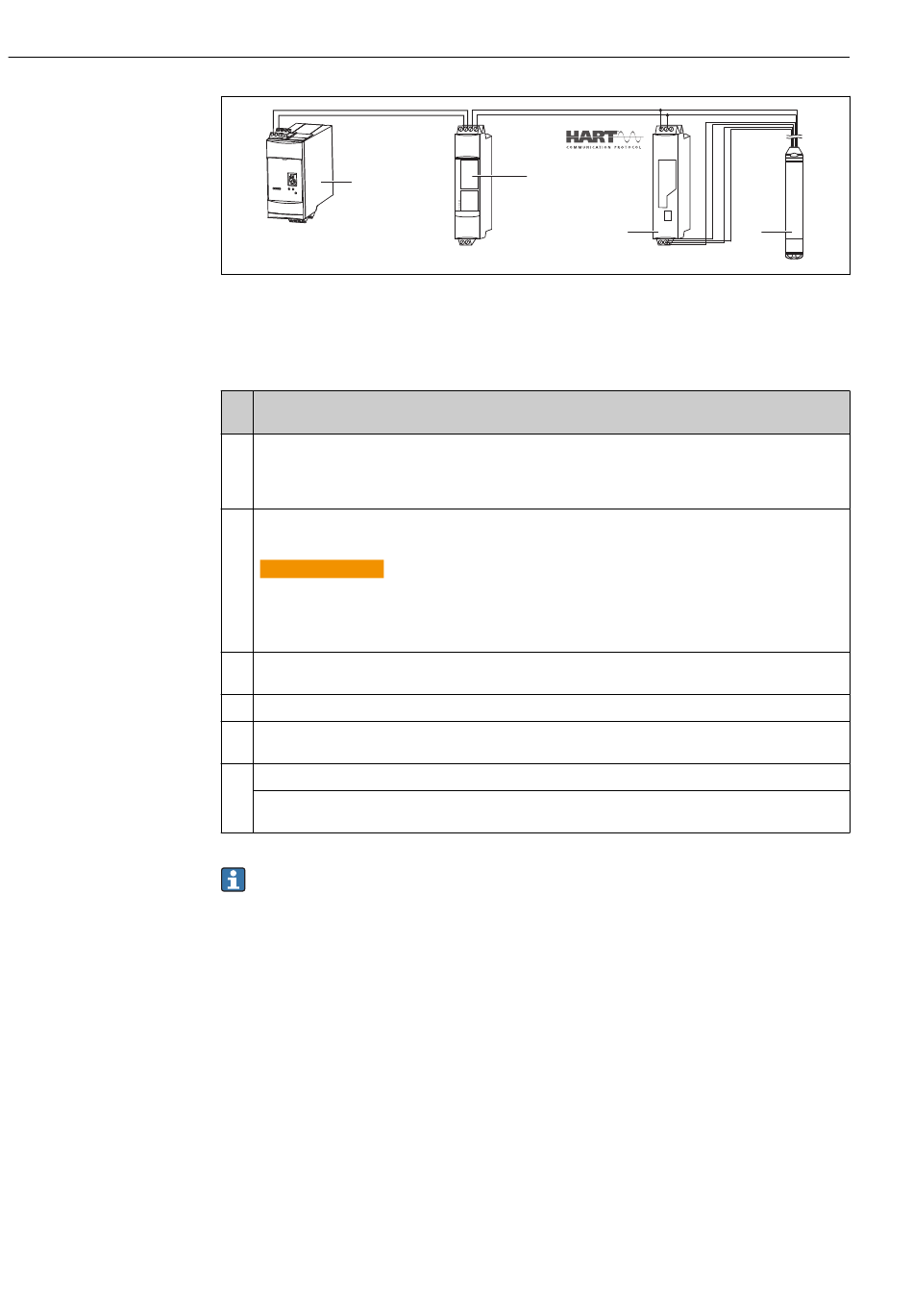

1 Fieldgate FXA520
2 Connecteur Multidrop FXN520
3 Transmetteur de température pour tête de sonde compatible HART (par ex. TMT82)
4 Waterpilot FMX21
Configuration du transmetteur de température pour tête de sonde conforme HART (min. HART 5.0)
avec fonction burst
Le courant de sortie du transmetteur de température utilisé doit être réglé sur "Fixe" et avoir une adresse
HART différente de zéro (par ex. adresse = 1). La fonction burst doit alors être activée avec la commande
HART 1. Cette étape doit être réalisée avant la procédure décrite ci-dessous afin d' é viter qu' u ne erreur
d' e ntrée HART du FMX21 doit délivrée pendant la mise en service.
1 Sélectionner le mode "Niveau" via le paramètre "Mode de mesure".
Navigation : Configuration → Mode de mesure
AVERTISSEMENT
L
Le changement de mode de mesure affecte l'étendue de mesure (URV).
Cet effet peut engendrer un débordement de produit.
‣
Si l' o n change de mode de mesure, il faut vérifier le réglage de l' é tendue (URV) dans le menu
"Configuration" et éventuellement l' a dapter.
2 Sélectionner l' u nité de pression via le paramètre "Unité pression", ici "mbar" par exemple.
Navigation : Configuration → Unité pression
3 Le capteur n' e st pas sous pression, réaliser une correction de position →  41
4 Régler le paramètre "Cor.auto densité" sur "Valeur externe".
Navigation : Expert → Application
5 Réaliser un ajustage du niveau (humide ou sec)
Résultat : La valeur mesurée délivrée par le Waterpilot est égale au niveau dans le puits profond corrigé à
l' a ide de la caractéristique de densité de l' e au.
Le transmetteur de température pour tête de sonde TMT182 n' e st pas adapté à cette
configuration.
9.11 Linéarisation
9.11.1 Entrée semi-automatique d'un tableau de linéarisation
Exemple :
Dans cet exemple, le volume dans une cuve avec fond conique doit être mesurée en m
2
3
Waterpilot FMX21
4
A0018764
3 .
