1. Goupille fendue et axe de
chape
5. Retirez la goupille fendue et la rondelle de la tige de
réglage (Figure 59) de chaque côté du plateau de
coupe.
6. Retirez la goupille fendue et la rondelle des pattes de
mise à niveau (Figure 59) de chaque côté du plateau
de coupe. Notez le trou de montage de la patte de
mise à niveau en prévision de la repose. Dégagez les
pattes de l'axe de montage
1. Patte de mise à niveau
2. Goupille fendue et rondelle
7. Soulevez l'avant de la machine et supportez-le avec
des chandelles.
8. Sortez le plateau de coupe de sous la machine par
l'avant.
Remarque: Mettez les pièces de côté en vue du
remontage.
Entretien des courroies de la
tondeuse
Contrôle des courroies
Périodicité des entretiens: Toutes les 25 heures

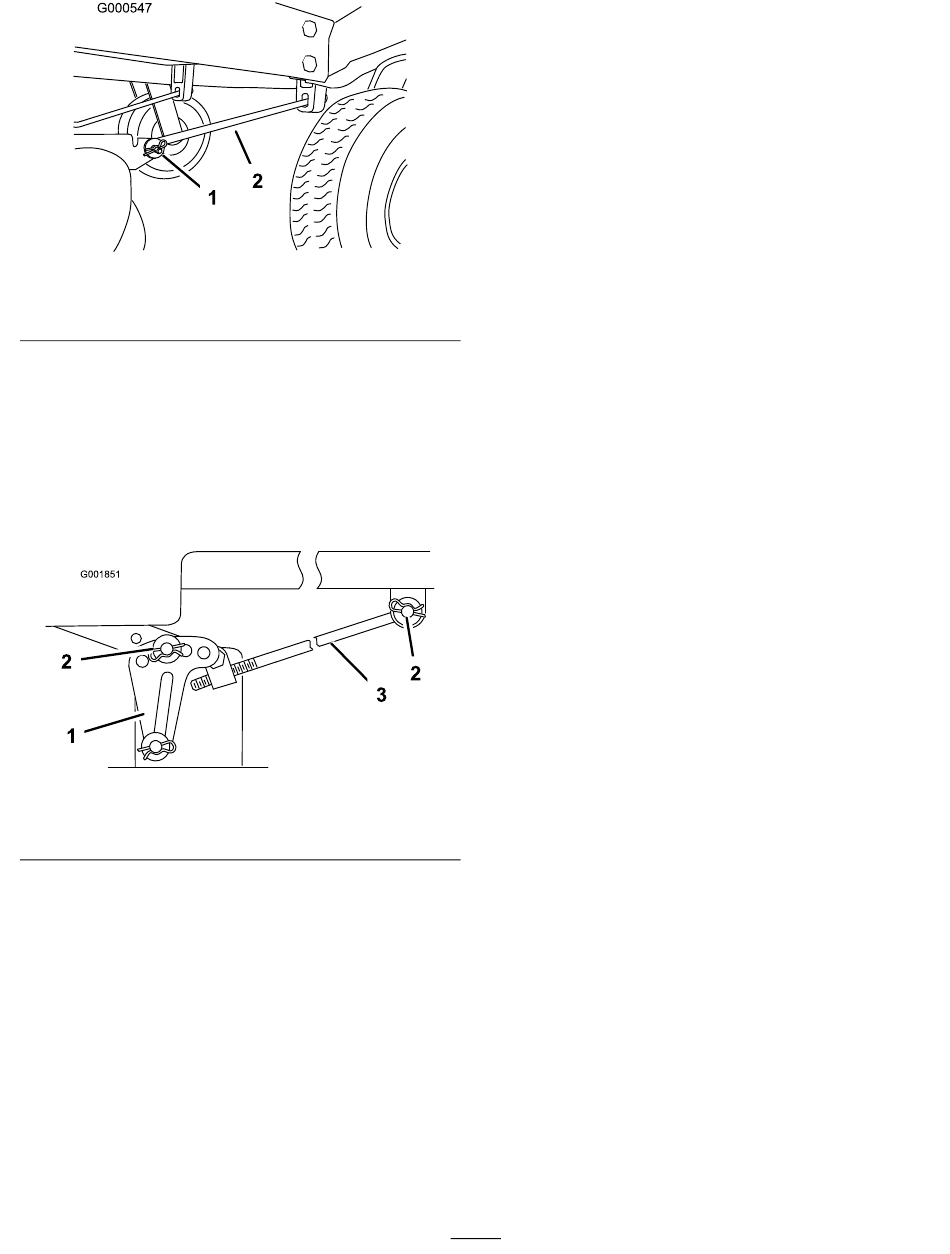

Figure 58
2. Tige de soutien
Figure 59
3. Tige de réglage
Examinez toutes les courroies toutes les 100 heures de
fonctionnement.
Vérifiez l'état des courroies et remplacez-les si elles sont
fissurées, si les bords sont effilochés, si elles présentent
des traces de brûlures ou autres dégâts. Remplacez les
courroies endommagées.
Remplacement de la courroie du
plateau de coupe
La courroie du plateau de coupe peut montrer les
signes d'usure suivants : grincement pendant la rotation,
glissement des lames pendant la coupe, bords effilochés,
traces de brûlures et fissures. Remplacez la courroie
quand elle présente ce genre de problèmes.
1. Garez la machine sur une surface plane et désengagez
les lames.
2. Placez les leviers de commande de déplacement à la
position de freinage, arrêtez le moteur, enlevez la clé
de contact et attendez l'arrêt complet de toutes les
pièces mobiles avant de quitter le siège.
3. Réglez la hauteur de coupe à la position A (38 mm).
4. Desserrez la fixation du guide-courroie sur la poulie
arrière (Figure 60).
5. Tirez le bras de la poulie de tension dans la direction
indiquée (Figure 60) et retirez la courroie des poulies.
43
