10. Connecteur audio en façade (10-1 pin AAFP)
Ce connecteur est dédié à un module d'E/S Front panel audio qui supporte le
standard AC '97 audio. Connectez le câble du module d'E/S front panel audio
à ce connecteur.

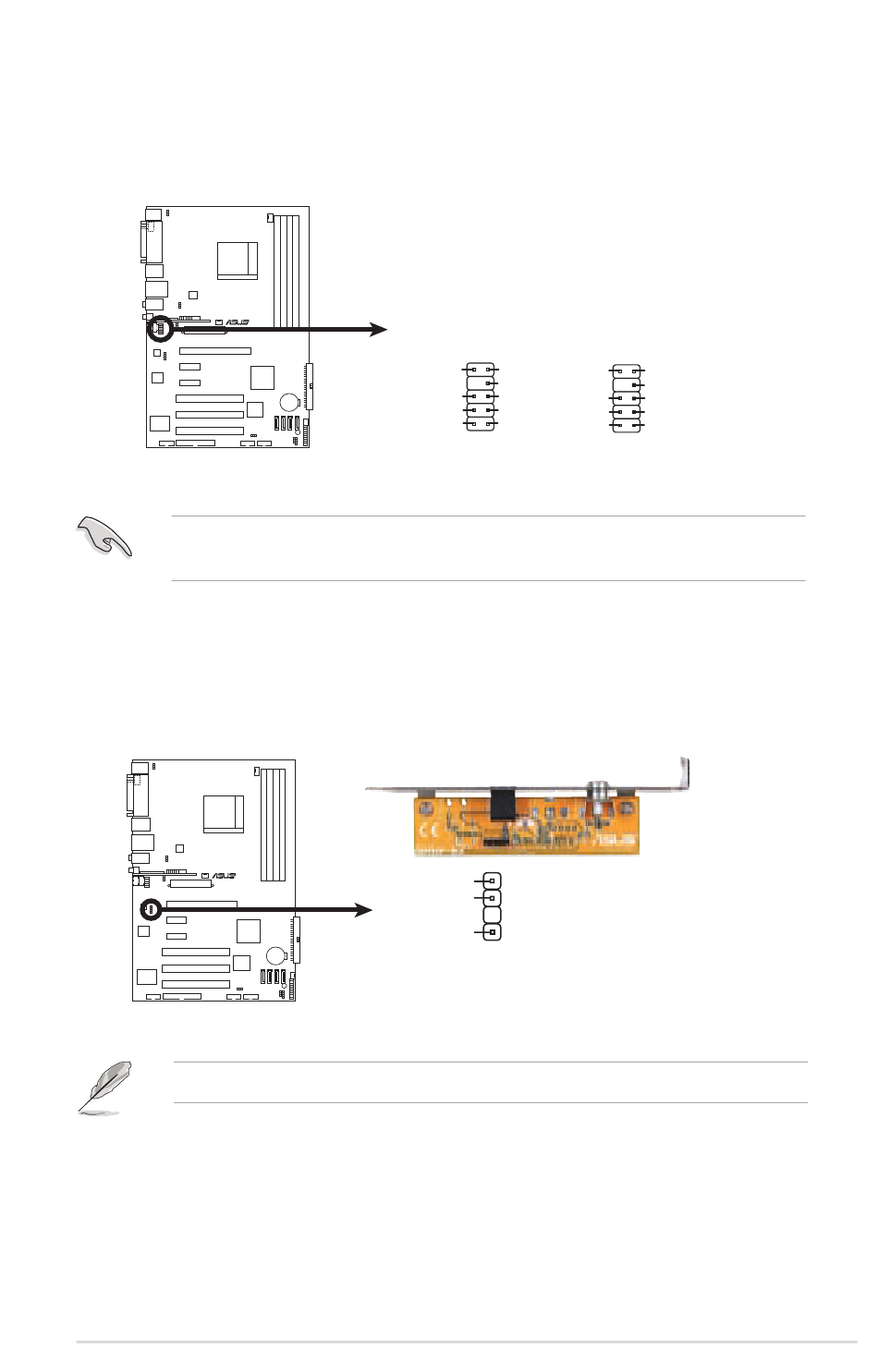

Connecteur audio en façade
M2N/M2N DH Front Panel Audio Connector
de la M2N/M2N DH
Utilisez un châssis doté d'un module d'E/S audio haute définition en façade si
vous voulez utiliser les fonctions HD audio.
11. Connecteur audio numérique (4-1 pin SPDIF_OUT)
Ce connecteur est réservé au module audio S/PDIF audio et offrant une sortie
son avec une qualité numérique. Connectez un côté du câble audio S/PDIF à
ce connecteur puis l'autre extrémité au module S/PDIF.
R
Connecteur audio numérique de la M2N/M2N DH
M2N/M2N DH Digital Audio Connector
Le module S/PDIF est à acheter séparément.
ASUS M2N / M2N DH
R
AAFP
PRESENSE#
SPDIFOUT
Azalia-compliant
Legacy AC 97-compliant
pin definition
HP_HD
HP_L
Jack_Sense
HP_R
MIC2_JD
MIC2_R
MIC2_L
AGND
AGND
GND
+5V
SPDIF_OUT
pin definition
NC
Line out_L
NC
Line out_R
NC
MIC2_R
NC
MIC2_L
2-2
