2.4
Mémoire système
2.4.1
Vue générale
La carte mère est équipée de quatre sockets Dual Inline Memory Modules (DIMM)
Double Data Rate 2 (DDR2).
Un module DDR2 possède les même dimensions physiques qu'un module DDR
mais possède 240 broches contre 184 broches pour la DDR. De plus, les modules
DDR2 s'encochent différemment pour éviter leur installation sur des sockets DDR.

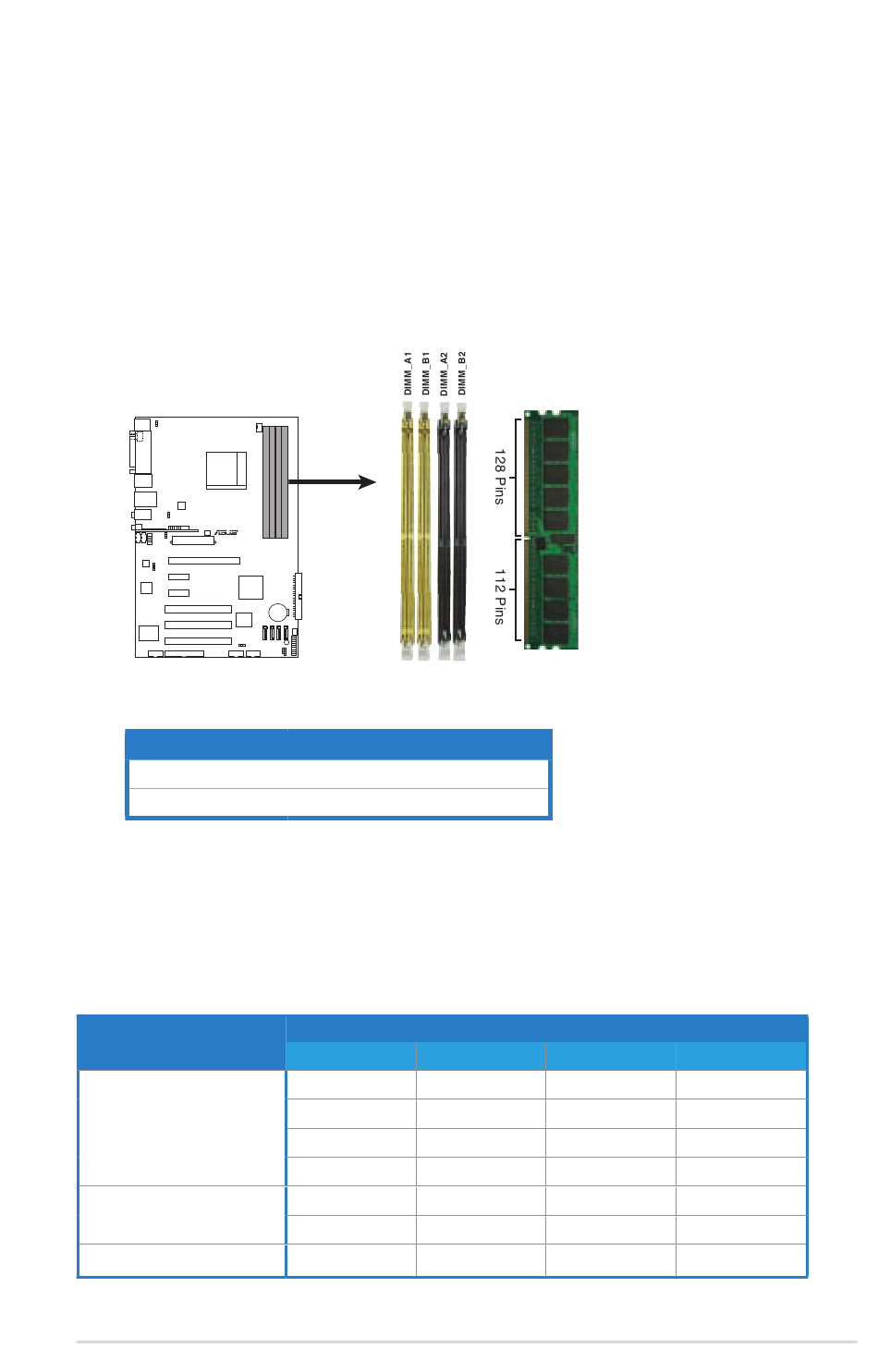

Le schéma suivant illustre l'emplacement des sockets:
R
Sockets DIMM DDR2
M2N/M2N DH 240-pin DDR2 DIMM Sockets
de la M2N/M2N DH
Canal
Canal A
Canal B
2.4.2
Configurations mémoire
Vous pouvez installer des DIMM DDR2 unbuffered ECC/non-ECC de 256 Mo, 512
Mo, 1 Go, et 2 Go dans les sockets.
Configurations mémoire recommandées
Mode
Single Channel
Dual-channel (1)
Dual-channel (2)
ASUS M2N / M2N DH
Sockets
DIMM_A1 et DIMM_A2
DIMM_B1 et DIMM_B2
DIMM_A1
DIMM_A2
Peuplé
Peuplé
–
–
–
Peuplé
Peuplé
–
Peuplé
Peuplé
Sockets
DIMM_B1
–
–
–
–
Peuplé
–
–
–
Peuplé
–
Peuplé
DIMM_B2
–
–
–
Peuplé
–
Peuplé
Peuplé
