RACCORDEMENTS
Veillez à mettre l'appareil hors tension et à retirer le cordon d'alimentation de la prise avant d'effectuer ou de modifier des
raccordements.

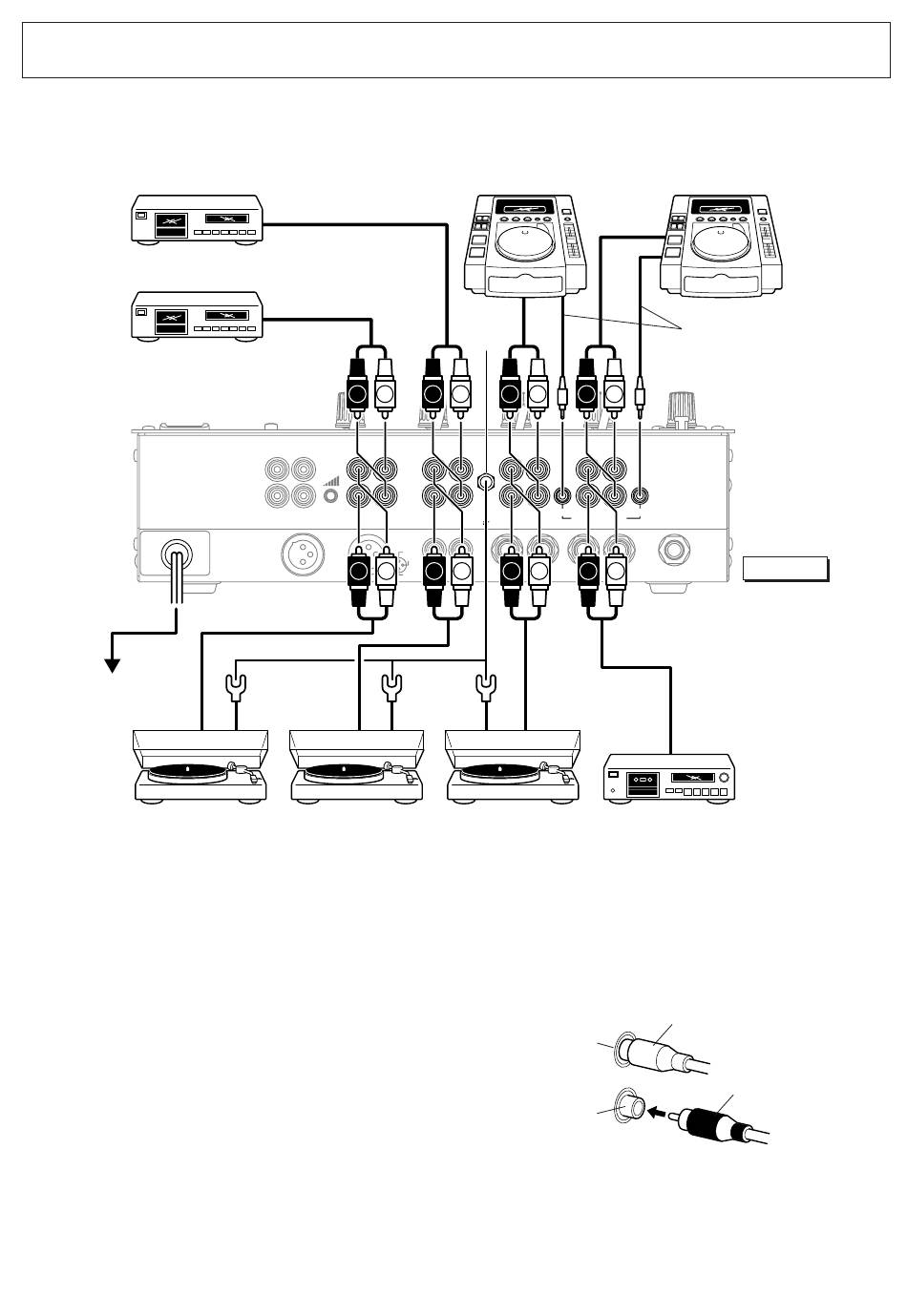

1. Raccordement d'appareils aux entrées
DAT, etc...
DAT, etc...
Brancher sur une
prise de courant
Lecteur 3
(PHONO 3 est inopérant si vous raccordez
un microphone secondaire.)
Si vous raccordez un lecteur analogique, retirez les six fiches
à circuit court des bornes PHONO (PHONO 1, PHONO 2 et
PHONO 3) correspondant à CH-2, CH-3 et CH-4.
Ces fiches à circuit court permettent de réduire le bruit et
d'obtenir des performances exceptionnelles si aucun lecteur
analogique n'est raccordé.Veillez à ranger soigneusement les
fiches après les avoir retirées.Lorsque vous déconnectez un
lecteur analogique, réintroduisez les fiches aux mêmes
endroits.
*1 Raccordez le cordon correspondant à la terre du lecteur
analogique.
Cette borne est destinée uniquement à un lecteur
analogique et n'est pas une terre de sécurité.
*2 Si vous utilisez l'appareil avec des lecteurs vendus en
option, comme le CDJ-100S, le CDJ-700S ou le CDJ-500II,
raccordés aux bornes CH-1 ou CH-2 pour CD, la fonction
démarrage par variateur peut être utilisée à condition que
l'appareil soit raccordé au lecteur de CD à l'aide d'un
cordon de commande.
*3 Comme les bornes d'entrée PHONO de l'appareil ne
fonctionnent qu'avec le système MM, il faut utiliser des
cassettes de type MM dans le lecteur analogique
raccordé.
4
<DJM-600-Fr>
R
L
CH - 4
MASTER
BOOTH
PHONO 3
LINE
OUT 1
MONITOR
L
L
R
R
MASTER
LEVEL
ATT.
220-230
110-120V
-240V
MASTER
VOLTAGE
R
L
OUT2
SELECTOR
R
L
*3
Lecteur 2
CD 2
*1
R
L
R
L
CH - 3
CH - 2
PHONO 2 LINE
PHONO 1 CD 2 /LINE
L
L
R
R
SIGNAL
GND
CH - 2
2 COLD
3 HOT
R
L
R
L
R
L
R
L
1 GND
REC OUT
SEND
(MONO)
*3
Lecteur 1
*3
Raccordement de cordons audio
Utilisez les cordons munis d'une fiche rouge et blanche.
Raccordez la fiche blanche à "L" et la fiche rouge à "R".
Veillez à introduire les fiches à fond.
CDJ-100S/
CD 1
CDJ-700S/
CDJ-500 II
Cordon de commande
(Peut être raccordé au
CDJ-100S, au CDJ-700S
et au CDJ-500 II, etc...)
R
L
CH - 1
LINE
CD 1 /LINE
L
R
CH - 1
PLAYER CONTROL
R
L
R
L
RETURN
(MONO)
CH - 4 SUBMIC
Lecteur de cassette, etc...
Fiche blanche
L
Fiche rouge
R
CDJ-100S/
CDJ-700S/
CDJ-500 II
*2
DJM-600
