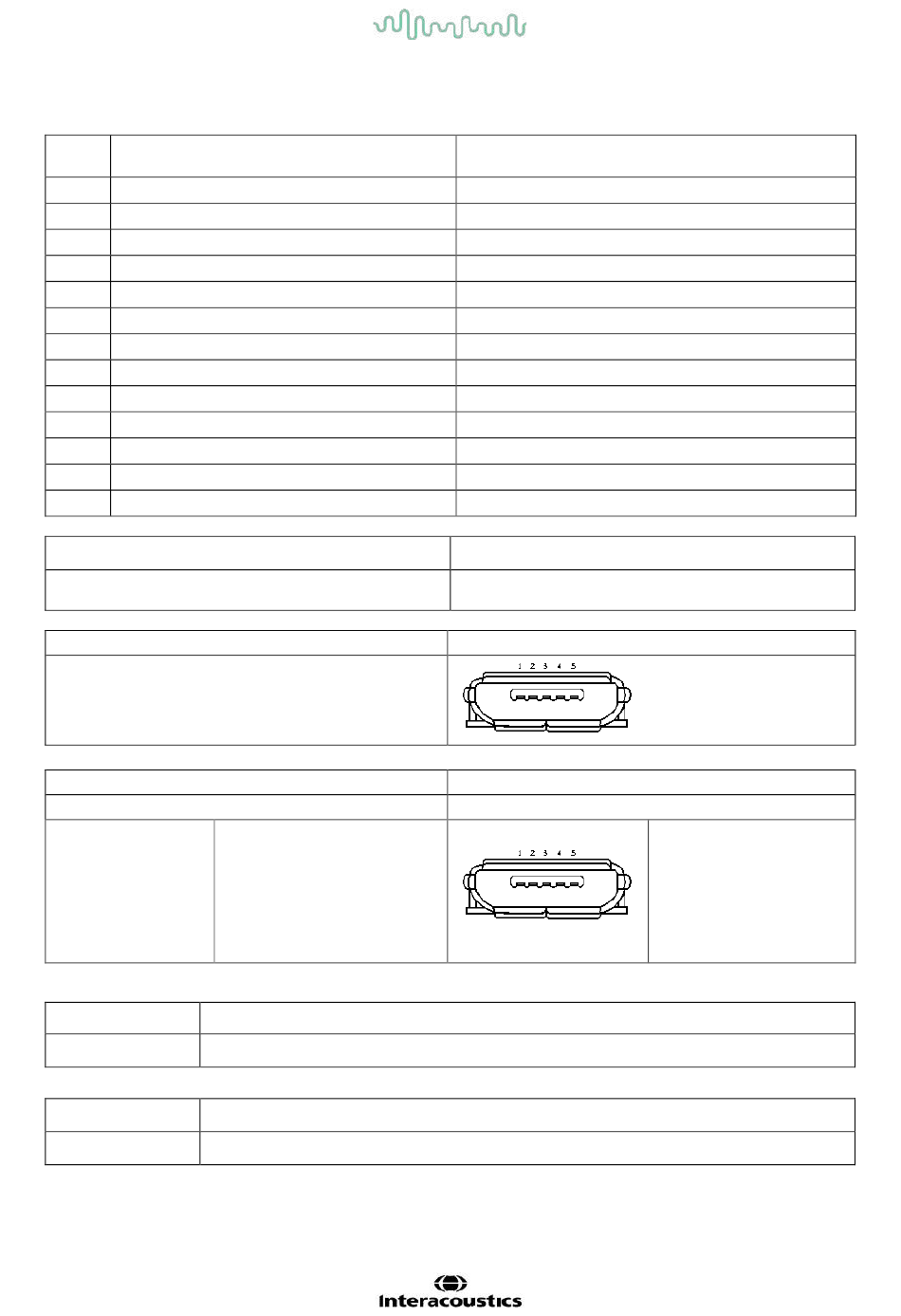

7.2 Caractéristiques des branchements entrées/sorties
Connecteur PEATC/EOA du Sera
la Sonde, le Préamplificateur
Broche Description
1
CH1 sortie
2
CH1 GND
3
Ligne de masse
4
Masse A / Masse Micro
5
Entrée micro + / Entrée analogue équilibrée
6
Entrée micro + / Entrée analogue équilibrée
7
Alimentation électrique +3/+5 V
8
CH2 sortie
9
CH2 GND
10
I2C CLK
11
I2C DATA
12
I2C Interruption
Entrée/Sortie de données
Micro-câble USB type A-B
CONNECTEUR DU SOCLE
SECTEUR
CONNECTEUR DU SERA
Propriétés de calibration
Précision
ABRIS
±2 dB pour tous les types de stimulus
DPOAE
±1,5 dB pour 1 000 à 4000 Hz et ±3 dB en dehors de la plage
TEOAE
±2 dB pour le clic de stimulation
D-0118266-E – 2020/11
Sera™ - Instructions d'utilisation - FR
TM
TM
1
pour
Préamplificateur, Sonde, Connecteur du
transducteur
Description
CH1 sortie
CH1 GND
Ligne de masse
Masse A / Masse Micro
Entrée micro + / Entrée analogue équilibrée
Entrée micro + / Entrée analogue équilibrée
Alimentation électrique +3/+5 V
CH2 sortie
CH2 GND
I2C CLK
I2C DATA
I2C Interruption
Port USB pour la communication
CONNECTEUR
MICRO USB (IN)
MICRO USB 5 V/1,6 A
1. +5 VDC
2. NC
3. NC
4. NC
5. Masse
