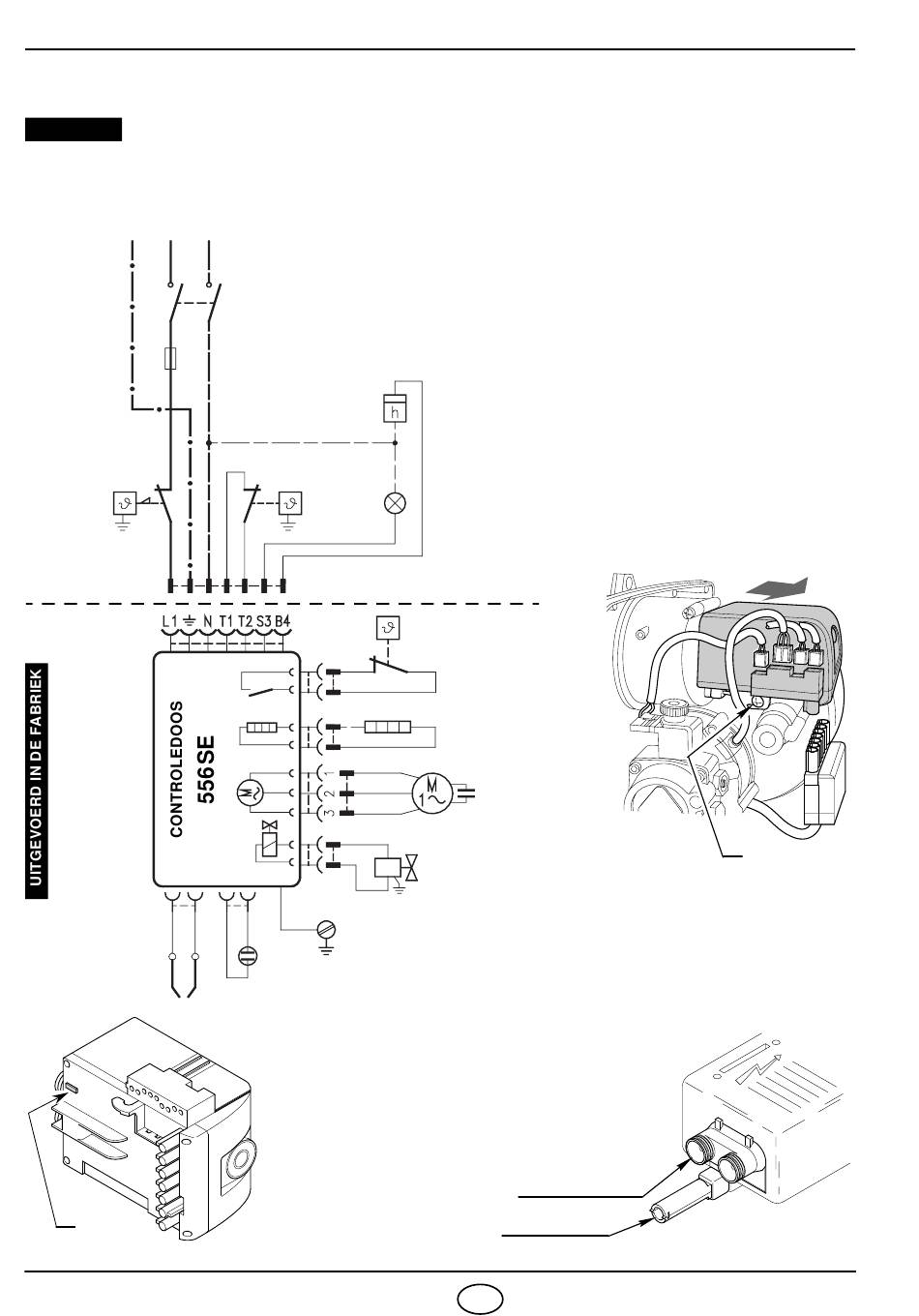

3.3 ELEKTRISCHE AANSLUITINGEN

OPGELET
NULLEIDER EN FASE NIET OMWISSELEN
~
50Hz 230V
PE L
Veiligheids-
thermostaat
7-polige
mannelijke stekker
7-polige
vrouwelijke stekker
D1823
Ontstekings-
electroden
B
2899
N
Hoofdschakelaar
T6A
Limietthermostaat
Voorverwarmer
Zwart
Wit
Blauw
Aarding brander
Fotoweerstand
Fig. 13
Bij branders die in hetelucht-
kachels geïnstalleerd zijn,
de brug (B, fig. 13) van de
controledoos verwijderen.
E9114
NOOT:
– Doorsnede geleiders: min. 1 mm
(Mits anders voorgeschreven door plaatselijke nor-
men en wetten).
– De elektrische aansluitingen die de installateur
uitvoert dienen te voldoen aan de wetgeving
terzake in het betrokken
CHECK-UP
Controleer de branderstop bij opening
van de thermostaten.
CONTROLEDOOS
Om de controledoos van de brander
Urenteller
te verwijderen, schroef (A, fig. 11) los-
(230V - 0,1A max.)
draaien en in de richting van de pijl
trekken nadat u alle componenten, de
7-polige mannelijke stekker en de
Controlelampie
aarding ontkoppeld heeft.
vergrendeling
(230V - 0,5A max.)
Regelthermostaat
Motor
Condensator
Olieventiel
TOEGANKELIJKHEID VAN DE FOTO-
WEERSTAND (zie fig. 12)
De fotoweerstand is rechtstreeks op de
controledoos gemonteerd (onder de ont-
stekingstransfo) op een houder met
stekkerkoppeling.
Ontstekingstransfo
Fotoweerstand
5 NL
2
.
land.
Fig. 11
E9116
A
Fig. 12
E9141
