3.
INSTALLATION
LE BRÛLEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX LOIS ET AUX RÉGLEMENTATIONS LO-
CALES.

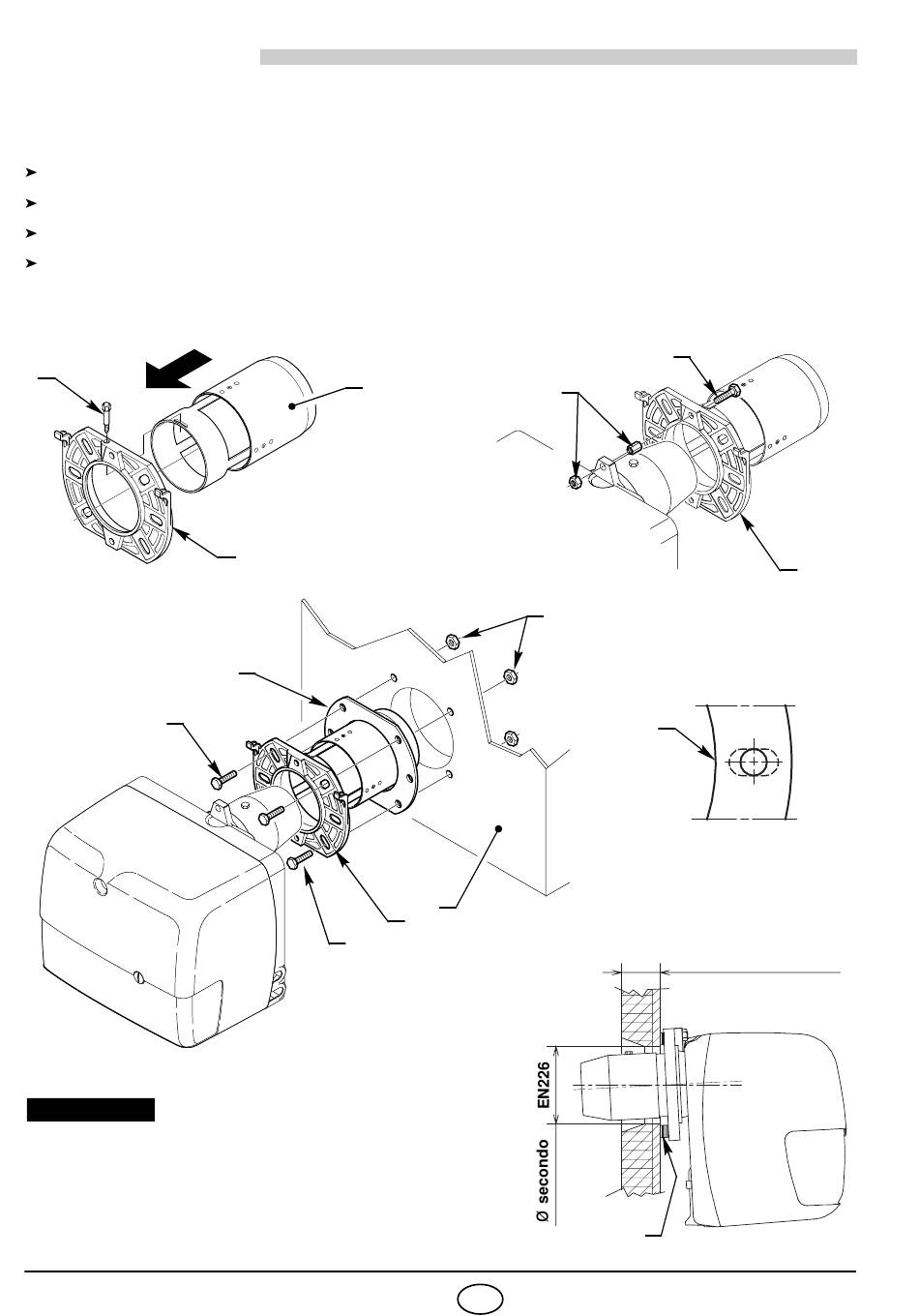

3.1 FIXATION A LA CHAUDIERE
Insérer le tube de recirculation (6) sur la bride (1) et fixer par la vis (7), (voir fig. 2).
Insérer sur la bride (1) la vis (9) et deux écrous (10), (voir fig. 3).
Elargir, si nécessaire, les trous dans le joint isolant (5), (voir fig. 4).
Fixer sur la plaque de la chaudière (4) la bride (1) par l'intermédiaire des vis (2) et (si nécessaire) des
écrous (3) en interposant le joint isolant (5), (voir fig. 5).
Fig. 2
7
E9055
2
Fig. 5
ATTENTION
Après installation, le brûleur doit être un peu incliné.
Pour obtenir l'inclination, le joint isolant (5) doit être ins-
tallé avec la partie la plus épaisse vers le bas (voir fig. 6).
2899
6
1
5
1
2
E9056
Fig. 3
10
3
4
Fig. 6
3
F
9
E9051
1
Fig. 4
5
D5012
max. 95 mm (417T)
max. 105 mm (418T)
5
D1959
