Fireplace Xtrordinair ProBuilder 42 Linear MV Mode D'emploi page 49

Façade mince (1/2 "à 1-1/2")
Lorsque vous utilisez un revêtement mince, vous pouvez retirer le guide de revêtement épais et replier le
revêtement sous l'assemblage d'écran. Les supports de l'ensemble écran peuvent être ajustés pour positionner
l'ensemble écran directement contre le parement (voir «Supports de l'ensemble écran» ci-dessous). Pour illustrer
davantage cela, notez comment le support de l'ensemble écran est déplacé vers l'avant dans l'exemple ci-
dessous de 1".
Le support de l'assemblage
de l'écran peut être glissé
vers l'avant jusqu'au
parement adapté.

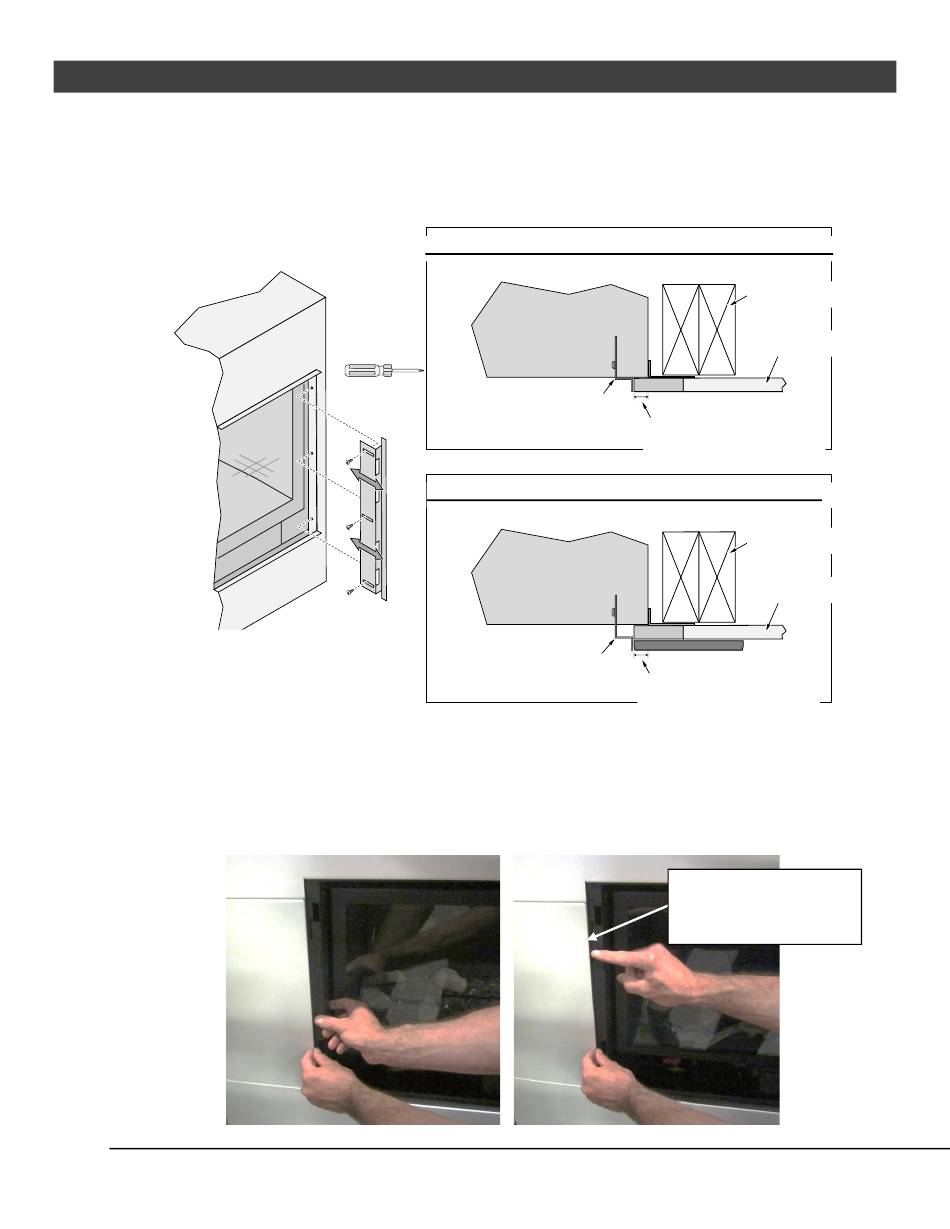

Supports d'assemblage d'écran
Les supports de l'ensemble écran (situés sur les bords extérieurs avant du foyer) sont réglables pour permettre à
l'ensemble écran d'être positionné de 1/2 "(12 mm) à 1- / 12" (38 mm) de l'avant du foyer. Cela permet de faire
face à rentrer sous l'assemblage d'écran. Chaque support est maintenu en place par (3) vis à tête Philips. Avant
de monter l'assemblage d'écran, ajustez les supports de sorte que le bord avant affleure le matériau de finition
entourant le foyer. Pour ajuster les supports, desserrez les vis, faites glisser les supports dans la position
souhaitée, puis serrez les vis.
© Travis Industries
Installation
(for qualified installers only)
Exemple d'orientation de 13 mm (1/2 ") - Vue de dessus
1/2" (13mm) Facing Example - Top View
Phillips
Screwdriver
Exemple d'orientation de 26 mm (1 ") - Vue de dessus 1" (26mm) Facing Example - Top View
Screen assembly mount
may be slid forward to
accommodate facing.
1453-FR - 10/20/2021
Fireplace
Support d'assemblage
Screen Assembly
d'écran
Mount
Fireplace
Support d'assemblage
Screen Assembly
d'écran
Mount
Encadrement
Framing
Cloison sèche
Drywall
Max. Chevauchement de
Max. 1/2" (13mm) Overlap
1/2 "(13 mm)
Encadrement
Framing
Cloison sèche
Drywall
Max. Chevauchement de
Max. 1/2" (13mm) Overlap
1/2 "(13 mm)
Positionner le bord du
support au ras du
matériau de finition
42/54 PB MV/GSB2/GSR2
