Fireplace Xtrordinair ProBuilder 42 Linear MV Mode D'emploi page 37

Configuration de l'évent: Terminaison verticale pour 54 PB SEULEMENT
 Utilisez un évent coaxial de diamètre 4x6-5 / 8 ". Connectez un réducteur de 8 "à 6-5 /
8" directement au foyer (réf. 98900165).
 REMARQUE: L'assemblage de dé à coudre fourni n'est pas requis et peut être jeté.

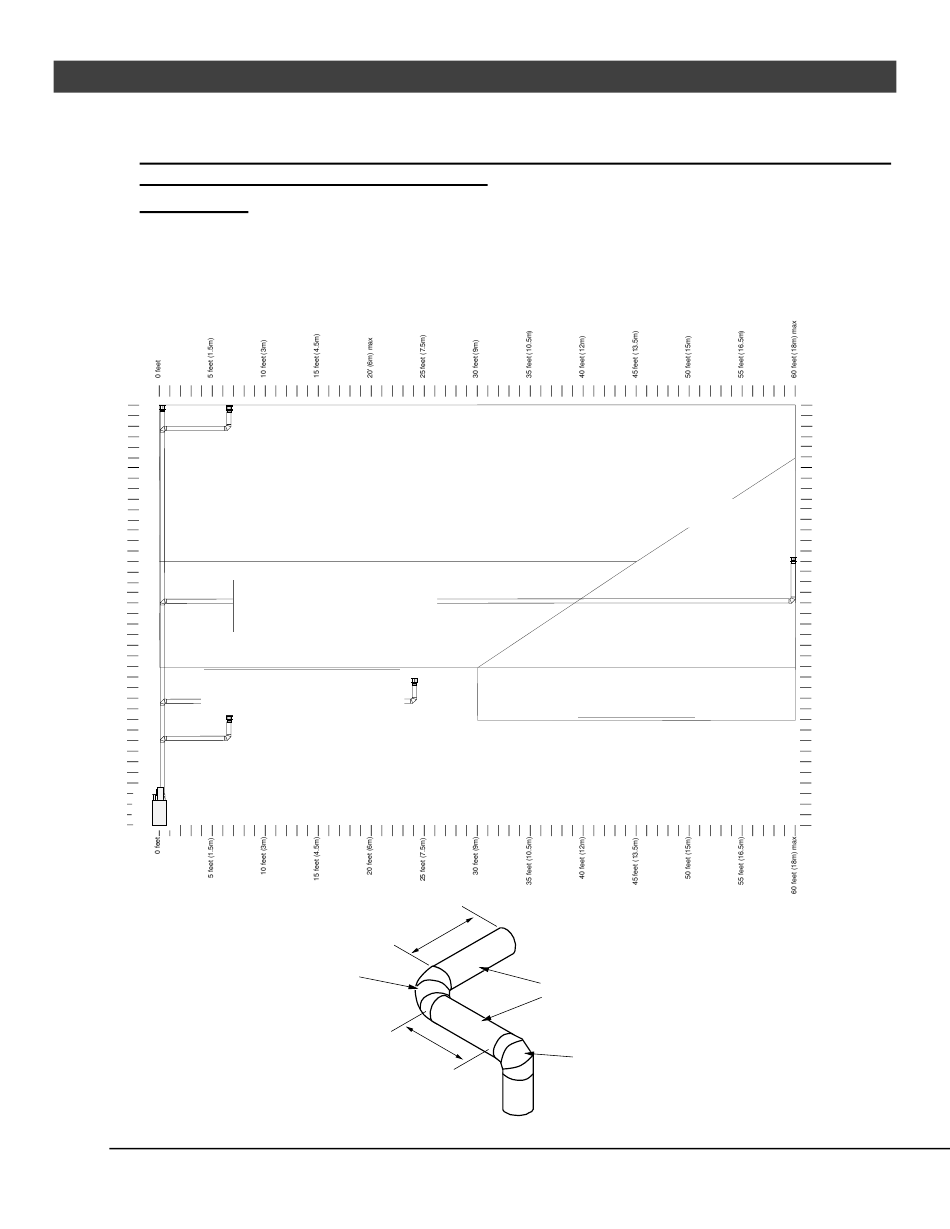

 • La terminaison doit être comprise dans la zone ombrée indiquée dans le tableau. Utilisez
les positions de restricteur indiquées.
 Vous pouvez utiliser jusqu'à quatre coudes (45 ° ou 90 °). Un seul coude horizontal peut être
utilisé.
40' (12m) max
35 feet (10.5m)
30 feet (9m)
PB 54 linéaire uniquement PB 54 Linear Only
25 feet (7.5m)
Restricteur d'échappement # 8
Exhaust Restrictor # 8
Diffuseur ouvert
Évent 6-5 / 8 "(placer le réducteur sur le foyer)
Diffuser Open
20 feet (6m)
6-5/8" Vent (place reducer on fireplace)
15 feet (4.5m)
Restricteur d'échappement # 5
Exhaust Restrictor # 5
Diffuseur ouvert
Diffuser Open
Évent 6-5 / 8 "(placer le réducteur sur le foyer)
6-5/8" Vent (place reducer on fireplace)
10 feet (3m)
5 feet (1.5m)
PB 54 linéaire uniquement
PB 54 Linear Only
0 feet
Ceci est considéré comme un
coude horizontal (peu importe
This is considered a horizontal
qu'il tourne à droite ou à
elbow (it does not matter
gauche). Il peut s'agir d'un
whether it turns right or left).
coude à 90 degrés ou à 45
degrés.
It may be a 90° or 45° elbow.
© Travis Industries
Installation
(for qualified installers only)
Restricteur d'échappement # 10
Exhaust Restrictor # 10
Diffuseur ouvert
Évent 6-5 / 8 "(placer le réducteur sur le foyer)
Diffuser Open
6-5/8" Vent (place reducer on fireplace)
H2
H1
1453-FR - 10/20/2021
PB 54 linéaire uniquement
PB 54 Linear Only
Restricteur d'échappement # 6
Exhaust Restrictor # 6
Diffuseur ouvert
Diffuser Open
Évent 6-5 / 8 "(placer le réducteur sur le foyer)
6-5/8" Vent (place reducer on fireplace)
Restricteur d'échappement # 4
Exhaust Restrictor # 4
Diffuseur fermé (stock)
Évent 8" (placer le réducteur sur le foyer) Diffuser Closed (stock)
8" Vent
La longueur horizontale est
Horizontal length is calculated by adding
calculée en ajoutant les deux
both lengths of horizontal run
longueurs de parcours horizontal
(Longueur horizontale = H1 + H2).
(Horizontal Length = H1 + H2).
Ceci est considéré comme
This is considered a
un coude vertical
vertical elbow
42/54 PB MV/GSB2/GSR2
37
40' (12m) max
35 feet (10.5m)
30 feet (9m)
25 feet (7.5m)
20 feet (6m)
15 feet (4.5m)
10 feet (3m)
5 feet (1.5m)
0 feet
