Installation

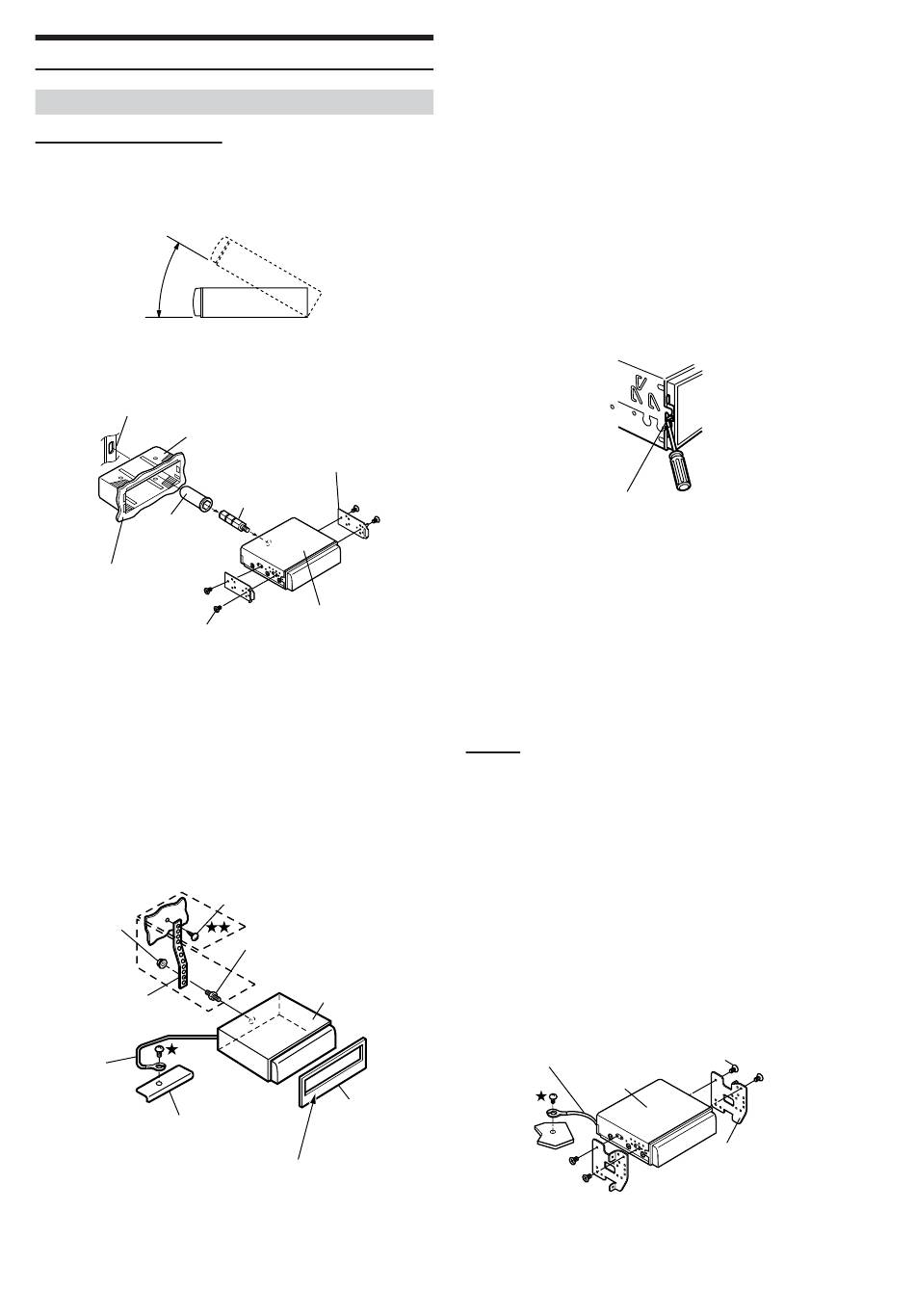

Installation du moniteur
Emplacement de montage
Avant de déterminer l'emplacement de montage, vérifiez si
l'ouverture et la fermeture de l'écran n'entravera pas le maniement du
changement de vitesse.
• Installez le moniteur à un angle de moins de 30 degrés par rapport
à l'horizontale.
1
Support
Boîtier de fixation
(inclus)
Capuchon en
caoutchouc
(inclus)
Tableau de
bord
Vis (M4 x 3)
(incluses)
Glissez le boîtier de fixation dans le tableau de bord.
Installez le support fourni d'origine sur le moniteur.
• Veillez à bien utiliser la vis fournie (M4 x 3) pour
l'installation du moniteur.
Si vous installez le moniteur à l'aide d'une autre vis, une
défaillance est possible.
2
Ecrou
hexagonal
(M5)
Languette de
fixation métallique
Fil de terre
Châssis
Le bord le plus long doit être dirigé vers le bas.
70
-FR
Support de fixation
(inclus)
Boulon hex
(inclus)
IVA-D900R
Vis
Tige filetée
IVA-D900R
Châssis avant
(inclus)
Si votre véhicule est équipé du support, fixez le long
boulon hexagonal au panneau arrière de l'IVA-D900R et
placez le capuchon en caoutchouc sur la tête du boulon.
Si votre véhicule n'est pas équipé du support, renforcez le
moniteur à l'aide d'une languette de fixation métallique
(non fournie). Fixez le fil de terre de l'appareil à un
élément métallique propre à l'aide d'une vis (}) déjà fixée
au châssis du véhicule.
• Pour la vis désignée par le symbole }}, utilisez une vis
appropriée à l'emplacement de montage choisi.
Connectez chaque fil d'entrée de l'amplificateur ou de
l'égaliseur au fil de sortie correspondant situé sur le côté
arrière gauche de l'IVA-D900R. Raccordez tous les autres
fils de l'IVA-D900R selon les indications de la section
Raccordements.
3
Axe de
verrouillage
Glissez l'IVA-D900R dans le tableau de bord. Quand
l'appareil est en place, assurez-vous que les axes de
verrouillage sont insérés à fond en position abaissée.
Pour cela, appuyez fermement sur l'appareil pendant que
vous enfoncez l'axe de verrouillage vers le bas à l'aide
d'un petit tournevis. Cela permet de s'assurer que
l'appareil est correctement bloqué et qu'il ne risque pas
de sortir accidentellement du tableau de bord. Installez le
châssis avant fourni d'origine.
Dépose
1. A l'aide d'un petit tournevis (ou autre outil similaire),
poussez les axes de verrouillage en position relevée
(voir étape 3). Au fur et à mesure que vous
déverrouillez chaque axe, tirez délicatement sur
l'appareil pour vous assurer que l'axe ne risque pas de
se verrouiller de nouveau avant le déverrouillage de
l'axe suivant.
2. Extrayez l'appareil hors du tableau de bord en le
maintenant déverrouillé.
< VEHICULE JAPONAIS >
Pour installer l'appareil à l'aide du support d'origine du
véhicule.
Fil de terre
IVA-D900R
• Veillez à bien utiliser la vis fournie (M4 x 6) pour
l'installation du moniteur.
Si vous installez le moniteur à l'aide d'une autre vis, une
défaillance est possible.
Vis (M4 x 6)
(incluses)
Support de fixation
