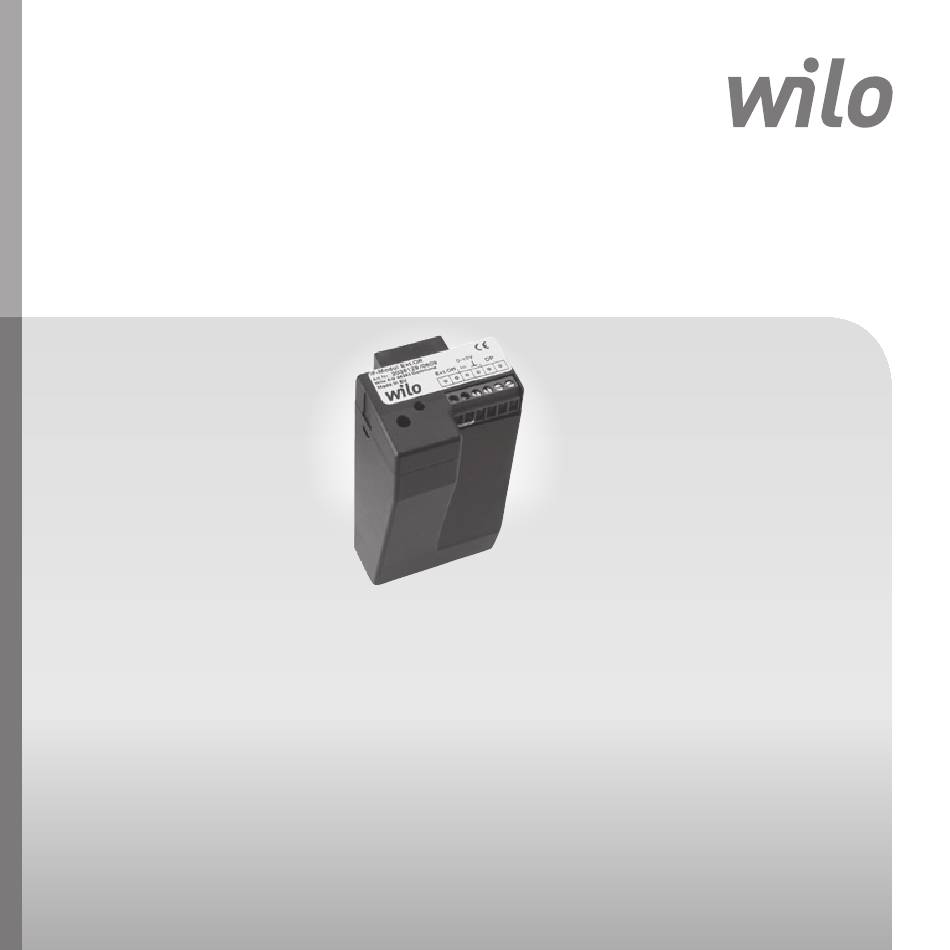

Wilo IF-Module Stratos Notice De Montage Et De Mise En Service
Manuels Connexes pour Wilo IF-Module Stratos
Sommaire des Matières pour Wilo IF-Module Stratos
- Page 3 Fig. 1: H max / n max H min / n min Off / Aus 10 U[V]...
- Page 4 Fig. 2:...
- Page 6 WILO SE 11/2013...
-
Page 43: Notice De Montage Et De Mise En Service
Les consignes à respecter ne sont pas uniquement celles de sécurité générale de ce chapitre, mais aussi celles de sécurité particulière qui figurent dans les cha- pitres suivants, accompagnées d'un symbole de danger. Notice de montage et de mise en service Modules IF Wilo Stratos... - Page 44 (graves) sont vraisemblables lorsque la consigne n'est pas respectée. ATTENTION ! Risque d'endommagement du produit/de l'installation. « Attention » se rap- porte aux éventuels dommages du produit dus au non respect de la remarque. WILO SE 11/2013...
- Page 45 électrique. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles et mentales restreintes ou qui ne Notice de montage et de mise en service Modules IF Wilo Stratos...
- Page 46 à la destination, conformément à la section 4 de la notice de montage et de mise en service. Les valeurs indiquées dans le catalogue ou la fiche technique ne doivent en aucun cas être dépassées, tant en maximum qu'en minimum. WILO SE 11/2013...
- Page 47 Risque d'endommagement en cas de manipulation non conforme lors du transport et de l'entreposage. Lors du transport et de l'entreposage intermédiaire, l'appareil doit être pro- tégé de l'humidité, du gel et de tout dommage mécanique. Notice de montage et de mise en service Modules IF Wilo Stratos...
- Page 48 4 Applications Les modules IF Stratos sont conçus pour commander de manière externe et signaler les états de fonctionnement des pompes de la gamme Wilo-Stratos. Les modules IF ne sont pas conçus pour arrêter la pompe conformément aux règlements de sécurité en vigueur.
- Page 49 Avec entrée de contact Plage de tension De 0 à 10 V Résistance à l'entrée > 100 k Exactitude 5 % absolu Tenue de tension 24 V CC Notice de montage et de mise en service Modules IF Wilo Stratos...
- Page 50 Français Caractéristiques techniques Interface DP pompes doubles Interface Spécifique à Wilo, protégé en permanence contre les courts-circuits, antitorsion Tension 10 Vss max. Fréquence Env. 150 kHz Longueur de ligne 3 m max. 5.3 Etendue de la fourniture • Module IF •...
- Page 51 Ext. Min : entrée pour contact sec à ouverture • Contact fermé : la pompe fonctionne en mode de régulation. • Contact ouvert : la pompe tourne avec la vitesse de rotation min. Notice de montage et de mise en service Modules IF Wilo Stratos...
- Page 52 Avertissement ! Danger de mort par choc électrique ! Il y a également lieu d’exclure tout danger lié à l'énergie électrique. Observer les instructions locales ou les prescriptions d'ordre général [p. ex. CEI, VDE, etc.] et des fournisseurs locaux d'énergie électrique. WILO SE 11/2013...
- Page 53 • Dénuder puis préparer le blindage et les fils (4c) • Introduire la conduite (4d) • Visser l'entrée (4e) Ensuite, le raccordement électrique est effectué (voir la section ci-dessous). Notice de montage et de mise en service Modules IF Wilo Stratos...
- Page 54 • Montage électrique de la pompe conformément à la notice de montage et de mise en service respective • Contrôler la compatibilité des caractéristiques techniques relatives aux circuits électriques avec les données électriques du module IF Numérotation des bornes selon fig. 2, pos. (3) de bas en haut WILO SE 11/2013...
- Page 55 Borne Ext. Min. Ext. Min. De 0 à 10 V GND (pour 0 à 10 V) • Vérifier que les fils Ext. Min sont exempts de tension externe Notice de montage et de mise en service Modules IF Wilo Stratos...
- Page 56 GND (pour 0 à 10 V) • Raccorder les fils SBM aux appareils externes • Raccorder les fils au 0-10 V (observer la polarité) 7.3.4 Module IF Stratos Ext. Off/SBM Borne n° Borne Ext. Off Ext. Off WILO SE 11/2013...
- Page 57 • Fermer le couvercle de la boîte à bornes à l'aide des vis prévues à cet effet afin que le joint d'étanchéité se ferme de manière circulaire • Mise en service/contrôle de fonctionnement selon la section principale suivante Notice de montage et de mise en service Modules IF Wilo Stratos...
- Page 58 à la vitesse de rotation maximale • Tension d'entrée de 2 V : la pompe marche ; la vitesse de rotation affichée cor- respond à la vitesse de rotation minimale • Tension d'entrée < 1 V : la pompe est arrêtée WILO SE 11/2013...
- Page 59 • Avant tous travaux de réparation, mettre la pompe hors tension et la proté- ger contre toute remise en marche intempestive. • De manière générale, seul un électricien installateur qualifié est habilité à réparer les lignes de raccordement au réseau endommagées. Notice de montage et de mise en service Modules IF Wilo Stratos...
- Page 60 11 Pièces de rechange La commande de pièces de rechange s'effectue par l'intermédiaire des artisans spécialisés et/ou du service après-vente Wilo. Afin d'éviter toutes questions ou commandes erronées, indiquer toutes les don- nées de la plaque signalétique lors de chaque commande.
